Ударный вертолёт AH-64A Apache предназначен для взаимодействия с наземными войсками на переднем крае, а также для противотанковых операций в любое время суток и в сложных метеорологических условиях при большой степени сохранения боеспособности, живучести и возможности возвращения в строй. Вертолет AH-64A Apache проектировался исключительно для ведения наступательных операций при максимальной внезапности действий (исходя из принципа «вести бой и выжить»). Вертолет AH-64A Apache (Модель 77) проектировался компанией «Хьюз Геликоптере» для уничтожения бронированных средств противника в любое время суток и в самых неблагоприятных условиях. Опытный образец YAH-64, созданного по программе AAH (Advanced Attack Helicopter), поднялся в воздух 30 сентября 1975 г., а с 1981 г. он стал известен под названием «Апач». Первый серийный вертолет AH-64A Apache поднялся в воздух в январе 1984 г. Первые поставки были сделаны в январе 1985 г., а в декабре 1994 г. в ВС США поставлен последний 811 -й вертолет.

Вертолет принят на вооружение в ноябре 1981 года. Всего до 1993 года было построено 820 вертолетов, включая 9 опытных. Вертолет AH-64A Apache является первым зарубежным специализированным боевым вертолетом, предназначенным для действия в любое время суток в простых и сложных метеоусловиях.

Вертолет AH-64A Apache выполнен по одновинтовой схеме, с четырехлопастными несущим и рулевым винтами, крылом малого удлинения и трехстоечным неубирающимся колесным шасси с хвостовым колесом. Крыло выполнено съемным. Фюзеляж обычной конструкции, типа полумонокок, сделан из алюминиевых сплавов с использованием материалов повышенной прочности и вязкости.

Кабина экипажа двухместная, с тандемным расположением сидений. На переднем размещается второй летчик-стрелок, а на заднем, приподнятом на 0,483 м для улучшения обзора, - летчик. Броня, защищающая кабину экипажа снизу и с боков, и броневая прозрачная перегородка между сиденьями изготовлены из кевлара и полиакрилата и защищает от пуль и снарядов калибра 12,7 и 23 мм соответственно. Конструкция вертолета обеспечивает максимальную защиту и позволяет выполнять задание после серьезного повреждения в боевых условиях. Высокий уровень боевой живучести достигается бронированием кабины, использованием двух независимых гидросистем, протектированием топливных баков, а также бронированием основных наиболее важных систем и участков планера.

Силовая установка вертолета AH-64A Apache состоит из двух ТВД взлетной мощностью по 1695 л.с., размещенных в гондолах по бокам фюзеляжа. Топливная система включает 2 протектированных бака общей емкостью 1157 л. Один из них расположен за сиденьем летчика, другой - за главным редуктором. Максимальная продолжительность полета составляет 3 часа 9 минут. Кроме того, на крыльевых узлах подвески вооружения вертолета могут устанавливаться 4 подвесных топливных бака емкостью по 870 л.

Вертолет оснащен трехстоечным неубирающимся шасси с хвостовым колесом. Шасси рассчитано на нормальные посадочные скорости до 3,05 м/с и аварийную посадку со скоростью до 12.8 м/с. Взлет и посадка могут производиться с площадок, имеющих угол наклона до 12° в продольном направлении и до 15° в поперечном.

Вертолет AH-64A Apache оснащен различными видами радиоэлектронного оборудования, насчитывающего в общей сложности около 12 единиц. Основой боевой мощи вертолета «Апач» является система обнаружения и целеуказания - TADS, система ночного видения летчика - PNVS и комплексная нашлемная система прицеливания IHADSS, позволяющая управлять стрелковым и ракетным вооружением движением головы. Составляющие TADS: лазерный указатель-дальномер со следящей системой, ИК-система обзора передней полусферы и телевизионная система. PNVS - это усовершенствованная система FLIR (бортовая ИК-система обзора передней полусферы), которая снабжает пилота информацией, необходимой для полета в боевой зоне с отслеживанием рельефа местности на высоте, которая препятствует или снижает вероятность обнаружения вертолета противником.

Основным вооружением вертолета AH-64A Apache являются 4 подвески под короткими крыльями, вмещающие до 16 противотанковых ракет «Хеллфайр», которые обеспечивают стрельбу по точечным целям и имеют автономную систему наведения, или 76 70-мм ракет со складывающимся оперением, или их комбинация. Кроме того, установлена одноствольная автоматическая пушка М230Е1 «Чейн Ган», размещенная в подфюзеляжной турели (калибр 30 мм, боезапас 1200 снарядов). На концах крыла могут быть установлены УР «Стингер». Максимальная масса вооружения на один узел подвески составляет 700 кг.

AH-64A «Си Апач» - вариант для противолодочной обороны сил флота и корпуса морской пехоты, разведки загоризонтных целей. Вертолет «Си Апач» может удаляться на расстояние до 240 км от соединения ВМС для поиска и уничтожения кораблей противника ПКР или НУР. Кроме того, вертолет может обеспечивать прикрытие высадки десанта. Экспортный вариант AH-64A «Интернэшнл Апач» закупили Израиль (18 машин), Саудовская Аравия (12), Египет (24), Греция (12). ОАЭ (20), Бахрейн (8), Южная Корея и Кувейт.

AH-64B «Апач Браво» - 254 машины AH-64A Apache, минимально усовершенствованные с учетом опыта военных действий в Персидском заливе: увеличен размах крыла, изменена компоновка кабины, увеличена мощность двигателей, подвесные баки увеличивают дальность полета на 200 км.

AH-64C - промежуточный вариант вертолета AH-64A Apache без РЛС Лонгбоу и двигателя Дэш 701 С. Первый из четырех опытных вариантов, прошедших 2000-часовую программу испытаний. Поднялся в воздух 15 апреля 1992 г. Предполагалось модернизировать 308 вертолетов, но в 1993 г. программа была закрыта.

AH-64D «Лонгбоу Апач» - усовершенствованный AH-64A Apache с установленной выше плоскости винта радарной системой миллиметрового диапазона управления огнем компании «Мартин/Вестингауз Лонгбоу» в комбинации с противотанковыми ракетами AGM-114 «Хеллфайр» типа «выстрелил-забыл». Поднялся в воздух 11 марта 1991 г. Серийные варианты оснащены более мощным двигателем Дэш 701С и двигателями T700-GE-701C; в этот стандарт переделаны 227 вертолетов. Первый из 535 усовершенствованных вертолетов AH-64C/D поступил в эксплуатацию в 1996 г.

Вертолеты «Апач» применялись во время боевых действий в Панаме в 1989 г. и в ходе операции «Буря в пустыне» в 1991 г., когда было задействовано 228 вертолетов AH-64 Apache.

Параллельно с серийным производством данного вертолета продолжались работы по его дальнейшему совершенствованию. Результаты этих работ в той или иной степени должны были войти в программу поэтапного усовершенствования MS IP (Multi-Staged Improvement Programme) и создания на этой базе нового варианта вертолета AH-64B серийный выпуск последнего, планировался сразу же после завершения производства вертолетов «Апач» первой модификации, а поставки в войска намечались на 1994 год.

Основной целью программы MSIP являлось увеличение боевой эффективности вертолета «Апач» и расширение круга решаемых им задач при одновременном повышении надежности и выживаемости, а также некоторое улучшение тактико-технических и эксплуатационных характеристик. Первоочередной задачей считается обеспечение эффективной борьбы с воздушными целями (исследовались варианты оснащения вертолета УР «Стингер», «Сайдвиндер» AIM-9L и другими типами ракет класса «воздух-воздух»).

Второе важное направление программы - повышение выживаемости и возможностей вертолета при ведении борьбы с наземными целями. Прорабатывались вопросы применения перспективных ПТУР, в том числе «Хеллфайр» с новыми головками самонаведения, обеспечивающими реализацию принципа «выстрелил и забыл», противорадиолокационных УР «Садарм» AGM-122. Кроме того, вёлся большой комплекс работ по совершенствованию бортового радиоэлектронного и приборного оборудования.

Несколько обособленно от программы MSIP, однако с перспективой включения в число мероприятий ее первого этапа велись работы по созданию для вертолета AH-64A Apache новой всепогодной системы оружия AAWWS (Airborne Adverse Weather Weapon System). Основными составными частями данной системы являются РЛС управления оружием миллиметрового диапазона волн, получившая название «Лонгбоу», с вращающейся антенной над втулкой несущего винта и усовершенствованные ПТУР «Хеллфайр» AGM-114A с новой радиолокационной ГСН (вместо лазерной). По расчетам американских специалистов, применение системы AAWWS существенно повысит эффективность вертолета «Апач» прежде всего за счет обеспечения возможностей вести боевые действия в сложных метеоусловиях (дождь, туман и т. д.).

Разработка РЛС «Лонгбоу» была возложена на фирмы «Мартин Мариэтта» и «Вестингауз», а в создании системы в целом дополнительно приняли участие «Макдоннелл Дуглас» и «Рокуэлл». Первые испытания РЛС на вертолете AH-64A Apache начались весной 1989 года, Они проходили на заводском аэродроме фирмы «Мартин Мариэтта». К летным испытаниям системы оружия в комплексе (полигон Юма, штат Аризона) предполагалось приступить в августе-сентябре 1989 года, а к последующему этапу испытаний с пусками ПТУР «Хеллфайр» (семь пусков) - в конце 1989-го (полигон Юма и авиабаза ВВС США Эглин).

К предсерийному производству РЛС «Лонгбоу» для 12 вертолетов AH-64A Apache планировалось приступить в конце 1992 года, а к их поставкам в войска - в начале 1994-го.

Что касается ПТУР «Хеллфайр», то наряду с применением новой ГСН предполагалось использовать новую боевую часть, состоящую из двух тандемно расположенных кумулятивных зарядов, и бездымный маршевый двигатель, а также заменить аналоговое математическое обеспечение цифровым. В иностранной печати подчеркивалось, что данный вариант ПТУР «Хеллфайр» будет применяться для борьбы с танками новых типов.

Согласно расчетам американских специалистов, выполнение работ по усовершенствованию вертолета AH-64A Apache обеспечит также увеличение перегоночной дальности его полета с использованием подвесных топливных баков. В настоящее время она превышает 1500 км, что дает возможность осуществлять самостоятельные перелеты с континентальной части США (с посадками) через Гренландию, Исландию, Великобританию в ФРГ. Для вертолета AH-64A Apache этот параметр должен быть не менее 2000 км, что позволит ему самостоятельно перелетать из США в Европу по южному маршруту с посадкой на Азорских о-вах.

Вертолет AH-64A Apache имеет четырехлопастный несущий винт с лопастями смешанной конструкции, обеспечивающими продолжение полета при их простреле 23-мм снарядом. Силовая установка состоит из двух турбовальных двигателей T700-GE-701 мощностью по 1696 л.с. Экипаж размещен в двухместной бронированной кабине. Кресло летчика находится на 480 мм выше кресла оператора. Фонарь кабины имеет плоское остекление. Пол, разделительная перегородка и борта кабины обеспечивают защиту от поражения экипажа снарядами калибра до 30 мм включительно.

Неубираемое в полете трехстоечное шасси с хвостовым колесом обеспечивает безопасную аварийную посадку с вертикальной скоростью до 12,8 м/с. Топливная система включает два протектированных топливных бака общей емкостью 1422 л. Вертолет оснащен комбинированной телевизионной-инфракрасной-лазерной прицельно-навигационной системой TADS/PNVS, нашлемной системой индикации и прицеливания IHADSS, автоматической системой стабилизации DASE, навигационной системой AN/ASN-128, системами предупреждения об облучении РЛС и лазерами AN/APR-39 и AN/AVR-2, средствами отстрела ИК-ловушек и радиолокационных отражателей.

Вооружение состоит из 30-мм авиационной пушки M230 с боекомплектом 1190 снарядов на подфюзеляжной турели, обеспечивающей углы обстрела ±110° по горизонтали и от +11° до -60° по вертикали. На четырех подкрыльевых узлах подвески возможно размещение до 16 противотанковых управляемых ракет AGM-114A «Hellfire», до 4 блоков M260 и M261 с семью и девятнадцатью 70-мм неуправляемыми авиационными ракетами FFAR соответственно. В апреле 1992 года совершил первый полет AH-64D «Longbow Apache», оснащенный надвтулочной РЛС FCR, двигателями T700-GE-701C мощностью 1890 л.с., усовершенствованным бортовым оборудованием. В состав вооружения введены ПТУР AGM-114L Hellfire II и ракеты класса «воздух-воздух» «Stinger» и «Starstreak». Всего в этот вариант планируется переоборудовать 227 ранее выпущенных вертолетов.

Максимальная взлетная масса вертолета 800 кг. Максимальная скорость полета 310 км/ч. Практический потолок 6250 м. Максимальная дальность полета 610 км. Длина фюзеляжа 15,1 м. Высота вертолета 3,8 м.

Диаметр несущего винта, м 14.63
Диаметр рулевого винта, м 2.79
Длина полная, м 17.73
Высота,м 4.64
Масса, кг
пустого 5165
нормальная взлетная 6838
максимальная взлетная 9525
Внутренние топливо, кг 1157
ПТБ 4 х 871
Тип двигателя 2 ГТД General Electric T700-GE-701C
Мощность, кВт 2 х 1342
Максимальная скорость, км/ч 293
Крейсерская скорость, км/ч 279
Практическая дальность, км 1900
Боевая дальность действия, км 480
Продолжительность полета, ч.мин 3.10
Скороподъемность, м/мин 889
Практический потолок, м 6400
Статический потолок, м 4570
Экипаж, чел 2
Вооружение: одна 30-мм пушка M230 Chain Gun с 1200 патронами
боевая нагрузка - 771 кг на 4 узлах подвески:
16 (4х4) ПТУР AGM-114 Hellfire или
4 ПУ М260 или LAU- 61/A c 19х70-мм НУР,
4 УР воздух-воздух AIM-92 Stinger, или их комбинации.

Вторая половина XX века стала «звездным часом» для развития вертолетов. Подобные машины почти не применялись во время Второй Мировой войны, но уже в Корейской войне вертолеты использовались самым активным образом. Пионерами в применении вертолета на поле боя стали американцы. Развитие вертолетостроения в США связано с именем Игоря Сикорского – талантливого инженера, уроженца Киева, уехавшего в США после Октябрьской революции.

Хотя, надо отметить, что поначалу эти машины имели большое количество противников. ВВС США вообще не хотело закупать вертолеты, мотивируя это невысокими летными качествами, сложностью в обслуживании и возможной уязвимостью от средств ПВО. Увы, военные очень часто страдают косностью мышления. Но это отношение очень быстро поменялось на противоположное. Вертолеты прекрасно проявили себя в Корейской войне. Их использовали для корректировки огня, разведки, эвакуации раненных, высадки десанта и других целей. Через несколько месяцев боевых действий американские генералы требовали дать им «побольше вертушек».

До появления вертолетов бойцы, получавшие средние или тяжелые ранения, были практически обречены (умирали 90%). После начала «вертолетной» эры смертность снизилась до 10%. К концу корейского конфликта на вертолеты стали устанавливать небольшие ручные пулеметы. На вооружении армии США уже стояло несколько типов геликоптеров.
Корейская война показала, что вертолет является прекрасным средством для решения тактических задач, в первую очередь связанных с переброской войск и их снабжением. Во второй половине XX произошло множество локальных конфликтов, колониальных войн, в которых одна из сторон была вынуждена вести антипартизанскую борьбу. И оказалось, что вертолет – это идеальное средство для такого рода боевых действий.

Вертолет все больше становиться не просто транспортным средством, но и ударной машиной, идеальным штурмовиком и средством поддержки сухопутных войск. На вертолеты стали устанавливать неуправляемые ракеты и пулеметы, а с появлением противотанковых управляемых ракет вертолет стал мощным средством борьбы против бронетехники.

Важной вехой в развитии боевых вертолетов стала Вьетнамская война. Настоящим символом этой войны стал американский вертолет Bell UH-1, больше известный как «Хьюи». Это прекрасная, надежная и неприхотливая машина выпускается до сих пор. Еще одним вертолетом, который активно применялся во вьетнамских джунглях, стал ударный вертолет . Его основной задачей была поддержка войск и нанесение ударов по противнику.

К концу боевых действий в армии США были сформированы специальные дивизии, на вооружении которых стояли только вертолеты. Война во Вьетнаме дала резкий толчок развитию вертолетостроения в США.

В конце 70-х годов прошлого века в США стали раздумывать над созданием нового ударного вертолета, он должен был вобрать в себя весь опыт, полученный во Вьетнаме и заменить машины Bell AH-1 Cobra. В конкурсе на разработку нового вертолета приняли участие несколько крупнейших американских авиастроительных компаний. В 1976 году победа досталась компании Хьюз, и в 1981 году появился вертолет АН 64 Аpache, который до сих пор стоит на вооружении армии США и считается одним из лучших боевых вертолетов в мире. С 1984 года АН 64 выпускается серийно.

Описание боевого вертолета АН 64 Аpache

Эта машина изначально создавалась как ударный вертолет, для поддержки сухопутных войск в любое время суток и при любой погоде. Также одной из основных функций «Апача» является борьба с бронетехникой противника, что они уже неоднократно блестяще демонстрировали в ходе различных конфликтов.

Требования к новому вертолету изначально выдвигались очень строгие. АН 64 должен был летать в дождь и ночью, выполнять боевое задание, даже после попадания в него пули калибра 12,7 мм, уметь летать «по приборам» и атаковать в условиях плохой видимости, а также обеспечивать безопасность экипажа при аварийной посадке со скоростью 12,8 м/с.

Вертолет имеет несколько модификаций. Самая последняя и самая совершенная из них — АН 64D Apache Longbow, первая такая машина поднялась в воздух в начале 1991 года.

«Апач» сделан по классической схеме с одним рулевым и одним несущим винтом. И несущие и рулевые винты имеют по четыре лопасти. Длина лопасти несущего винта вертолета «Апач» — 6 метров, лопасти имеют особое строение: внутри они металлические, сверху покрыты стекловолокном, задняя кромка сделана из композитного материала, а передняя – титановая. Такое строение позволяет вертолету задевать лопастями небольшие препятствия (ветки, небольшие деревья). Рулевой винт Х-образной формы, которая намного эффективней традиционной.

Фюзеляж АН 64 Аpache состоит из алюминиевых сплавов особой прочности, геликоптер имеет крыло небольшого удлинения (съемное) и не убирающееся шасси. Кабина АН 64 рассчитана на двух членов экипажа, которые сидят один над другим. Кабина пилотов защищена серьезной броней. Конструкция вертолета может выдерживать большие перегрузки. «Апач» имеет два двигателя, которые разнесены по бокам машины. Каждый из двигателей имеет специальное устройство, оно рассеивает струю выхлопа и снижает заметность вертолета в инфракрасном диапазоне.

В боевом вертолете используется двойная гидравлическая система, защищены топливные баки, наиболее важные узлы машины покрыты броней.

На АН 64 установлено очень много различного радиоэлектронного оборудования, особенно это можно сказать о последней модификации — АН 64D Apache Longbow. Основой всего вооружения АН 64 является TADS – система целеуказания и обнаружения. Она состоит из нескольких элементов.

• Система ночного видения с многократным увеличением;
• Оптическая система;
• Телевизионная система, которая работает в дневное время;
• Кроме этого, на вертолетах «Апач» впервые применена нашлемная система целеуказания, которая позволяет стрелять, совершив движение головой. Электронные системы управлением позволяют пилоту максимально удобно пилотировать вертолет и вести бой. Особенно хорошо продуманно управление «Апачем» для полетов на сверхмалых высотах, с огибанием элементов ландшафта. Это существенно повышает шанс выжить для машины и ее экипажа.

У «Апача» четыре точки подвески на крыльях и на них могут быть размещены неуправляемые или управляемые ракеты. На каждую подвеску можно прикрепить до 700 кг. На вертолет можно установить 16 управляемых ракет «Хелфайр». Между стойками шасси установлена пушка Хьюз Н230А-1 «Chaingun», имеющая калибр 30 мм.

Ниже приведены технические характеристики всех модификаций боевого вертолета АН-64 Аpache.

Технические характеристики ТТХ вертолета AH-64 «Апач»

Модификации AH-64 «Апач»

Существует несколько модификаций этого вертолета.

1. AH-64A Apache – это самая первая серийная модификация, можно сказать, базовая модель машины.
2. АН-64С - это модернизированный базовый вертолет. Модернизация началась в 1992 году, в 1993 эта программа была закрыта. На нем нет РЛС Лонгбоу.
3. AH-64D «Аpache longbow» - наиболее совершенная модификация вертолета. Ее легко распознать визуально: над плоскостью вращения несущего винта установлена грибообразная антенна РЛС Лонгбоу миллиметрового диапазона. Также вертолет оборудован более мощным двигателем T700-GE-701 С. На геликоптере установлены ракеты «Хеллфайр» («выстрелил и забыл»).
4. AH-64 Sea Going Apache – модификация вертолета для ВМФ и морской пехоты, с противокорабельными ракетами.
5. WAH-64D – модификация для армии Великобритании, выпускался по лицензии. На нем установлены двигатели производства компании «Rolls Royce».

Боевой вертолет «Апач» принимал участие во многих конфликтах и всегда показывал себя с наилучшей стороны. Эта машина по праву считается одним из наиболее совершенных боевых вертолетов второго поколения. Его дебют состоялся в 1989 году, в Панаме. Потом была война в Ираке , Югославия, второе вторжение в Ирак и Афганистан.

В настоящее время этот вертолет стоит на вооружении более чем в пятнадцати странах. Ведутся переговоры о продаже машины еще нескольким заказчикам. Скорее всего, проверенный AH-64D так и останется основным ударным вертолетом армии США в ближайшие десять лет.

Видео о вертолете Апач

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

22.01.2018


Военный вертолет ВВС США AH-64 «Apache» потерпел крушение в Калифорнии, в результате чего погибли два члена экипажа.
Крушение произошло в субботу, 20 января, рано утром, об этом сообщает ряд американских телеканалов со ссылкой на Пентагон.
Рухнул вертолёт неподалеку от Лос-Анджелеса в районе Национального учебного центра Форт Ирвин.
Американское оборонное ведомство пока не может назвать причину крушения вертолета.
Телеканал Fox News отмечает, что инцидент стал первым в 2018 году, повлекшим гибель американских военных.
https://rusvesna.su

23.02.2018


Агентство министерства обороны США по военному сотрудничеству (Defense Security Cooperation Agency – DSCA) 20 февраля 2018 года направило Конгрессу США уведомление о планируемом осуществлении по линии межправительственных иностранных военных продаж Foreign Military Sales (FMS) модернизации 28 боевых вертолетов Boeing AH-64D Block II Apache Королевских ВВС Нидерландов в вариант AH-64E Apache Guardian. Предполагаемая стоимость работ и соответствующих поставок, санкционированных Государственным департаментом США, составит 1,191 млрд долл.
Согласно уведомлению, в рамках модернизации 28 вертолетов планируется модернизация 51 турбовального двигателя General Electric T700-GE-701C в вариант T700-GE-701D (42 двигателя установленных на вертолетах и девять запасных), а также поставка 17 РЛС AN/APG-78 Longbow и 28 модернизированных прицельно-навигационных систем AN/ASQ-170 MTADS)/AN/AAR-11 Modernized PNVS.
Генеральным подрядчиком по модернизации выступит корпорация Boeing.

07.03.2018


Как сообщила индийская группа Tata, 1 марта 2018 года в Хайдарабаде (Индия) состоялась открытие совместного предприятия Tata Boeing Aerospace Limited (TBAL). Данное совместное предприятие американской корпорации Boeing и индийской компании Tata Advanced Systems Ltd. (TASL,оборонный дивизион группы Tata) станет единственным производителем на субподрядной основе фюзеляжей боевых вертолетов семейства Boeing AH-64 Apache. Предприятие TBAL будет поставлять фюзеляжи для всех вертолетов Apache, производимых Boeing на предприятии в Сент-Луисе в США — как для американской армии, так и для иностранных заказчиков, включая Индию. На церемонии открытия предприятия присутствовала министр обороны Индии Нирмала Ситхамаран.
Предприятие TBAL было создано в рамках соглашения Boeing и Tata, заключенного в 2015 году. Строительство завода в Хайдерабаде было начато в 2016 году и завершено по графику. Предприятие занимает площадь в 14 тысяч кв. метров, на нем будет создано 350 квалифицированных рабочих мест. Поставка первого фюзеляжа Apache ожидается в 2018 году. Помимо фюзеляжей, на TBAL будут производиться еще ряд конструктивных элементов вертолетов Apache, включая лонжероны крыла. Рассматривается возможность также организации производства на TBAL элементов планера транспортных вертолетов Boeing CH-47F Chinook и базовых патрульных самолетов Boeing P-8 Poseidon.
Напомним, что в сентябре 2015 года министерство обороны Индии подписало с правительством США и корпорацией Boeing пакет контрактов общей стоимостью 3 млрд долл на закупку для ВВС Индии 22 боевых вертолетов AH-64E Apache Guardian и 15 транспортных вертолетов CH-47F Chinook. Первый вертолет АН-64Е должен быть поставлен Индии в 2019 году. Опционы к контрактам включают еще 11 вертолетов АН-64Е и семь CH-47F, кроме того, ведутся переговоры о возможности закупки дополнительных партий вертолетов АН-64Е для индийской армейской авиации.
По условиям контрактов Boeing обязалась 30% стоимости соглашений реинвестировать в Индии в виде оффсетов, одним из которых стало создание совместного предприятия TBAL с группой Tata. Кроме того, индийская компания Dynamatics Technologies в Бангалоре будет производить пилоны и кормовые грузовые рампы для вертолетов CH-47F Chinook, и корпорация Boeing ранее вела переговоры с еще несколькими индийскими компаниями об их участии в субподрядном производстве.
https://bmpd.livejournal.com/

08.04.2018


Ударный вертолёт Apache армии США разбился в штате Кентукки. В результате крушения погибли 2 военнослужащих. Об этом сообщили представители военной базы Форт-Кэмпбелл.
Авиакатастрофа произошла в ночь на субботу (по местному времени) на тренировочном полигоне Форт-Кэмпбелл во время учебного полёта.
Боевой вертолёт АН-64E «Апач» принадлежал 101-й воздушно-десантной дивизии сухопутных сил ВС США.
Это уже седьмое военное воздушное судно американских Вооружённых сил, разбившееся за 20 дней. Ранее падали штурмовики, истребители и военно-транспортные вертолёты. Число жертв этих катастроф превысило 20 человек.
rusvesna.su

04.06.2018


Компания Tata Boeing Aerospace Limited (совместное предприятие Boeing и Tata Advanced Systems) объявила о поставке в опережение графика первого фюзеляжа боевого вертолета AH-64 Apache, собранного на заводе в Хайдарабаде, сообщает источник 2 июня.
Доставка выполнена в течение года после начала сотрудничества между Boeing и Tata Advanced Systems, далее фюзеляж будет транспортироваться в Mеса (Аризона, США) на производственный объект Boeing для интеграции в конечную сборочную линию.
Завод в Хайдарабаде был открыт министром обороны Индии Нирмалой Ситхараман в марте этого года, имеет площадь более 14 тыс кв. м., здесь работают 350 высококвалифицированных рабочих и инженеров. Отмечается, что это будет единственный в Индии объект для сборки фюзеляжей АН-64 Apache, его изделия будут использоваться и для сборки вертолетов для армии США. «Поставка фюзеляжей в течение всего полгода после ввода в эксплуатацию является огромным успехом оборонной промышленности Индии», заявил глава компании Tata Advanced Systems Сукаран Сингх.
В настоящее время в 16 странах эксплуатируется более 2300 вертолетов типа «Апач», в армии США парк вертолетов налетал более 1,2 млн часов (на январь 2018 года). Вертолет считается самым передовым в мире в своем классе.
Военный паритет

15.06.2018


12 июня Государственный Департамент США утвердил возможную прямую коммерческую продажу Индии шести вертолетов Boeing AH-64E Apache на сумму 930 млн долл США, сообщает www.flightglobal.com 12 июня. Кроме вертолетов, двигателей и оборудования в индийский запрос входят 180 УР «воздух-поверхность» Lockheed AGM-114 Hellfire и 200 ракет воздушного боя Raytheon Stinger.
В 2008 году Boeing сформировала совместное предприятие Tata Boeing Aerospace с индийской компанией Tata Sons. Компания открыла производство фюзеляжей Apache в Хайдарабаде (Индия) в марте 2018 года и поставила первый планер 8 июня.
Заказ шести вертолетов идет в дополнение к 22 ранее контрактованным AH-64E Apache (2015 год). Поставки первых вертолетов планируется начать в 2019 году.
Военный паритет

20.07.2018


17 июля 2018 года в присутствии президента Китайской Республики Цай Инвэнь на авиабазе Лонгтан на северной части острова Тайвань прошла церемония в честь формирования первой бригады армейской авиации, оснащенной ударными вертолетами Boeing AH-64E Apache «Guardian».601-я бригада армейской авиации командования специальных сил будет состоять из двух эскадрилий и вооружена 29 вертолетами.
Президент Тайваня Цай Инвэнь заявила на церемонии, что формирование авиационной бригады стало «важной вехой» в стратегии «многократного сдерживания и решительной обороны». Корпорация Boeing поставила 30 ударных вертолетов AH-64E Apache Guardian на Тайвань в период с ноября 2013 года по октябрь 2014 года. Общие затраты на приобретение составили 2,53 млрд долларов США, которые включали в себя также 1000 ракет AGF-114L Hellfire и другое оборудование. Один вертолет был потерян во время тренировочного полета в плохих погодных условиях в апреле 2014 года.
Первая эскадрилья ударных вертолетов AH-64E Apache была сформированав июне прошлого года, вторая — в начале этого года. В период с 2014 года по 2018 год возникали проблемы с эсплуатацией вертолетов в условиях высокой влажности и жаркого климата на Тайване. В 2015 году только восемь вертолетов A-64E Apache были пригодны для эксплуатации и боеготовы. Остальные машины были небоеготовы из-за отсутствия запасных частей или коррозии герметизирующей гайки. Данная гайка — критический элемент безопасной эксплуатации вертолета, она держит крупные болты, а те, в свою очередь, удерживают лопасти несущего винта. После проверок выяснилось, что гайка подвержена коррозии.
https://dambiev.livejournal.com/

29.07.2018


27 июля 2018 года корпорация Boeing сообщила, что совершили первые полеты первые экземпляры вертолетов АН-64Е Apache Guardian и CH-47F(I) Chinook, построенных для Индии. Первый полет головного построенного для Индии вертолета АН-64Е состоялся 16 июля 2018 года, а первый полет головного построенного для Индии вертолета CH-47F(I) — 23 июля. Поставки вертолетов обеих типов производства Boeing в Индию будут начаты в 2019 году.

ПЕРВЫЕ ВЕРТОЛЕТЫ АН-64Е APACHE И CH-47F(I) CHINOOK ДЛЯ ИНДИИ



20.09.2018


14 сентября голландский государственный секретарь обороны Барбара Виссер и главный директор Агентства по сотрудничеству в области безопасности и обороны США (DSCA) Мичел Хизон подписали письмо о предложении и принятии (LOA) для модернизации боевых вертолетов AH-64D Apache королевских ВВС Нидерландов (RNLAF) в рамках программы иностранных военных продаж правительства США, сообщает janes.com 17 сентября.
Соглашение на сумму 1 млрд долл США включает модернизацию 28 AH-64D и обучение пилотов на базе в Форт-Худе, Техас. Министерство обороны Нидерландов ожидает, что обновление техники будет завершено в 2025 году, модернизированные вертолеты будут в рабочем состоянии до 2050 года.
Голландская Организация военной техники (Dutch Defence Materiel Organisation) будет контролировать модернизацию, которая приведет голландские «Апачи» до стандарта AH-64E. Вертолеты получат новый фюзеляж, трансмиссию, винты, более мощные двигатели увеличат скорость полета и способность летать в плохую погоду, новые датчики улучшат прицеливание, вертолеты будут иметь большую живучесть против радиолокационных угроз и лучшие системы передачи данных.
Военный паритет

11.10.2018


Компания Boeing поставит вооруженным силам ОАЭ 17 боевых вертолетов Apache AH-64E на сумму 242 млн долл США, сообщает «ВП» со ссылкой на upi.com (8 октября).
Сделка, объявленная Пентагоном в пятницу, включает в себя поставку восьми отремонтированных и девяти вертолетов новой постройки. Работы по контракту будут выполнены на объекте компании в Меса (Аризона) и, как ожидается, будут завершены 28 февраля 2023 года.
Новый контракт является развитием серии крупных сделок по поставке различных вооружений для ОАЭ на сумму 7,3 млрд долл, заключенных в марте 2016 года. В декабре 2016 года ОАЭ заключили контракт на закупку 28 модернизированных вертолетов «Апач» с вооружением и оборудованием общей стоимостью 3,5 млрд долл.
Военный паритет

28.10.2018


Компания Boeing тестирует возможные модификации своего ударного вертолета Ah-64E Apache, которые могут обеспечить повышенную скорость и меньшее лобовое сопротивление, сообщает «ВП» со ссылкой на janes.com (26 октября).
Версия, известная как AН-64E Block 2 Compound, отличается неподвижным крылом большего размаха, повернутыми назад соплами двигателей, смонтированным внизу вертикальным килем и толкающим винтом в задней части хвостовой балки. Модификации, выполненные в масштабе 30%, проходят испытания в аэродинамической трубе Boeing в Филадельфии (штат Пенсильвания). Ожидается, что испытания завершатся к январю.
Boeing считает, что эти обновления обеспечат АН-64 повышенные на 50% скорость и дальность полета, вдвое больший срок службы, на 24% лучшую топливную экономичность при увеличении стоимости вертолета всего на 20%.
Военный паритет

29.11.2018


27 ноября Государственный Департамент США сообщил о выдаче разрешения на потенциальную продажу в Египет ударных вертолетов Boeing AH-64E Guardian, которые должны укрепить потенциал вооруженных сил этой ближневосточной страны.
Агентство DSCA сообщило, что Каир заинтересован в покупке десяти вертолетов AH-64E Guardian, которые вместе с дополнительным пакетом могут стоить 1 млрд долларов. Вышеуказанный пакет включает в себя четыре двигателя T700-GE-701D, два сменных модуля прицельной системы M-TADS/PNVS, четыре станции навигации GPS/INS, 24 пусковые установки для ракет Hellfire, 135 ракет AGM-114 Hellfire, два запасных комплекта CMWS.
AH-64E Guardian является современной версией вертолетов семейства AH-64. Изначально это были машины версии AH-64A, которые позже были перестроены до версии AH-64D. С 2012 года вертолеты этого типа систематически используются для боевых действий на Синайском полуострове, где военные и силы общественного порядка Египта борются с исламскими фундаменталистами.
Военный паритет

ЗАПАСНЫЕ «АПАЧИ» ДЛЯ ПРОИЗВОДСТВА НОВЫХ


17.03.2019


15 марта 2019 года на заводе корпорации Boeing в пригороде Филадельфии в присутствии заместителя Премьер-министра, министра по делам обороны Катара Халеда бен Мухаммеда аль-Атыйи прошла официальная церемония передачи Катару первого, построенного для нужд вооруженных сил этой страны ударного вертолета АН-64Е Apache Guardian.
В 2016 году Катар заключил межправительственное соглашение с США о приобретении по линии американской программы межправительственных иностранных военных продаж Foreign Military Sales (FMS) 24 боевых вертолетов Boeing AH-64E Apache Guardian оценочной стоимостью около 2,7 млрд долл. Поставка всех 24 вертолетов заказчику должна завершится до 31 мая 2020 года.
https://dambiev.livejournal.com

12.05.2019


10 мая источник Defence Corp опубликовал фото первого ударного вертолета Boeing AH-64E Apache, переданного «в руки» ВВС Индии. Церемония состоялась на базе Меса, Аризона (США). Индия закупила 22 вертолета этого типа.
Военный паритет

ИНДИЯ ПОЛУЧИЛА ПЕРВЫЙ ВЕРТОЛЕТ АН-64Е APACHE/a>
КАТАР ХОЧЕТ ПРИОБРЕСТИ ЕЩЕ 24 БОЕВЫХ ВЕРТОЛЕТА АН-64Е APACHE


02.07.2019


Компания Lockheed Martin получила контракт на поставку модернизированных датчиков системы ночного видения для ударных вертолетов АН-64 Apache армии США, Нидерландов и Великобритании на сумму 106,1 млн долл США, сообщает upi.com 29 июня.
Закупки для Нидерландов и Великобритании осуществляются через иностранные военные продажи (FMS) правительства США. Места работы и бюджетное финансирование будут определяться с каждым заказом с предполагаемой датой завершения 31 марта 2023 года.
Lockheed описывает датчик как «новые глаза Apache», которые обеспечивают экипажам «владение ночью» с повышенной ситуационной осведомленностью, большей производительностью и живучестью. Датчики используются в неблагоприятных погодных условиях.
По данным компании, Boeing является главным подрядчиком АН-64 Apache, который является самым передовым в мире многоцелевым боевым вертолетом. Компания поставила более 2200 «Апачей» по всему миру с тех пор, как вертолет вступил в фазу серийного производства. Первый AH-64A был поставлен армии США в январе 1984 года.
Также в четверг Пентагон объявил, что Boeing получил контракт на 47,7 млн долл на усовершенствованную систему привода датчиков для Apache AH-64E и системы обучения экипажей Apache Longbow.
Работы по контракту Boeing выполнит на заводе компании в городе Меса (штат Аризона) с предполагаемой датой завершения 31 марта 2022 года.
Военный паритет

29.07.2019


27 июля индийский источник Indian Aerospace Defence News — IADN опубликовал фотографии первых четырех ударных вертолетов АН-64Е Apache, прибывших в Индию. Вертолеты прибыли на базу Хиндон ВВС Индии (Газиабад на окраине Нью-Дели).
Издание indiatoday.in сообщает, что вертолеты прибыли в субботу с опережением графика поставок. Однако передача вертолетов для ВВС не будет выполнена сразу, предстоит «надлежащая сборка и испытания». Еще четыре вертолета прибудут на следующей неделе.
Планируется, что все 8 вертолетов будут базироваться на станции ВВС Патанхот в Пенджабе, официальная передача запланирована в сентябре. В 2015 году был заключен контракт на поставку 22 «Апачей».
Военный паритет

20.08.2019


Компания Raytheon оснащает компактным высокоэнергетическим лазерным оружием вертолеты, легкие наземные и морские платформы, сообщает breakingdefense.com. Создаются новые лазерные целеуказатели и дальномеры. Первый лазерный дальномер, созданный компанией, появился в 60-х годах прошлого века.
Мультиспектральная система слежения за целями (Multi Spectral Targeting System™) успешно отработала более 4 млн часов и обеспечивает круговой обзор, совмещает в себе возможности лазера и ИК технологий с оптоволоконной системой связи.
Компания заявляет, что уже есть опыт успешной интеграции на вертолете АН-64 высокоэнергетического лазера HEL (high energy laser). Этот тип лазера может использоваться, в частности, для уничтожения беспилотников противника.
Военный паритет

УНИВЕРСАЛЬНАЯ ЛАЗЕРНАЯ СИСТЕМА RAYTHEON HELWS-MRZR (США)

05.09.2019


3 сентября 2019 года на авиабазе Патханкот в штате Пенджаб, в пятидесяти километрах от границы с Пакистаном прошла торжественная церемония боевого развертывания первых восьми ударных вертолетов Boeing AH-64E Apache, полученных из США. Индия заказала у Boeing в 2015 году 22 боевых вертолета Apache Guardian и 15 транспортных вертолетов Chinook. Сумма той сделки составила около $3 млрд. В 2017 году правительство Индии дало согласие на закупку очередной партии из 6 ударных вертолетов AH-64E Apache на общую сумму $654,6 млн. Помимо самих вертолетов Индия получит запасные части к ним, оружие и боеприпасы. Кроме того, соглашение предусматривает обучение индийских пилотов.
https://bmpd.livejournal.com

БОЕВОЙ ВЕРТОЛЕТ AH-64 APACHE

McDonnell Douglas AH-64 Apache - основной боевой вертолёт Армии США с середины 1980-х годов. Конструктивно АН-64 выполнен по одновинтовой схеме с четырехлопастными винтами. Длина лопасти несущего винта составляет 6 метров. Лопасти композитные. Лопасти имеют 5 стальных лонжеронов покрытых стекловолокном. Задняя кромка покрыта крепким графитовым композиционным материалом, передняя выполнена из титана. Титан выдерживает лёгкие касания винта деревьев и прочих препятствих (это свойство необходимо при облёте и огибании местности на предельно малой высоте).
AH-64 Apache является первым армейским боевым вертолетом, разработанным с целью взаимодействия с наземными войсками на переднем крае, а также для противотанковых операций в любое время суток, в условиях плохой видимости и в сложных метеорологических условиях при большой степени сохранения боеспособности, живучести и возвращения в строй.Вертолет «Апач» проектировался исключительно для ведения наступательных операций при максимальной внезапности действий (исходя из принципа «вести бой и выжить»). Тактико-технические требования армии для вертолета AH-64A «Апач» с вооружением из 8 ПТУР «Нелфайр» и 320 30-мм снарядов включали вертикальную скороподъемность 2,3 м/с на высоте 1220 м при температуре 35°С, крейсерскую скорость 269 км/ч на высоте 1220 м и продолжительность полета при выполнении типового задания 1 ч 50 мин. Требованиями предусматривался расчетный срок службы вертолета 4500 часов, возможность эксплуатации в условиях песчаного грунта в течение 450 ч, безопасность полета в условиях дождя и умеренного обледенения, выживаемость экипажа при вертикальной посадке со скоростью 12,8 м/с. Требованиями предусматривалась возможность выполнения задания при попадании одиночной пули калибром 12,7 мм и обеспечение максимальной живучести при попадании одиночного снаряда калибром 23 мм. В соответствии с типовым заданием предусматривалась возможность полета в зону ведения боя по приборам и проведение атаки при видимости 800 м и высоте облачности около 60 м. Прототип вертолета совершил первый полет 30 сентября 1975 года; первые три предсерийных образца были переданы армии США для проведения испытаний в июне 1979 года, в Декабре 1994 года был изготовлен последний из 811 заказанных вертолетов этого типа.
Для вертолета АН-64А американские фирмы «Мартин Мариэтта» и «Весмингауз» разработали авиационную всепогодную систему оружия AAWWS «Лонгбоу», которая должна войти в качестве одного из основных элементов в программу поэтапного усовершенствования этого вертолета. Главными составными частями этой системы являются вращающаяся антенна миллиметрового диапазона, размещаемая над втулкой несущего винта вертолета, ПТУР «Хеллфайр» с новой радиолокационной головкой самонаведения (вместо лазерной) и соответствующее электронное оборудование, установленное в фюзеляже и кабине вертолета. Ракета «Хеллфайр» имеет длину 1,76 м, диаметр 0,18 м, размах крыла 0,33 м, стартовый вес 43 кг. Она оснащена кумулятивной боевой частью (9 кг), которая способна пробивать лобовую броню современных танков. Система AAWWS обеспечивает возможность ведения борьбы с танками в сложных метеорологических условиях, так как РЛС миллиметрового диапазона в отличие от оптических средств наведения оружия, в том числе лазерной, способна успешно функционировать в условиях тумана и дождя. Встроенное вооружение вертолетов АН-64А «Апач» состоит из одноствольной 30-мм пушки М230, смонтированной в турельной установке в нижней части фюзеляжа под креслом стрелка-оператора. Темп стрельбы этой пушки 625 выстрелов в минуту, эффективная дальность стрельбы по наземным целям 3 000 м. Для борьбы с танками вертолет вооружен ПТУР «Хеллфайр» с полуактивной лазерной головкой самонаведения. На четырех подкрыловых узлах подвески могут размещаться до 16 таких ракет. При необходимости на каждом из узлов подвески вместо ПТУР может размещаться также по одной пусковой установке, в каждой из которых находится 19 неуправляемых авиационных ракет калибром 70 мм.

МОДИФИКАЦИИ
YAH-64 - прототип. Построено 5 экземпляров.
AH-64A - первая серийная модификация. Построено 827 вертолётов. В 1996-2005 годах 501 вертолёт был переоборудован в вариант AH-64D.
GAH-64A - вариант AH-64A, переоборудованный в наземный тренажёр. Переоборудовано 17 вертолётов.
JAH-64A - модификация для проведения специальных лётных исследований. Построено 7 машин.
AH-64B - вариант, модернизированный с учётом боевого опыта операции «Буря в пустыне». Имел увеличенное крыло, новые средства связи и навигации, усиленную бронезащиту. Разработка прекращена в 1992 году.
AH-64C - модернизированный AH-64A. До закрытия программы в 1993 году было модернизировано всего два вертолёта.
AH-64D Apache Longbow - вторая основная модификация «Апача» («Лонгбоу» означает «длинный лук»). Главная особенность - РЛС миллиметрового диапазона AN/APG-78 «Лонгбоу», размещённая в обтекаемом контейнере над втулкой несущего винта. Кроме того, установлены усиленные двигатели и новое бортовое оборудование. Поступил на вооружение в 1995 году, однако до 1997 года на «Апачах» этой модификации не устанавливалась надвтулочная РЛС. Планируется модернизировать в этот вариант все остающиеся AH-64A в 2008 году.
AH-64E AH-64 Block III - лопасти винтов выполнены из композитных материалов, двигатели T700-GE-701D (2000 л.с), более современная электронная система управления полетом, способен управлять несколькими беспилотными летательными аппаратами, скорость до 300 км/ч, дальность полета более 1,9 тыс. км.

ХАРАКТЕРИСТИКИ

Масса пустого вертолета, кг 5165
Масса максимальная взлетная, кг 9520
Диаметр главного винта, м 14.63
Диаметр хвостового винта, м 2.79
Длина общая, м 14.97
Высота с вращающимся рулевым винтом, м 4.66
Двигатели ГТД General Electric T700-GE-701C 2
Мощность максимальная, л.с. 1825
Максимальная скорость, км/ч 365
Крейсерская скорость, км/ч 293
Статический потолок без учета влияния земли, м 4570
Динамический потолок, м 6400
Боевой радиус действия, км 400
Перегоночная дальность, км 1900
Экипаж, чел. 2

ВООРУЖЕНИЕ

Одна пушка Хьюз М230Е1 «Чейн Ган» калибром 30 мм под фюзеляжем (боезапас 1200 снарядов, скорострельность 625 выстрелов в минуту).
На четырех подкрыльных пилонах возможна подвеска до 16 ПТУР Рокуэлл AGM-114A или -114L «Хэллфайр» или контейнеры с 70-мм PC (до 77 снарядов).

БОЕВОЙ ВЕРТОЛЕТ AH-64 APACHE. НОВОСТИ 2015-2016

Вертолеты России и мира видео, фото, картинки смотреть онлайн занимают важное место в общей системе народного хозяйства и Вооруженных Сил, с честью выполняя возложенные на них гражданские и военные задачи. По образному выражению выдающегося советского ученого и конструктора МЛ. Миля, «сама наша страна как бы “сконструирована” для вертолетов». Без них немыслимо освоение бескрайних и непроходимых пространств Крайнего Севера, Сибири и Дальнего Востока. Вертолеты стали привычным элементом пейзажа наших грандиозных строек. Они широко применяются как транспортное средство, в сельском хозяйстве, строительстве, спасательной службе, военном деле. При выполнении ряда операций вертолеты просто незаменимы. Кто знает, здоровье скольких людей было спасено экипажами вертолетов, принявших участие в ликвидации последствий аварии на Чернобыльской АЭС. Жизни тысяч советских солдат спасли боевые «вертушки» в Афганистане.

Русские вертолеты прежде чем стать одними из основных современных транспортных, технологических и боевых средств, вертолеты прошли длинный и не всегда гладкий путь развития. Идея подъема в воздух с помощью несущего винта зародилась у человечества едва ли не раньше, чем идея полета на фиксированном крыле. На ранних этапах истории авиации и воздухоплавания создание подъемной силы путем «ввинчивания в воздух» было популярнее других способов. Этим объясняется обилие проектов винтокрылых летательных аппаратов в XIX - начале XX вв. Только четыре года отделяют полет самолета братьев Райт (1903 г.) от первого подъема человека в воздух на вертолете (1907 г.).

Лучшие вертолеты использовали ученые и изобретатели, они долго колебались, какому способу отдать предпочтение. Однако к концу первого десятилетия XX в. менее энергоемкий и более простой с точки зрения аэродинамики, динамики и прочности самолет вырвался вперед. Успехи его были впечатляющими. Прошло почти 30 лет, прежде чем создателям вертолетов удалось наконец сделать свои аппараты работоспособными. Уже в годы второй мировой войны вертолеты пошли в серийное производство и начали применяться. По окончании войны возник так называемый «вертолетный бум». Многочисленные фирмы принялись строить образцы новой перспективной техники, но не все попытки увенчались успехом.

Боевые вертолеты России и США Построить по-прежнему было сложнее, чем самолет аналогичного класса. Военные и гражданские заказчики не спешили ставить в ряд с уже привычными самолетами авиационную технику нового типа. Только эффективное применение американцами вертолетов в начале 50-х гг. в войне в Корее убедило рад военачальников, в том числе и советских, в целесообразности использования этого летательного аппарата вооруженными силами. Однако многие, как и раньше, продолжали считать вертолет «временным заблуждением авиации». Потребовалось еще более десяти лет, пока вертолеты окончательно не доказали свою исключительность и незаменимость в выполнении рада военных задач.

Вертолеты РФ сыграли большую роль в создании и разработках российских и советских ученых, конструкторов и изобретателей. Их значение столь велико, что даже дало основание одному из основоположников отечественного вертолетостроения академику Б.Н. Юрьеву считать наше государство «родиной вертолетов». Данное утверждение, конечно, слишком категорично, но нашим вертолетчикам есть чем гордиться. Это научные труды школы Н.Е. Жуковского в дореволюционный период и впечатляющие полеты вертолета ЦАГИ 1-ЭА в довоенные годы, рекорды послевоенных вертолетов Ми-4, Ми-6, Ми-12, Ми-24 и уникальное семейство вертолетов «Ка» соосной схемы, современные Ми-26 и Ка-32 и многое, многое другое.

Новый вертолет России относительно неплохо освещен в книгах и статьях. Незадолго до своей смерти Б.Н. Юрьев приступил к написанию фундаментального труда «История вертолетов», но успел подготовить только главы, касавшиеся его собственных работ в 1908 - 1914 гг. Отметим, что недостаточное внимание к истории такой отрасли авиации, как вертолетостроение, характерно и для зарубежных исследователей.

Военные вертолеты России по-новому освещающие историю разработки вертолетов и их теории в дореволюционной России, вклад отечественных ученых и изобретателей в мировой процесс развития этого вида техники. Обзор дореволюционных отечественных работ по винтокрылым летательным аппаратам, в том числе и ранее неизвестных, а также их анализ были даны в соответствующей главе в книге «Авиация в России», подготовленной к печати в 1988 г. ЦАГИ. Однако ее небольшой объем существенно ограничил размеры приведенной информации.

Гражданские вертолеты в своих лучших окрасках. Предпринята попытка как можно более полно и всесторонне осветить деятельность отечественных энтузиастов вертолетостроения. Поэтому описывается деятельность ведущих отечественных ученых и конструкторов, а также рассматриваются проекты и предложения, авторы которых значительно уступали им по своим знаниям, но вклад которых нельзя было не учитывать. Тем более что в некоторых проектах, отличавшихся в общем сравнительно не высоким уровнем проработки, также встречаются интересные предложения и идеи.

Название вертолетов обозначившими существенные качественные изменения в этом виде техники. Такими событиями являются начало постоянной и систематической разработки проектов вертолетов; постройка первых натурных вертолетов, способных оторваться от земли, и начало серийного производства и практического применения вертолетов. В данной книге рассказывается о ранних этапах истории вертолетостроения: от зарождения идеи подъема в воздух посредством винта до создания первых вертолетов, способных оторваться от земли. Вертолет, в отличие от самолета, махолета и ракеты, не имеет прямых прообразов в природе. Однако винт, с помощью которого создается подъемная сила вертолета, был известен еще с античных времен.

Маленькие вертолеты несмотря на то что были известны воздушные винты и существовали эмпирические прообразы вертолетов, идея использования несущего винта для подъема в воздух не получила распространения до конца XVIII в. Все разрабатывающиеся в то время проекты винтокрылых аппаратов оставались неизвестными и были обнаружены в архивах много веков спустя. Как правило, сведения о разработке таких проектов сохранились в архивах наиболее выдающихся ученых своего времени, таких, как Го Хун, Л. да Винчи, Р. Гук, М.В. Ломоносов, которым в 1754 г. была создана «аэродромическая машина».

Частные вертолеты за короткое время были созданы буквально десятки новых конструкций. Это было состязанием самых разнообразных схем и форм, как правило» одно- или двухместных аппаратов, имевших главным образом экспериментальное назначение. Естественным заказчиком этой дорогой и сложной техники были военные ведомства. Первые вертолеты в разных странах получили назначение связных и разведывательных военных аппаратов. В развитии вертолетов, как и во многих других областях техники, можно четко различить две линии развития - но размерности машин, т е. количественную» и почти одновременно возникшую линию развития качественного совершенствования летательных аппаратов внутри определенной размерной или весовой категории.

Сайт о вертолетах на котором содержится наиболее полное описание. Применяется ли вертолет для геологической разведки, сельскохозяйственных работ или для перевозки пассажиров - определяющую роль играет стоимость часа эксплуатации вертолета Большую долю в ней составляет амортизации, т е. цена, поделенная на срок его службы. Последний определяется ресурсом агрегатов, г, е. их сроком службы. Проблема повышения усталостной прочности лопастей, валов и трансмиссий, втулок несущего винта и других агрегатов вертолета стала первостепенной задачей, занимающей и сейчас конструкторов вертолетов. В наставшее время ресурс 1000 час уже не является редкостью для серийного вертолета и нет основания сомневаться в его дальнейшем повышении.

Современные вертолеты сравнение боевых возможностей подлинное видео сохранилось. Встречающееся в некоторых изданиях ее изображение представляет собой примерную реконструкцию, причем не во всем бесспорную, проведенную в 1947 г. Н.И. Камовым. Однако на основе приведенных архивных документов можно сделать ряд выводов. Судя по способу испытания (подвеска на блоках), «аэродромическая машина» несомненно представляла собой аппарат вертикального взлета и посадки. Из двух известных в то время способов вертикального подъема - при помощи машущих крыльев или посредством несущего винта - первый кажется маловероятным. В протоколе сказано, что крылья двигались горизонтально. У большинства махолетов они, как известно, движутся в вертикальной плоскости. Махолет, крылья которого совершают колебательные движения в горизонтальной плоскости с углом установки, изменяемым циклически, несмотря на неоднократные попытки, построить до сих пор не удалось.

Самый лучший вертолет проектирование всегда направлено в будущее. Однако для того чтобы яснее представить себе возможности дальнейшего развития вертолетов, полезно попытаться понять основные направления их развития из прошлого опыта. Здесь интересна, конечно, не предыстория вертолетостроения, о которой мы лишь кратко упомянем, а его история с момента, когда вертолет как новый тип летательных аппаратов стал уже пригоден для практического использования. Первые упоминания об аппарате с вертикальным винтом - геликоптере содержатся в записям Леонардо да Винчи, относящихся к 1483 г. Первый этап развития тянется от модели геликоптера, созданной М В. Ломоносовым в 1754 г, через длинный ряд проектов, моделей и даже построенных в натуру аппаратов, которым не суждено было подняться в воздух, до постройки первого в мире вертолета, которому и 1907 г. удалось оторваться от земли.

Самый быстрый вертолет в очертаниях этой машины мы узнаем принципиальную схему наиболее распространенных сейчас в мире одновинтовых вертолетов. Вернуться к этой работе Б. И. Юрьеву удалось лишь в 1925 г. В 1932 г. группа инженеров, возглавляемая А. М. Черемухицнч, построила вертолет ЦАГИ 1-ЭА, который достиг высоты полета 600 м и продержался в воздухе 18 м/ш, что было для того времени выдающимся достижением. Достаточно сказать, что официальный рекорд высоты полета, установленный спустя 3 года на новом соосном вертолете Бреге, составил всего 180 м. В это время в развитии вертолетов (геликоптеров) возникла некоторая пауза. На передний план выдвинулась новая ветвь винтокрылых аппаратов -автожиры.

Новый вертолет России с большей нагрузкой на площадь крыла, вплотную встретилась с новом тогда проблемой штопора потерей скорости. Создать безопасный и достаточно совершенный автожир оказалось проще, чем построить геликоптер-вертолет. Свободно вращающийся от набегающего потока несущий винт исключал необходимость в сложных редукторах и трансмиссиях. Примененное на автожирах шарнирное крепление лопастей несущего винта к втулке обеспечило им гораздо большую прочность, а автожиру устойчивость. Наконец, остановка двигателя перестала быть опасной, как это было у первых геликоптеров: авторотируя автожир легко совершал посадку с малой скоростью.

Большие вертолеты для десантирования морской пехоты с кораблей определила дальнейшее развитие военного вертолетостроения как транспортно-десантного. Высадка на вертолетах S-55 американского десанта в Инчоне во время войны в Корее (1951 г.) подтвердила такую тенденцию. Размерный ряд транспортно-десантных вертолетов стал определяться габаритами и весом наземных транспортных средств, которыми пользуются войска и которые необходимо было перебрасывать по воздуху Дело в том» «по обычное вооружение, главным образом артиллерийское, перевозимое тягачами, на весу близко к весу самих тягачей. Поэтому грузоподъемность первых транспортных вертолетов в зарубежных армиях составила 1200-1600 кге (вес легкого военного автомобили, используемого в качестве тягача и соответствующих орудий).

Вертолеты СССР соответствуют весу легких и средних танков или соответствующих самоходных шасси. Будет ли завершена эта линия развития в таком ряде размерностей - зависит от постоянно меняющейся военной доктрины. Артиллерийские системы в большей мере заменяются ракетами, поэтому и зарубежной печати мы находим требования. Мощности не приводили к увеличению полезной нагрузки. Действительно, но техническому уровню того времени вес винтов, редукторов к всего аппарата в целом увеличивался с повышением мощности быстрее, чем возрастала подъемная сила. Однако при создании нового полезного и тем более нового для народнохозяйственного применении конструктор не может мириться с понижением достигнутого уровня весовой отдачи.

Советские вертолеты первые образцы, в сравнительно короткие сроки были созданы, поскольку удельный вес поршневых двигателей всегда понижался с увеличением мощности. Но в 1953 г. после создания 13-тонного вертолета Сикорского S-56 с двумя поршневыми двигателями мощностью 2300 л. с размерный ряд вертолетов на Запале прервался и только в СССР, применив турбовинтовые двигатели. В середине пятидесятых годов надежность вертолетов стала значительно выше, следовательно, расширились и возможности их применения в народном хозяйстве. На первый план выдвинулись вопросы экономики.

Основной ударный вертолёт Армии США с середины 1980-х годов.

История

Успешное применение AH-1 «Кобра» во Вьетнаме подтвердило жизнеспособность идеи боевого вертолёта. В то же время ситуация с предполагаемым «наследником» «Кобры» оставалась неясной. Амбициозная и дорогостоящая программа AH-56 «Шайенн» продолжалась около десятилетия и была окончательно закрыта в 1972 году. Попытки найти временную замену в виде модели Сикорский S-67, модификаций S-61 и других вертолётов также оказались безуспешными. Наконец в 1972 г. Армия США начала программу усовершенствованного боевого вертолёта (Advanced Attack Helicopter, AAH), предназначенного в первую очередь для борьбы с танками противника в любое время суток и в плохих погодных условиях.

Основные требования, выдвигавшиеся к вертолёту AAH:

Вооружение - 30-мм пушка M230 Chain Gun, 16 противотанковых ракет AGM-114 или 4 установки с 19-ю 70-мм НАР Hydra 70
-Экипаж - 2 человека
-Характеристики: расчётная взлётная масса - 7260 кг, скороподъёмность - 12,7 м/с, перегоночная дальность с ПТБ - 1850 км
-Навигационное оборудование для полётов ночью и в плохих погодных условиях на высоте менее 30 м
-Двигатель - газотурбинный XT-700, что обеспечивало унификацию с проектируемым военно-транспортным вертолётом UH-60
-Система снижения ИК-излучения
-Обеспечение боевой живучести вертолета. В частности нулевая уязвимость вертолёта при одиночном поражении 12,7-мм пулей при скорости 490 м/с и минимизация уязвимости при поражении 23-мм ОФЗ снарядом. Возможность продолжения полёта в течение минимум 30 мин после указанного воздействия по любой части конструкции машины
-Предполагаемый срок службы - 15 лет
-Расчётная стоимость серийной машины - 14 млн. долларов, себестоимость производства 11 - 12 млн. долларов.
В конкурсе принимали участие пять авиастроительных фирм: Боинг-Вертол, Белл, Хьюз, Локхид, Сикорский. Летом 1973 года двум из этих фирм (Белл и Хьюз) были выданы контракты на разработку и выпуск прототипов. Фирма Белл предложила YAH-63 (Модель 409), представлявший развитие AH-1; прототип совершил первый испытательный полёт 22 ноября 1975 года. Чуть раньше, 30 сентября, впервые поднялся в воздух Хьюз YAH-64, пилотировавшийся лётчиками-испытателями Робертом Ферри (Robert Ferry) и Ралеем Флетчером (Raleigh Fletcher). В ходе проведённых армией сравнительных испытаний образец фирмы Хьюз показал своё значительное превосходство над конкурентом в скороподъёмности и манёвренности, и в целом его характеристики даже превосходили армейские требования. Свою роль сыграла и авария YAH-63 в одном из испытательных полётов. В декабре 1976 года было объявлено о победе в конкурсе фирмы Хьюз с вертолётом YAH-64.

После победы в конкурсе фирма продолжила долгие испытания вертолёта, внеся ряд поправок в его конструкцию и бортовое оборудование. В общей сложности объём лётных испытаний составил 2400 часов. Из-за ряда трудностей решение о серийном производстве было отложено на два года. Только летом 1981 года начались войсковые испытания вертолёта. Строевые экипажи остались довольны новой машиной, и 19 декабря того же года было принято решение о серийном выпуске вертолёта под обозначением AH-64A и названием «Апач».

Для выпуска «Апачей» был построен завод в г. Меса (Аризона). Выкатка первой серийной машины состоялась 30 сентября 1983 года, ровно через восемь лет после первого полёта AH-64. В следующем году фирма Хьюз была куплена корпорацией Макдоннел-Дуглас, к которой перешло и производство вертолёта. «Апачи» стали поступать в войска и распределялись по 18 вертолётов на эскадрилью. Первая эскадрилья достигла боеготовности в июле 1986 года. С 1989 года «Апачи» начали поступать в Национальную гвардию США. Серийный выпуск для нужд американских вооружённых сил было завершен в декабре 1994 года после постройки 827 машин. Средняя стоимость одного вертолёта ранней модификации AH-64A оценивается примерно в 14,5 млн. долларов.

Модификации

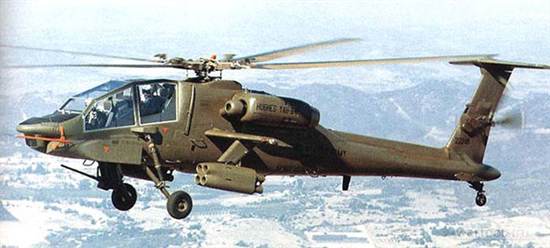

YAH-64 - прототип. Построено 5 экземпляров.

AH-64A - начальная серийная модификация. Сделано 827 вертолётов. В 1996-2005 годах 501 вертолёт был переоборудован в вариант AH-64D.

GAH-64A - вариант AH-64A, переоборудованный в наземный тренажёр. Переоборудовано 17 вертолётов.

JAH-64A - модификация для проведения специальных лётных исследований. Построено 7 машин.

WAH-64 - вариант для британской армии производства Augusta-Westland с двигателями Rolls-Royce.

AH-64B - вариант, модернизированный с учётом боевого опыта операции «Буря в пустыне». Оснащён увеличенным крылом, новыми средствами связи и навигации, усиленной бронезащитой. Разработка закончена в 1992 году.

AH-64C - модернизированный AH-64A. До прекращения программы в 1993 году было модернизировано всего два вертолёта.

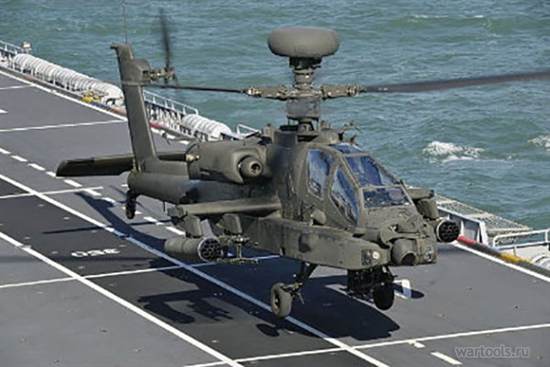

AH-64D Apache Longbow - вторая основная модификация «Апача» («Лонгбоу» означает «длинный лук»). Основная особенность - РЛС миллиметрового диапазона AN/APG-78 «Лонгбоу», расположенная в обтекаемом контейнере над втулкой несущего винта. Кроме того, установлены усиленные двигатели и новое бортовое оборудование. Поступил на вооружение в 1995 году, однако до 1997 года на «Апачах» этой модификации не оборудовалась надвтулочная РЛС. Планируется модернизировать в этот вариант все остающиеся AH-64A в 2008 году.

AH-64E AH-64 Block III - лопасти винтов сделаны из композитных материалов, двигатели T700-GE-701D (2000 л.с), более современная электронная система управления полетом, способен управлять несколькими беспилотными летательными аппаратами, скорость до 300 км/ч, дальность полета более 1,9 тыс. км.

Конструкция

Несущая система

Конструктивно АН-64 спроектирован по одновинтовой схеме с четырехлопастными винтами. Длина лопасти несущего винта составляет 6 метров. Лопасти композитные. Лопасти имеют 5 стальных лонжеронов покрытых стекловолокном. Задняя кромка покрыта крепким графитовым композиционным материалом, передняя сделана из титана. Титан способен выдерживать лёгкие касания винтом деревьев и прочих препятствий (это свойство необходимо при облёте и огибании местности на предельно малой высоте).

Силовая установка

AH-64 оснащены двумя двигателями.

Особенности конструкции

Двигатели AH-64 разнесены, являются взаимозаменяемыми.
-Также вертолёт оборудован экранными выхлопными устройствами (ЭВУ), для снижения теплового излучения выхлопа двигателей. Принцип её работы заключается в смешивании горячего выхлопа с холодным забортным воздухом.
-В носовой части фюзеляжа на турельной установке размещены: видеокамера, лазерная система измерения расстояния и подсвета цели, тепловизор, изображение с которого передаётся на телеэкран пилота, подвижная пушечная установка.
-Для снижения шума вертолёта, хвостовой винт заменен на Х-образный. Лопасти РВ установлены под разным углом, таким образом, каждый из них подавляет часть шума, производимого другим. В данном случае двойной винт работает тише одиночного.
-Основные опоры шасси (неубирающееся шасси), оснащены мощными амортизаторами. Амортизаторы способны поглотить энергию удара при аварийной посадке с вертикальной скоростью до 12,8 м/с, не допуская травмирования экипажа.
-Надвтулочный радар (для модификации D), исполняющий задачи картографирования и радиолокации.
-Система постановки ИК помех ALQ-144 и автомат выброса ИК ловушек.

РЛС APG-78

Дальность 8 км
-Диапазон мм (Ka диапазон)
-Количество сопровождаемых целей: 256
-РЛС обеспечивает:
-оповещение о ракетной атаке
-полёт на малых высотах
-обнаруживает излучающие РЛС
-автоматическое обнаружение подвижных и неподвижных целей и их классификация

TADS

Электронно-оптическая система TADS (Target Acquisition and Designation Sights, Pilot Night Vision System)

Система TADS включает в себя следующие подсистемы:
-лазерный дальномер-целеуказатель (LRF/D);
-ИК-система ночного видения (FLIR) с 30 кратным увеличением;
-оптическая система прямого видения (DVO);
-телевизионная система отображения в дневное время (DT);
-Углы обзора:
-+/- 120 по азимуту
-+30/-60 по углу места

Вооружение

Авиационная одноствольная автоматическая пушка M230

Калибр 30х113 мм
-Длина 1,68 м
-Масса 57,5 кг
-Скорострельность 600-650 выстрелов в минуту
-Начальная скорость снарядов 805 м/с
-Привод электрический
-Боеприпасы:
-патрон с осколочно-фугасным снарядом М799, снаряжение: 43 г взрывчатого вещества;
-патрон с бронебойно-кумулятивным снарядом M789 с бронепробитием около 300 мм гомогенной брони.

Боевое применение

«Боевое крещение» AH-64 свершилось в ходе американского вторжения в Панаму в декабре 1989 года. Полученный боевой опыт был достаточно символическим: в операции приняли участие всего 11 машин. Состоялось несколько успешных пусков ракет AGM-114.

Более серьёзным испытанием стала операция «Буря в пустыне» в 1991 году. Именно «Апачи» совершили первые выстрелы этой войны, совершив налёт в ночь на 17 января на две иракские радиолокационные станции в районе Багдада, угрожавшие коалиционной авиации над иракской столицей. Обе РЛС были уничтожены. В дальнейшем AH-64 участвовали в ряде пограничных столкновений с иракскими войсками в период воздушной фазы кампании. 24 февраля началось наземное наступление Многонациональных сил; за четыре дня наземной войны AH-64 показали себя как эффективное противотанковое средство. Также они выполняли непосредственную поддержку войск, иногда взаимодействуя с штурмовиками A-10. По одним американским данным, «Апачи» уничтожили свыше 500 иракских танков, а также множество другой бронетехники. По другим американским данным, было уничтожено 278 танков, при этом проверка на то, что эти цели уже были поражены другими средствами, не осуществлялась. Был зафиксирован случай, когда «Апач» за один вылет уничтожил восемь иракских Т-72. Также иногда от «Апачей» попадало и своим танкам. Потери в ходе операции составили 3 вертолёта.

В ходе военной операции НАТО против Югославии в 1999 году эскадрилья AH-64 была отправлена в Албанию и предназначалась для поддержки возможного сухопутного наступления в Косово. Однако в конце апреля - начале мая два «Апача» были потеряны во время тренировочных полётов над Албанией, экипаж одного из них погиб. В конечном счёте AH-64 участия в боевых действиях не приняли. По утверждениям некоторых неофициальных сербских источников, около десятка «Апачей» были выведены из строя 26 апреля в итоге атаки сербской авиации на авиабазу Ринас, однако сам факт проведения этой операции не подтверждается ни командованием НАТО, ни официальными сербскими представителями.

AH-64 активно использовались с первого дня вторжения в Ирак в марте 2003 года. Впервые были задействованы машины модификации AH-64D. В целом, «Апачи» подтвердили свою высокую репутацию в этой войне. Трудности возникали в основном из-за неудачной тактики применения, наиболее известным примером чего является рейд против бригады из состава дивизии Республиканской гвардии «Медина» 24 марта 2003 года. Во время взлёта один вертолёт разбился. Столкнувшись с неподавленной и хорошо организованной системой ПВО противника, 30 из 33 участвовавших в налёте «Апачей» получили повреждения. 1 вертолёт был сбит, из вернувшихся на базу вертолётов только 7 оставались полётопригодными, 2 повреждённых было списано. Экипаж сбитого вертолёта попал в плен, а вертолёт был позже уничтожен ударом авиации. «Апачам» удалось подбить 12 иракских танков. Один из пилотов «Апачей» чудом сумел довести машину до базы, после того как был ранен в шею пулей из автомата Калашникова, пробившей броню вертолёта.

С началом в Ираке партизанской войны потери AH-64 стали возрастать. Главной причиной этого является свойственная для партизанской войны неожиданность обстрела с земли, особенно во время полёта над городскими кварталами, когда практически невозможно определить, откуда ведётся огонь. Вертолёт просто физически не успевает совершить противозенитный манёвр. Кроме того, броня «Апача» предназначена лишь для защиты от огня из пулемётов и, частично, из малокалиберных зенитных орудий. Как и любой другой вертолёт, он уязвим для ракет ПЗРК. На 2005 год в Ираке только по боевым причинам было потеряно 27 «Апачей». В 2006 году иракцы уничтожили возле Багдада не менее 3 «Апачей». Иракские повстанцы тщательно изучали фотографии мест дислокации американских «Апачей», выложенные в сеть. Так, в 2007 году, на основе изучения снимков был произведён миномётный обстрел мест дислокации вертолётов, в результате которого было полностью уничтожено четыре AH-64. Кроме этого, в 2007 году, иракцы сбили в воздухе не менее 3 «Апачей». Таким образом, за первые четыре года войны иракцы уничтожили как минимум 37 вертолётов AH-64 «Апач». Потери по техническим причинам и ошибкам пилотов не известны.

Американские, британские и голландские вертолёты применяются в боевых операциях в Афганистане.

Израильские вертолёты впервые были применены в бою в 1991 году на территории Ливана. Они использовались во время ограниченных военных операций против «Хизбаллы» в 1993 и 1996 годах. Широкое применение «Апачи» получили в ходе второй палестинской Интифады 2000-2005 годов. Как правило, они наносили показательные удары по объектам палестинских организаций в ответ на проводимые диверсии, но приняли участие и в настоящей поддержке наземных войск в ходе операции «Защитная стена» в марте-апреле 2002 года. Во время Ливанской кампании летом 2006 года AH-64 использовались для нанесения ударов по целям на территории Ливана. Было потеряно три машины, в том числе две столкнулись друг с другом в воздухе. По предварительным данным, все потери были небоевыми, хотя «Хизбалла» взяла на себя ответственность за сбитие всех трёх вертолётов.

24 марта 2003 года телекомпании всего мира продемонстрировали видеозапись иракского телевидения: лежащий на земле AH-64 в окружении иракцев. Официальный Багдад заявил, что крестьянам удалось сбить два вертолёта, один из которых был сбит крестьянином Али Обейдом Мангашем из своего охотничьего ружья. Утверждалось, что меткий стрелок получил орден и назначенное Саддамом Хусейном за сбитый вертолёт США денежное вознаграждение - 50 миллионов динаров (около 20 тысяч долларов). Однако после того как активные боевые действия закончились, журналисты кувейтской газеты Аль-Раи Аль-Ам нашли Мангаша и узнали, что в действительности он не получил ни ордена, ни денег. Утром 24 марта он обнаружил на своём поле брошенный американский вертолёт (один из «Апачей», подбитых в ходе атаки на позиции дивизии «Медина») и сообщил о находке властям. Его проинструктировали рассказать приехавшей съёмочной группе, что вертолёт был сбит им из ружья, что якобы стало хорошим пропагандистским ходом. Экипаж вертолёта впоследствии был найден и взят в плен. Эта история превратилась в «городскую легенду», до сих пор имеющую некоторое распространение в Интернете. Тем не менее «Апач» не предоставлял полной защиты экипажа от малокалиберного оружия. Известны достоверные случаи ранения пилотов из автомата Калашникова.

Состоит на вооружении

Бахрейн (8 AH-64A)
-Великобритания.66 AH-64D на 2010 год. На вооружении находятся вертолёты WAH-64D, производившееся фирмой Уэстланд по лицензии (всего сделано 67 машин из предоставленных фирмой Боинг комплектов деталей). На них оборудованы британские двигатели Роллс-Ройс/Турбомека RTM 322. В британской армии они сменили вертолёты «Линкс» в качестве тактического ударного вертолёта.
-Греция 20 AH-64A,12 AH-64D на 2010 год
-Египет 35 AH-64A на 2010 год (36 AH-64A, которые предполагалось переоборудовать в AH-64D)

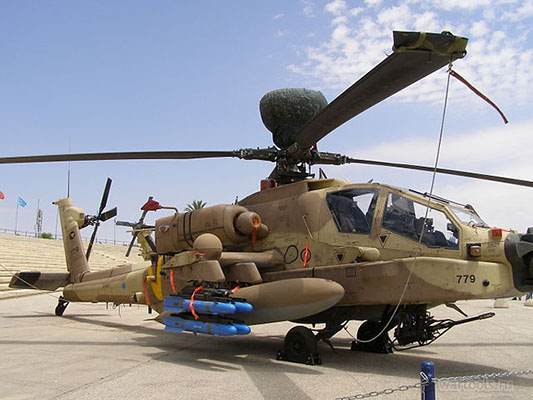

-Израиль (30 AH-64A, получивших местное наименование «Петен»;18 AH-64D «Сараф») на 2010 год
-Индия планирует 22 AH-64D Apache Longbow с 2011 года
-Индонезия планирует приобрести 8 AH-64E Apache Block III с 2014 года
-Катар 24 вертолёта на 2014 год
-Кувейт 12 AH-64D на 2010 год
-Нидерланды. 29 AH-64D на 2010 год. Королевские ВВС Нидерландов некоторое время располагали взятыми в лизинг AH-64A (12 машин), а затем сделали заказ на 30 AH-64D без радара. Голландские вертолёты в разное время располагались в Джибути, Боснии и Герцоговине, Афганистане.
-ОАЭ (30 AH-64A) на 2010 год
-Саудовская Аравия (12 AH-64A) на 2010 год
-Сингапур 12 AH-64D на 2010 год
-США 741 AH-64 (241 AH-64A, и 500 AH-64D на январь 2010)
-Китайская Республика - 6 на ноябрь 2013 года. В октябре 2010 заключён контракт на поставку 30-ти AH-64E Apache Block III
-Южная Корея в апреле 2013 заключён контракт на поставку до 2018 года 36-ти AH-64E Apache Block III
-Япония 10 AH-64D на 2010 год

Тактико-технические характеристики

ТТХ семейства АН-64

Технические характеристики
