Морская мина

Морская мина – морской боеприпас, устанавливаемый в воде для поражения подводных лодок, надводных кораблей и судов противника, а также для затруднения их плавания. Состоит из корпуса, заряда взрывчатого вещества, взрывателя и устройств, обеспечивающих установку и удержание мины под водой в определенном положении. Морские мины могут ставиться надводными кораблями, подводными лодками и летательными аппаратами (самолетами и вертолетами). Морские мины подразделяются по назначению, способу удержания в месте постановки, степени подвижности, по принципу действия взрывателя и управляемости после постановки. Морские мины снабжаются предохранительными, противотральными приборами и другими средствами защиты.

Существуют следующие виды морских мин.

Авиационная морская мина – мина, постановка которой осуществляется с авиационных носителей. Могут быть донными, якорными и плавающими. Для обеспечения устойчивого положения на воздушном участке траектории авиационные морские мины оснащаются стабилизаторами и парашютами. При падении на берег или мелководье взрываются от самоликвидаторов.

Акустическая морская мина – неконтактная мина с акустическим взрывателем, срабатывающим при воздействии на него акустического поля цели. Приемниками акустических полей служат гидрофоны. Применяются против подводных лодок и надводных кораблей.

Антенная морская мина – якорная контактная мина, взрыватель которой срабатывает при соприкосновении корпуса корабля с металлической тросовой антенной. Применяются, как правило, для поражения подводных лодок.

Буксируемая морская мина – контактная мина, у которой заряд взрывчатого вещества и взрыватель размещены в корпусе обтекаемой формы, обеспечивающем буксировку мины кораблем на заданной глубине. Применялись для поражения подводных лодок в Первую мировую войну.

Гальваноударная морская мина - контактная мина с гальваноударным взрывателем, срабатывающим при ударе корабля по выступающему из корпуса мины колпаку.

Гидродинамическая морская мина – неконтактная мина с гидродинамическим взрывателем, срабатывающим от изменения давления в воде (гидродинамического поля), вызванного движением корабля. Приемниками гидродинамического поля являются газовые или жидкостные реле давления.

Донная морская мина – неконтактная мина, имеющая отрицательную плавучесть и устанавливаемая на дне моря. Обычно глубина постановки мины не превышает 50-70 м. Взрыватели срабатывают при воздействии на их приемные устройства одного или нескольких физических полей корабля. Применяется для поражения надводных кораблей и подводных лодок.

Дрейфующая морская мина – сорванная с якоря штормом или подсечным тралом якорная мина, всплывшая на поверхность воды и перемещающаяся под воздействием ветра и течения.

Индукционная морская мина – неконтактная мина с индукционным взрывателем, срабатывающим от изменения напряженности магнитного поля корабля. Взрыватель срабатывает только под кораблем, имеющим ход. Приемником магнитного поля корабля служит индукционная катушка.

Комбинированная морская мина - неконтактная мина с комбинированным взрывателем (магнитно-акустическим, магнитно-гидродинамическим и др.), срабатывающим только при воздействии на него двух и более физических полей корабля.

Контактная морская мина – мина с контактным взрывателем, срабатывающим при механическом соприкосновении подводной части корабля с самим взрывателем или корпусом мины и ее антенными устройствами.

Магнитная морская мина – неконтактная мина с магнитным взрывателем, срабатывающим в тот момент, когда абсолютная величина напряженности магнитного поля корабля достигает определенного значения. В качестве приемника магнитного поля используется магнитная стрелка и другие магнитовоспринимающие элементы.

Неконтактная морская мина – мина с неконтактным взрывателем, срабатывающим от воздействия физических полей корабля. По принципу действия взрывателя неконтактные морские мины подразделяются на магнитные, индукционные, акустические, гидродинамические и комбинированные.

Плавающая морская мина – безъякорная мина, плавающая под водой на заданном углублении с помощью гидростатического прибора и других устройств; перемещается под действием глубинных морских течений.

Противолодочная морская мина - мина для поражения подводных лодок в подводном положении при их прохождении на различных глубинах погружения. Оснащаются преимущественно неконтактными взрывателями, реагирующими на физические поля, присущие подводным лодкам.

Реактивно-всплывающая морская мина – якорная мина, всплывающая с глубины под действием реактивного двигателя и поражающая корабль подводным взрывом заряда. Запуск реактивного двигателя и отделение мины от якоря происходит при воздействии физических полей корабля, проходящего над миной.

Самодвижущаяся морская мина - русское название первых торпед, применявшихся во второй половине XIX в.

Шестовая морская мина (ист.) – контактная мина, применявшаяся в 60-80-х гг. XIX в. Заряд взрывчатого вещества в металлической оболочке со взрывателем закреплялся на внешнем конце длинного шеста, который выдвигался вперед в носовой части минного катера перед минной атакой.

Якорная морская мина – мина, имеющая положительную плавучесть и удерживаемая на заданном углублении под водой с помощью минрепа (троса), соединяющего мину с лежащим на грунте якорем.

Парогазовая торпеда типа 53-27 поступила на вооружение флота в 1927 году. Существовало две модификации торпеды: 53-27л – для подводных лодок типа «Kalev» и 53-27к – для торпедных катеров с торпедными аппаратами жёлобного типа. В 1935 г. производство торпед было прекращено. Всего было выпущено 1912 торпед, из которых было использовано 214 в период Второй мировой войны. ТТХ торпеды: длина – 7-7,2 м; калибр – 533 мм; масса – 1675 – 1725 кг; масса ВВ – 200-265 кг; дальность хода – 3,7 км; скорость – 43,5 уз; глубина хода – 3-14 м; давление воздуха высокого давления – 180 атм.; мощность двигателя – 270 л.с.

Парогазовая торпеда была разработана на базе итальянской «53-F» и принята на вооружение в 1939 г. Она использовалась крупными надводными кораблями, торпедными катерами и подводными лодками. Известна модификация «53-38У» с удлинненым отделением зарада и увеличенной массой ВВ. К началу войны на вооружении находилось более 3 тысяч торпед. ТТХ торпеды: длина – 7,2 м; диаметр – 533 мм; масса – 1615 кг; масса ВВ – 300 кг; дальность – 4/8/10 км; скорость – 30,5/34,5/44, 5 узла; глубина хода – 0,5-14 м.

В 1939 г. торпеда 53-38 была модернизирована и получила обозначение 53-39, в результате чего увеличились масса заряда (на 17 кг) и скорость движения на каждом из режимов (на 5-6 узлов). Увеличение скорости хода этой торпеды при сохранении дальности было достигнуто за счет увеличения энергетических ресурсов: воздуха, воды и керосина, а также модернизации двигателя. Торпеда отличалась высокой точностью попадания в цель (при стрельбе на дальность 10 км отклонение составляло не более 100 м). Торпеда предназначавшалась для использования со всех классов надводных кораблей и подводных лодок. В ходе войны ее модификацию «53-39ПМ» оснастили прибором маневрирования для обеспечения траектории типа «зигзаг». ТТХ торпеды: длина – 7,3 м; калибр – 533 мм; масса – 1750 кг; масса ВВ – 317 кг; скорость – 51 узел; дальность – 8 км.

Торпеда «ЭТ-80» была принята в 1943 г. на вооружение подводных лодок. Всего за годы войны было выпущено 100 торпед, из которых лишь 16 было применено в бою. ТТХ торпеды: длина — 7,5 м; калибр 533 мм, масса — 1800 кг, масса ВВ — 400 кг; скорость – 29 узлов; дальность – 4 км; мощность двигателя — 80 кВт; глубина хода – 1 — 14 м.

Торпеды серии 450-мм калибра были разработаны на основе итальянской «45-F» и выпускались с 1938 г. в 4 модификациях: 45-36Н (корабельные), 45-36НУ (утяжеленная), 45-36АН (низкого торпедометания), 45-36АВ-А (высотного торпедометания). Торпеда предназначалась для сторожевых кораблей, эскадренных миноносцев типа «Новик», но использовалась и с подводных лодок, имевших торпедные аппараты, оборудованные 450-мм решетками. К началу войны на вооружении находилось 3,4 тыс. торпед из которых 1294 было использовано. ТТХ торпеды: длина – 5,7 — 6 м; калибр – 450 мм; масса – 935 — 1028 кг; масса ВВ – 200 — 284 кг; скорость – 32-41 узла; дальность хода – 3 — 6 км: глубина хода – 0,5 — 14 м; мощность двигателя – 92 — 176 л.с.

Гальваноударная, якорная всплывающая с грунта мина «ЭП-36» (эскадренная подлодочная) была принята на вооружение в 1941 г. Контактные колпаки мины выдвигались из гнезд корпуса пружинами после установки ее на заданную глубину. Мина оснащалась противопаравнным устройством «Чайка». Известна глубоководная модификация мины «ЭП-Г» образца 1943 г., которая устанавливалась на макимальной глубине 350 м с массой заряда в 260 кг. Она устанавливалась с подводных лодок типа «К» петлевым способом. Мины размещались в минно-балластной цистерне на рельсах, по которым они перемещались электролебёдкой и сбрасывались через днищевые люки. Одна лодка могла нести до 20 мин. Всего было выпущено 1714 мин. ТТХ мины: длина – 990 мм; ширина – 1076 мм; высота – 1630 мм; масса – 1050 кг; масса ВВ – 300 кг; длина минрепа – 155 -400 м; макимальная глубина постановки – 150/350 м; минимальный минный интервал – 50 м; время прихода мины в боевое положение – 2 — 5 минут; время подготовки мины к постановке – 8 минут; задержка взрыва – 0,3 с.

Авиационная высотная мина МАВ-1 изготавливалась на базе якорной мины обр. 1912 г. и была принята на вооружение в 1932 г. На базе якорной мины обр. 1926 г. (М-26) и МАВ-1 в 1933 г. создали новую якорную, контактную, парашютную мину, которую выпускали под обозначением МАВ-2. Носителями мин на наружной подвеске являлись самолеты «ДБ-ЗБ» и «ДБ-ЗФ». К началу войны на вооружении находилось 48 мин МАВ-1 и 200 мин МАВ-2. ТТХ мины МАВ-1: длина – 2670 мм; ширина – 950 мм; высота – 950 мм; масса – 920 кг; масса ВВ – 100 кг; длина минрепа – 100 м; максимальная глубина постановки – 100 м; минимальный интервал постановки – 30 м; высота сброса — до 3000 м; скорость постановки – до 300 км/ч. ТТХ мины МАВ-2: длина – 3500 мм; ширина – 1034 мм; высота – 950 мм; масса – 1420 кг; масса ВВ – 130 кг; длина минрепа – 130 м; максимальная глубина постановки – 142 м; минимальный интервал постановки – 55 м; высота сброса — до 4000 м; скорость постановки – до 165 км/ч.

В 1939 г. на вооружение была принята мина МИРАБ (мина индукционная речная авиационная для постановки с бреющего полета). Первоначально мина проектировалась как авиационная — в окончательном варианте предназначалась для постановки с надводных кораблей. К началу войны на вооружении находилось 95 мин. Некоторая их часть была модернизирована: вес взрывчатого вещества увеличен до 240 кг и обеспечена возможность для парашютного сбрасывания с самолета. ТТХ мины: длина – 1030 мм; ширина – 700 мм; высота – 700 мм; масса – 280 кг; масса ВВ — 64 кг; максимальная глубина постановки – 15 м; минимальный минный интервал – 25 м; время прихода в боевое положение – 3,5 минуты.

Якорная, контактная, беспарашютная мина «АМГ-1» (авиационная мина Гейро) была принята на вооружение в 1940 г. Она имела сфероцилиндрический корпус, на верхнем полушарии которого располагались пять гальваноударных колпаков, выдвигавшихся из гнезд корпуса мины пружинами после установки мины на заданную глубину. Корпус мины размещался на якоре обтекаемой формы с резиновыми и деревянными амортизаторами. Для стабилизации мины на воздушной траектории имелись баллистический наконечник и стабилизатор, которые отделялись от мины в момент приводнения. Мина устанавливалась петлевым способом, всплывая с грунта. Носителями мины являлись самолеты Ил-4 и А-20 с наружной подвеской. Самолет нес одну мину. Всего было выпущено 1915 мин. ТТХ мины: длина – 3600 мм; ширина – 940 мм; высота – 940 мм; масса – 1070 кг; масса ВВ – 260 кг; длина минрепа – 150 м; максимальная глубина постановки – 160 м; минимальный интервал постановки – 45 м; высота сброса — до 6000 м; скорость постановки – до 250 км/ч.

Противокорабельная контактная мина «ПЛТ» (подлодочная трубная) с ударно-механическим прибором, устанавливавшаяся на заданное углубление с помощью гидростатического прибора при всплытии с грунта была принята на вооружение в 1940 г. В результате проведенной модернизации в 1943 г. мина получила обозначение «ПЛТ-Г» (глубоководная) и могла использоваться на глубинах до 260 м. Использование мин требовало предварительного оборудования подводных лодок: установки специальных минных труб, приспособления балластных цистерн. Всего было выпущено 3439 мины обоих видов. ТТХ мины ПЛТ/ПЛТ-Г: длина – 1770 мм; ширина – 860 мм; высота – 795 мм; масса – 820 кг; масса ВВ – 230 кг; длина минрепа – 130/260; минимальный минный интервал – 55 м; время прихода в боевое положение – 5-15 минут; время подготовки мины к установке – 5 минут.

Плавающая контактная мина была принята на вооружение в 1942 г. Она оснащалась пневматическим прибором плавания мины, обеспечивавшим автоматическое удержание заданного углубления в течение 3-9 суток без появления на поверхности воды. Мина допускала установку углубления с точностью до 1 м. и ставилась из минных труб подводных минных заградителей типа «Л». Известна модификация «ПЛТ-3», которая могла устанавливаться через 533-мм торпедный аппарат подводной лодки. Кроме того, использовался глубоководный варинат «ПЛТ-Г» с максимальной глубиной постановки 260 м. и масса ВВ – 240 кг. Всего было выпущено 1267 мин. ТТХ мины: длина – 1779 мм; ширина – 860 мм; высота – 795 мм; масса – 765 кг; масса ВВ – 300 кг; минимальный минный интервал – 50 м; впеся прихода мины в боевое положение – 4 минуты.

Якорная корабельная контактная мина предназначалась для поражения надводных кораблей и судов противника в прибрежных водах. ТТХ мины: длина – 675 — 680 мм, ширина — 580 мм, высота – 970 — 980 мм; масса — 168 — 175 кг; масса ВВ — 20 кг; глубина постановки — 50 м.

Малая речная якорная гальваноударная мина Р-1 с обтекаемым корпусом принята на вооружение в 1939 г. Она предназначалась для использования на реках, морских побережьях и в шхерах против десантных кораблей. Мина могла применяться в море, однако район постановки был ограничен малой длиной минрепа увеличенного диаметра (13,5 м). ТТХ мины: длина – 1560 мм; ширина – 595 мм; высота – 710 мм; иасса – 275 кг; масса ВВ – 40 кг; длина минрепа – 35 м; максимальная глубина постановки – 35 м; минимальный минный интервал – 20 м; время прихода в боевое положение – 10-20 минут.

Антенная глубоководная морская мина была принята на вооружение в 1940 г. и служила для поражения судов и подлодок противника, а также для затруднения их плавания. Она выпускалась в двух модификациях — «АГ» и «АГСБ». Оружие представляло собой мину «КБ», оборудованную антенными устройствами.

После установки мины на заданное углубление две медные антенны, выравнивали свой электрический потенциал в морской воде. При касании какой-либо антенны корпусом подводной лодки баланс нарушался, что приводило к замыканию электрической цепи запала мины. Длина антенн обеспечивала перекрытие толщи воды в 60 м. В целях исключения безопасного прохода подводной лодки между верхней и нижней антенной на корпусе мины были установлены пять гальвано-ударных колпаков. Из-за незначительной прочности медных антенн по сравнению со стальным минрепом срок службы антенных мин был вдвое меньше, чем у обычных якорных, а на изготовление антенн каждой мины расходовалось до 30 кг дефицитной меди. В период войны антенный взрыватель был модернизирован посредством замены медных антенн стальными, равнопрочными с минрепом, и монтажом аппаратуры в едином блоке. Модернизированная мина получила название АГСБ («антенная глубоководная со стальными антеннами и аппаратурой, собранной в единый блок»). Также известен вариант мины «АГС» (КБ-2), имевший только нижнюю антенну и предназначенный для постановки в мелководных районах. Кроме того, выпускался глубоководный вариант мины «АГС-Г» с макисмальной глубиной установки в 500 м. Всего было выпущено более 2 тысяч мин. ТТХ мины: длина – 2161 мм; ширина – 927 мм; выота – 1205 мм; масса – 1120 кг; масса заряда – 230 мм; длина минрепа – 360 м; максимальная глубина постановки – 320 м; минимальный минный интервал – 35 м; время прихода мины в боевое положение — 10-20 минут; задержка взрыва – 3 секунды; длина антенны – 35 м; время подготовки мины к установке – 20 минут.

Корабельная большая (КБ) якорная морская мина была принята на вооруженеие в 1931 г. В 1940 г. ее модернизированный вариант выпускался под обозначением «КБ-3». Одной из особенностей мины КБ было наличие предохранительных чугунных колпаков, закрывающих гальваноударные элементы — минные рожки. Предохранительные колпаки фиксировались на корпусе с помощью предохранительной чеки и специальной стальной стропки с сахарным предохранителем. Перед постановкой мины чека удалялась, и предохранительный колпак удерживался лишь стропкой. После постановки мины происходило таяние сахара, распускание стропки и открытие стопора, предохранительный колпак освобождался и с помощью пружинного устройства сбрасывался, после чего мина приходила в боевое состояние. Начиная с 1941 г. в минах стал применяться клапан потопления, обеспечивающий самозатопление мины, сорвавшейся с якоря, что обеспечивало безопасность своих кораблей в районах, прилегающих к оборонительным минным заграждениям. Всего было выпущено около 8 тысяч мин. ТТХ мины: длина – 2162 мм; ширина – 927 мм; высота – 1190 мм; масса — 1065 кг; масса ВВ – 230 кг; длина минрепа – 263 м; минимальная глубина постановки – 9 м; минимальный интервал постановки – 35 м; время подготовки мины для постановки – 5 минут; время прихода мины в боевое положение — 10-20 минут; задержка взрыва – 0,3 с; срок службы – до 2 лет.

Авиационные магнитные донные мины «АМД-500» и «АМД-1000» были приняты на вооружении в 1942 г. Они имели цилиндрическую форму, снаряжались индукционным двухканальным неконтактным взрывателем и снабжались устройством, задерживающим взрыв на 4 секунды с момента начала работы программного реле. Их особенность — чувствительность взрывателя под действием остаточного магнитного поля корабля или подводной лодки на глубинах до 30 метров. Батареи мин, ёмкостью 6 ампер-часов, питали всю электросхему и имели выходные напряжения 4,5 и 9 вольт, соответственно. Взрывчатое вещество содержало смесь 60% тротила, 34% гексогена и 16% алюминиевой пудры. Мины могли, как сбрасываться с самолета, так и устанавливаться с подводной лодки или надводного окрабля. В авиационном варианте мина ставилась с парашютом, отделявшимся в момент приводнения. В качестве противотральных устройств применялись: прибор срочности, обеспечивавший задержку включения аппаратуры на срок до шести суток, и прибор кратности, допускавший до двенадцати холостых срабатываний. ТТХ мины: длина – 2800/3780; ширина – 450/533 мм; высота – 450/533 мм; масса – 500/1000 кг; масса ВВ – 300/700 кг; интервал постановки – 70 м; высота сброса до 300/600 м; скорость сброса до 250/300 км/ч.

Мина была разработана на базе обр. 1912 г. и принята на вооружение в 1926 г. Форма корпуса мины была изменена с шаровой на сфероцилиндрическую. Для облегчения постановки мины, она на тележечном якоре располагалась горизонтально. Мина оснащалась ударно-механическим взрывателем. К началу войны было выпущено 26,8 тысяч мин. ТТХ мины: длина – 1840 мм; ширина – 900 мм; высота – 1000 мм; масса – 960 кг; масса ВВ – 242-254 кг; длина минрепа – 130 м; минимальный минный интервал – 55 м.

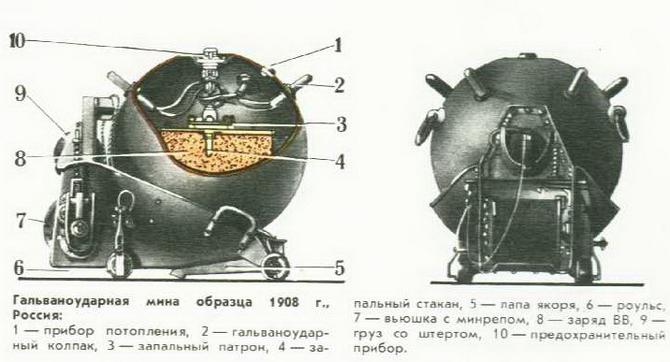

Якорная гальваноударная мина обр. 1908 г. была создана путем модернизации мины обр. 1906 г. К началу войны СССР располагал 12,2 тысячами мин обр. 1908, 1912 и 1916 гг. В 1939 г. мина обр. 1908 г. была модернизирована и получила обозначение «Мина обр. 1908/39 г.».

Мины применялись против кораблей небольшого водоизмещения, против тральщиков у внешней кромки позиционных заграждений, иногда — в качестве противолодочных, для чего ставились с углублением 24 и 40 м. ТТХ мины обр.1908/39: длина – 1280 мм; ширина – 915 мм; высота – 1120 мм; масса – 592 кг; масса ВВ – 115 кг; длина минрепа – 110 м; минимальный минный интервал – 35 м.

Минный защитник «МЗ-26» поступил на вооружение в 1926 г. и был предназначен для защиты минных заграждений от вытраливания путем разрушения контактных тралов. При постановке защитника магазин с четырьмя буями отделялся от якоря и устанавливался на заданное углублении, затем один из буев отделялся от магазина и всплывал на длину буйрепа. Когда трос контактного трала касался буйрепа, он скользил по тросу до ближайшего подрывного патрона. При срабатывании патрона трос контактного трала перебивалсвя и трал выходил из строя. Защитник действовал 4 раза до израсходования буев. Минные защитники ставились в 1-2 ряда перед минными заграждениями. ТТХ устройства: длина – 1240 мм; ширина – 720 мм; высота – 1270 мм; масса – 413 кг; масса ВВ – 1 кг; длина минрепа – 110 м; время прихода в боевое положение – 10 — 20 минут.

Глубинные бомбы в СССР были приняты на вооружение в 1933 г. Существовало два типа бомб: большая глубинная бомба «ББ-1» со взрывателем «К-3» и малая — «БМ-1». «ББ-1» — основная тяжелая глубинная бомба советского ВМФ в период Второй мировой войны предназначалась для уничтожения подводных лодок. ТТХ бомбы: высота – 712 мм; диаметр – 430 мм; масса заряда – 135 кг; общая масса – 165 кг; скорость погружения – 2,5 м/с; первый пояс установки взрыва – 10 м; последний пояс установки взрыва – 100 м; радиус разрушительного действия – 5 м; минимальное допустимое расстояние между двумя сбрасываемыми бомбами – 25 м; минимальное безопасное расстояние до сбрасываемого корабля – 75 м. «БМ-1» применялась с тихоходных кораблей и катеров, не успевавших за время погружения бомбы отойти на безопасное расстояние, и для профилактического бомбометания, в том числе, для подрыва донных магнитных и акустических мин. «БМ-1» имела скорость погружения – 2,1-2,3 м/с; глубина погружения – до 100 м; общая масса – 41 кг; масса ВВ – 25 кг; длина – 420 мм; диаметр – 252 мм; радиус эффективного поражения до 3,5 м.

Мина морская является самодостаточным размещенным в воде с целью повреждения либо разрушения корпусов кораблей, подводных лодок, паромов, катеров и прочих плавсредств. В отличие от мины находятся в «спящем» положении до момента контакта с бортом судна. Военно-морские мины могут быть использованы как для нанесения прямого урона противнику, так и для затруднения его передвижений на стратегических направлениях. В международном праве правила ведения минной войны установлены 8-й Гаагской конвенцией 1907 года.

Классификация

Морские мины классифицируются по следующим признакам:

• Типу заряда - обычные, специальные (ядерные).
• Степени избирательности - обычные (для любых целей), избирательные (распознают характеристики судна).
• Управляемости - управляемые (по проводам, акустически, по радио), неуправляемые.
• Кратности - кратные (заданное количество целей), некратные.
• Типу взрывателя - неконтактные (индукционные, гидродинамические, акустические, магнитные), контактные (антенные, гальваноударные), комбинированные.
• Типу установки - самонаводящиеся (торпедные), всплывающие, плавающие, донные, якорные.

Мины обычно имеют округлую либо овальную форму (за исключением мин-торпед), размеры от полуметра до 6 м (и более) в диаметре. Якорные характеризуются зарядом до 350 кг, донные - до тонны.

Историческая справка

Впервые морские мины стали использоваться китайцами в 14-м веке. Конструкция их была довольно простой: под водой находилась просмоленная бочка с порохом, к которой вел фитиль, поддерживаемый на поверхности поплавком. Для использования требовалось в нужный момент поджечь фитиль. Применение подобных конструкций встречается уже в трактатах 16-го века в том же Китае, но в качестве взрывателя использовался более технологичный кремневый механизм. Усовершенствованные мины применяли против японских пиратов.

В Европе первая мина морская была разработана в 1574 году англичанином Ральфом Раббардсом. Спустя столетие голландец Корнелиус Дреббель, служивший в артиллерийском управлении Англии, предложил свою конструкцию малоэффективных «плавающих хлопушек».

Американские разработки

По-настоящему грозная конструкция была разработана в США в период войны за независимость Давидом Бушнелем (1777 г.). Это была все та же пороховая бочка, но оснащенная механизмом, детонировавшим при столкновении с корпусом судна.

В разгар гражданской войны (1861 г.) в США Альфредом Ваудом придумана двухкорпусная плавающая морская мина. Название для нее подобрали подходящее - «адская машина». Взрывчатое вещество располагалось в металлическом цилиндре, находившемся под водой, который удерживала плавающая по поверхности деревянная бочка, одновременно служившая поплавком и детонатором.

Отечественные разработки

Впервые электрический взрыватель для «адских машин» изобрел российский инженер Павел Шиллинг в 1812 году. Во время неудачной осады Кронштадта англо-французским флотом (1854 г.) в Крымскую войну отлично себя зарекомендовала мина морская конструкции Якоби и Нобеля. Полторы тысячи выставленных «адских машин» не только сковали перемещение неприятельского флота, но ими были также повреждены три крупных британских парохода.

Мина Якоби-Нобеля обладала собственной плавучестью (благодаря воздушным камерам) и не нуждалась в поплавках. Это позволяло устанавливать ее скрытно, в толще воды, подвешивая на цепях, или пускать по течению.

Позже активно применялась сфероконическая плавающая мина, удерживаемая на требуемой глубине небольшим и малозаметным буйком или якорем. Впервые была применена в русско-турецкую войну (1877-1878 гг.) и стояла на вооружении флота с последующими улучшениями до 1960-х годов.

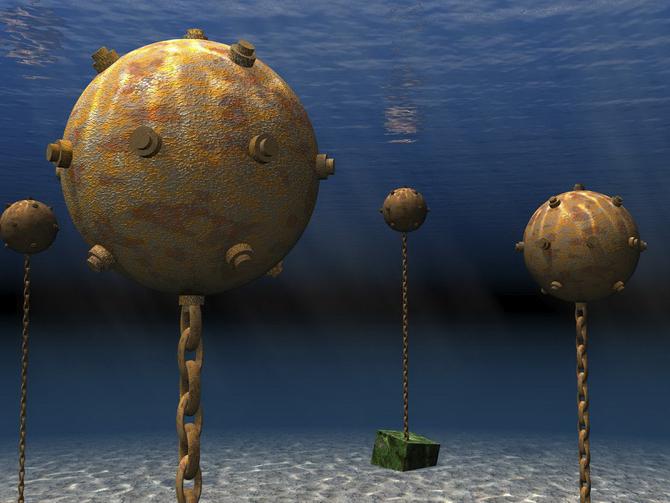

Якорная мина

Она удерживалась на необходимой глубине якорным концом - тросом. Притапливание первых образцов обеспечивалось ручной настройкой длины троса, что требовало много времени. Лейтенант Азаров предложил конструкцию, позволявшую автоматически устанавливать морские мины.

Устройство оснащалось системой из свинцового груза и подвешенного над грузом якоря. Якорный конец наматывался на барабан. Под действием груза и якоря барабан высвобождался от тормоза, и конец сматывался из барабана. Когда груз достигал дна, сила вытягивания конца уменьшалась и барабан стопорился, за счет чего «адская машина» погружалась на глубину, соответствующую расстоянию от груза до якоря.

Начало XX века

Массово морские мины стали применяться в веке двадцатом. Во время боксерского восстания в Китае (1899-1901 гг.) имперская армия заминировала реку Хайфэ, прикрывая путь к Пекину. В русско-японском противостоянии 1905 года развернулась первая минная война, когда обе стороны активно использовали массовые постановки-заграждения и прорывы при помощи тральщиков.

Данный опыт был перенят в Первую мировую. Немецкие морские мины препятствовали высадке британского десанта и сковывали действия Подводные лодки минировали торговые пути, заливы и проливы. Союзники не остались в долгу, практически перекрыв для Германии выходы из Северного моря (для этого понадобилось 70 000 мин). Общая численность используемых «адских машин» экспертами оценивается в 235 000 штук.

Морские мины Второй мировой войны

В годы войны на морских театрах боевых действий было поставлено около миллиона мин, в том числе в водах СССР - более 160 000. Германией были установлены орудия смерти в морях, озерах, реках, в ледовом и в низовье реки Оби. Отступая, противник минировал портовые причалы, рейды, гавани. Особенно жестокой была минная война на Балтике, где немцами только в Финском заливе поставлено было более 70 000 шт.

В результате подрыва на минах затонуло примерно 8000 кораблей и судов. Кроме того, тысячи кораблей получили тяжелые повреждения. В европейских водах уже в послевоенное время на морских минах подорвались 558 судов, 290 из которых затонули. В первый же день начала войны на Балтике подорвались эсминец «Гневный» и крейсер «Максим Горький».

Немецкие мины

Инженеры Германии в начале войны удивили союзников новыми высокоэффективными типами мин с магнитным взрывателем. Мина морская взрывалась не от контакта. Кораблю достаточно было подплыть достаточно близко к смертоносному заряду. Его ударной волны хватало, чтобы разворотить борт. Поврежденным судам приходилось прерывать миссию и возвращаться для ремонта.

Больше других страдал английский флот. Черчилль лично поставил наивысшим приоритетом разработать похожую конструкцию и найти эффективное средство для обезвреживания мин, но британские специалисты не могли раскрыть секрет технологии. Помог случай. Одна из сброшенных немецким самолетом мин увязла в прибрежном иле. Оказалось, что взрывной механизм был довольно сложным и базировался на Земли. Исследования помогли создать эффективные

Советские морские мины были не столь технологичными, но не менее эффективными. В основном использовались модели КБ «Краб» и АГ. «Краб» представлял собой якорную мину. КБ-1 на вооружение принята в 1931 году, в 1940-м - модернизированная КБ-3. Предназначены для массовых минных постановок, всего в распоряжении флота к началу войны было около 8000 единиц. При длине 2 метра и массе свыше тонны устройство вмещало 230 кг взрывчатки.

Мина антенная глубоководная (АГ) применялась для затопления подлодок и судов, а также для затруднения судоходства неприятельского флота. По сути это была модификация КБ с антенными устройствами. При боевой постановке в морской воде между двумя медными антеннами выравнивался электрический потенциал. При касании антенной корпуса подлодки либо судна баланс потенциалов нарушался, что вызывало замыкание электроцепи запала. Одна мина «контролировала» 60 м пространства. Общие характеристики соответствуют модели КБ. Позже медные антенны (требовавшие 30 кг ценного металла) заменили стальными, изделие получило обозначение АГСБ. Немногие знают, как называется морская мина модели АГСБ: антенная глубоководная со стальными антеннами и аппаратурой, собранной в единый блок.

Обезвреживание мин

Спустя 70 лет морские мины Второй мировой до сих пор представляют опасность для мирного пароходства. Большое их количество до сих пор остается где-то в глубинах Балтики. До 1945 года лишь 7 % мин были обезврежены, остальные потребовали десятилетий опасной работы по разминированию.

Основная тяжесть борьбы с минной опасностью легла на личный состав кораблей-тральщиков в послевоенные годы. Только в СССР было задействовано около 2000 тральщиков и до 100 000 человек личного состава. Степень риска была исключительно высокой из-за постоянно противодействующих факторов:

• неизвестности границ минных полей;
• разных глубин установки мин;
• различных типов мин (якорных, антенных, с ловушками, донных неконтактных с приборами срочности и кратности);
• возможности поражения осколками разорвавшихся мин.

Технология траления

Способ траления был далеко не совершенен и опасен. Рискуя подорваться на минах, корабли шли по минному полю и тянули за собой трал. Отсюда постоянное стрессовое состояние людей от ожидания смертельного взрыва.

Подрезанную тралом и всплывшую мину (если она не взорвалась под кораблем или в трале) надо уничтожить. При волнении моря закрепить на ней подрывной патрон. Подрыв мины надежнее ее расстрела из так как зачастую снаряд пробивал оболочку мины, не задев взрыватель. Невзорвавшаяся боевая мина ложилась на грунт, представляя новую, уже не поддающуюся ликвидации опасность.

Вывод

Морская мина, фото которой внушают страх одним только видом, до сих пор является грозным, смертоносным, при этом дешевым оружием. Устройства стали еще более «умными» и более мощными. Существуют разработки с установленным ядерным зарядом. Помимо перечисленных видов, существуют буксируемые, шестовые, метательные, самодвижущиеся и прочие «адские машины».

Минное оружие было первым, примененным на заре появления подводных лодок. Со временем оно уступило пальму первенства торпедам и ракетам, однако не потеряло свой актуальности по сей день. На современных ПЛ на вооружение приняты мины следующих видов:
- якорные
- донные
- всплывающие
- мины-торпеды
- мины-ракеты

Якорная мина ПМ-1 предназначена для поражения подводных лодок. Ставится из 533-мм торпедных аппаратов (по 2 шт.) на глубинах до 400 м, углубление мины 10−25 м. Вес взрывчатого вещества - 230 кг, радиус реагирования акустического взрывателя 15−20 м. Условия постановки якорной антенной мины ПМ-2, принятой на вооружение в 1965 г., такие же, однако она может поражать подводные лодки и надводные корабли на глубинах до 900 м.
Морская донная мина МДМ-6 предназначена для борьбы с надводными кораблями и подводными лодками. Оснащена 3-х канальным неконтактным взрывателем, имеющим акустический, электромагнитный и гидродинамический каналы и приборы срочности, кратности, ликвидации. Калибр - 533 мм. Глубина постановки до 120 м.

Самотранспортирующаяся донная мина МДС также предназначена для поражения надводных кораблей и подводных лодок. Постановка на позицию происходит путем выстреливания мины из 533-мм торпедного аппарата ПЛ, после чего она продолжает самостоятельное движение к месту покладки с помощью торпеды-носителя. Подрыв мины происходит после подхода цели на расстояние, достаточное для срабатывания неконтактного взрывателя. Опасная зона - до 50 м. Может ставиться в океанских, морских и прибрежных районах, минимальная глубина постановки - 8 м.

Якорная неконтактная реактивно-всплывающая мина РМ-2 предназначена для поражения надводных кораблей и подводных лодок. Применяется из 533-мм торпедных аппаратов ПЛ. Мина состоит из корпуса и якоря. К корпусу крепится реактивный твердотопливный двигатель. Движение в направлении цели начинается после срабатывания неконтактного взрывателя от воздействия физических полей корабля-цели. Имеется также и контактный взрыватель.

Противолодочная мина-торпеда ПМТ-1 принята на вооружение в 1972 г. Представляет собой комбинацию якорной мины и малогабаритной торпеды типа МГТ-1 калибра 406 мм. Ставится из 533-мм торпедных аппаратов ПЛ. Якорная противолодочная мина-ракета ПМР-2 является комбинацией якорной мины с подводной ракетой. Состоит из стартового контейнера, ракеты и якоря. Движение ракеты к цели начинается после срабатывания системы обнаружения, вызванного воздействием физических полей ПЛ. Поражение цели происходит подрывом заряда ракеты контактным или неконтактным взрывателем.

Морская шельфовая мина МШМ предназначена для борьбы с подводными лодками и надводными кораблями в прибрежных районах. Представляет собой комбинацию донной мины с подводной ракетой. Устанавливается на грунт в вертикальном положении. Акустическая аппаратура мины обеспечивает обнаружение цели. Подводная ракета, стартующая из корпуса МШМ, оснащена неконтактной акустической аппаратурой, позволяющей эффективно поражать цель. Калибр - 533 мм.

Вечером 10 ноября 1916 г. корабли германской 10-й флотилии в составе 11 новеньких эсминцев по 1000 тонн водоизмещения, спущенных на воду в 1915 г., вышли из занятой немцами Либавы на просторы Балтики и взяли курс к устью Финского залива. Немцы имели в виду нанести удар по русским кораблям. Их эсминцы уверенно шли вперед. Со свойственной немцам тупой самоуверенностью германские офицеры и в те годы не верили в силу и умение противника, а мины… вряд ли русские минные заграждения непроходимы и опасны.

Быстро сгущалась темнота осеннего вечера. Эсминцы шли в строе кильватера и «вытянулись в длинную прямую линию. С головного корабля видели только темные силуэты трех задних эсминцев; остальные точно слились с окружающим мраком.

Первый подводный удар обрушился на немцев около 21 часа. К этому времени три концевых корабля порядком отстали. Командир флотилии миноносцев Виттинг знал об этом, но по-прежнему продолжал вести свои корабли вперед. И вдруг радио принесло ему первую тревожную весть: эсминец «V.75» - один из отставших - наскочил на русскую мину. Тяжелым молотом ворвался подводный удар внутрь корабля и настолько повредил его, что не было смысла спасать эсминец, впору было спасти людей. Едва только второй эсминец «S.57» принял на борт команду, как «V.75» получил второй удар, разломился на три части и пошел ко дну. «S.57» с удвоенной командой стал отходить, но тут же грозно прозвучал еще один подводный удар. Третьему кораблю «G.89» пришлось срочно утраивать свою команду и принимать на борт всех людей с «S.57», который отправился «догонять» «V.75».

Под свежим впечатлением от русских минных ударов командиру «G.89» было не до смелых рейдов и он скомандовал возвращение на базу.

Так растаяла концевая тройка линии германских эсминцев. Остальные восемь продолжали итти к Финскому заливу. Здесь немцы не встретили русских легких сил. Тогда они вошли в бухту Балтийского порта и начали обстрел города. Этим бессмысленным обстрелом немцы выразили свое озлобление за понесенные потери.

Закончив обстрел, германские эсминцы легли на обратный курс. И тогда снова море вскипело подводными взрывами. Первым наскочил на мину «V.72». Шедший вблизи «V.77» снял с подорванного корабля людей. Командир этого эсминца решил уничтожить «V.72» артиллерийские огнем. В непроглядной темноте ночи раздались залпы орудий. На головном корабле не разобрались, в чем дело, и решили, что на хвост колонны напали русские. Тогда передние эсминцы сделали поворот на 180° и пошли на помощь. Не прошло и минуты, как один из них - «G.90» - получил удар около машинного отделения и последовал за «V.72». Точно распуганная волчья стая, германские эсминцы бросились в разные стороны, лишь бы поскорее вырваться из смертельного кольца русских мин. «Победная» спесь слетела с немецких офицеров, им было не до побед. Во что бы то ни стало надо было довести хотя бы уцелевшие корабли до своих баз. Но в 4 часа глухой взрыв и взметнувшийся над «S.58» водяной смерч известили флотилию о потере пятого миноносца. Корабль медленно погружался, а вокруг, точно осаждая его, не позволяя приблизиться другим эсминцам, стояли грозные русские мины, замеченные с поверхности воды. Лишь шлюпкам с «S.59» удалось проникнуть сквозь этот смертельный подводный частокол и снять команду с гибнущего корабля. Теперь ожидание очередной катастрофы не покидало немцев. И действительно, через полтора часа «S.59» постигла та же судьба, что и «S.58», а еще через 45 минут пошел ко дну и «V.76» - седьмой эсминец, погибший на русских минах, искусно расставленных на вероятных путях неприятельских кораблей.

За 1600 дней первой мировой войны немцы потеряли на минах 56 эсминцев. Одну восьмую часть этого количества они потеряли в ночь с 10 на 11 ноября 1916 г.

За все время первой мировой войны русские минеры поставили в водах Балтики и Черного моря около 53 000 мин. Эти мины скрывались под водой не только у своих берегов для их защиты. Подбираясь к неприятельским берегам, проникая чуть ли не в самые его базы, отважные моряки нашего флота усеивали минами прибрежные воды на юге Балтики и на Черном море.

Немцы и турки не знали покоя и безопасности у собственных берегов, и там их подстерегали русские мины. На выходах из баз, на прибрежных путях - фарватерах их корабли взлетали на воздух, шли ко дну.

Страх перед русскими минами сковывал действия неприятеля. Срывались, расстраивались военные перевозки врага, его боевые операции.

Русские мины действовали безотказно. На них погибали не только боевые корабли, но и многочисленные транспорты противника.

Один из германских подводных «ассов» Хасхаген писал в своих воспоминаниях: «В начале войны лишь одна мина представляла опасность - мина русская. Ни один из командиров, которым была «поручена Англия», - а мы, собственно говоря, все были такими, - не шел охотно в Финский залив. «Много врагов - много чести» - отличное изречение. Но вблизи русских с их минами честь была слишком велика… Каждый из нас, если не был к тому принужден, старался избегать «русских дел».

Во время первой мировой войны много вражеских кораблей погибло на минных заграждениях союзников России. Но эти успехи были достигнуты не сразу. В самом начале войны минное оружие англичан и французов оказалось очень несовершенным. И тем и другим пришлось позаботиться об улучшении минной техники флота. Но для учебы уже не было времени, надо было найти источник готового опыта, высокой минной техники и позаимствовать его. И вот двум странам, располагавшим могущественными, передовыми по своей технике и многочисленными флотами, пришлось обратиться за помощью к России. Да и сами немцы старательно учились у русских искусству минной войны. Во все времена минная техника стояла у русских военных моряков на большой высоте - они были не только смелыми, но и искусными, инициативными, изобретательными минерами. Русские мины отличались высокой боеспособностью, тактика и техника постановки минных заграждений в русском флоте были отличными.

Из России послали в Англию 1000 мин образца 1898 г. и минных специалистов, которые обучали англичан, как нужно создавать, изготовлять мины, как нужно их ставить, чтобы они наверняка, без «промаха» били по вражеским кораблям. Затем, по просьбе англичан, им послали наши мины образцов 1908 и 1912 гг. И только поучившись у русских минеров, позаимствовав их богатый опыт учебы в мирное время и боевого применения мин во время войны, англичане научились создавать собственные образцы хороших мин, научились применять их и в свою очередь оказали большое влияние на прогресс минного оружия.

Во вторую мировую войну минное оружие союзников оказалось лучше, боеспособнее, вернее, чем германское, несмотря на все разрекламированные немцами их «новинки».

Там, где Северное море сливается с Атлантическим океаном, Англию и Норвегию разделяет очень широкий водный проход; между их берегами - больше 216 миль. Свободно, без особых предосторожностей проходят здесь корабли в мирное время. Не то было во время первой мировой войны, особенно в 1917 г.

Под водой, во всю ширину прохода скрывались мины. 70 000 мин в несколько рядов, как частокол, перегородили проход. Эти мины были поставлены англичанами и американцами, чтобы закрыть для германских подводных лодок выход на север.

Только одна узкая водная тропинка была оставлена для прохода своих кораблей. Этот подводный «частокол» получил название «великое северное заграждение».

Оно было самым большим по числу мин и величине загражденного района. Кроме этого заграждения, обе стороны поставили еще много других. Подводные «частоколы», целые цепи из сотен и тысяч мин, защищали прибрежные морские районы воюющих стран, перегораживали узкие водные проходы. Больше 310 000 этих подводных снарядов скрывалось в водах Северного, Балтийского, Средиземного, Черного и Белого морей. Более 200 боевых кораблей, десятки тральщиков (судов, предназначенных для обнаружения и уничтожения мин) и около 600 торговых судов погибли на минных заграждениях в первую мировую воину.

Во время второй мировой войны мины приобрели еще большее значение. В дни, когда пишутся эти строки, еще не опубликованы результаты минной войны на море. Но и те некоторые данные, которые опубликованы в печати, позволяют сказать, что обе стороны широко воспользовались усовершенствованиями в устройстве мин, новыми способами их постановки и непрерывно, очень активно применяли минное оружие.

Подводный «частокол»

В первую мировую войну мины больше всего выставлялись для защиты прибрежных районов и морских путей сообщения. Такие заграждения выставлялись заблаговременно, в некоторых случаях еще до объявления войны, на морских позициях, прикрывающих подходы к своим водам. Позиция для такого минного заграждения выбиралась так, чтобы его можно было защищать и кораблями флота и береговой артиллерией.

Тысячи мин выстраивались в линиях такого заграждения, которое так и называется - «позиционным».

Одно из позиционных заграждений было выставлено еще до начала войны 1914 г. при входе в Финский залив. Оно называлось «Центральной минной позицией», состояло из тысяч мин и охранялось кораблями Балтийского флота и береговыми батареями. В течение всей войны, особенно в начале ее, это заграждение обновлялось и наращивалось.

Минные заграждения, которые ставятся у самых берегов, чтобы мешать кораблям противника приблизиться и не позволить им высадить десант, называются оборонительными.

Но существует еще один вид заграждений, в которых мины как будто и не защищают и не нападают, а только угрожают и угрозой заставляют корабли противника менять курс, замедлять свои движения или вовсе отказываться от операции. Иногда, если неприятель заметался в растерянности или пренебрег угрозой этих мин, они превращаются в наступающую силу и топят вражеские корабли. Такие заграждения называются маневренными. Их ставят во время боя в разные его моменты, чтобы затруднить маневрирование неприятельских кораблей. Мины маневренного заграждения должны очень быстро, как только их поставили, становиться опасными.

Очень часто мины применяются и как оружие для нападения - минные заграждения ставятся у неприятельских берегов, в чужих водах. Такие заграждения получили название «активных».

Во вторую мировую войну минирование неприятельских вод сделалось одной из наиболее часто применяемых операций. Появившиеся еще в первую мировую войну воздушные минные заградители сделали возможным широкое применение активных заграждений.

Современные самолеты проникают в глубокие тылы неприятельских государств и усеивают реки и озера минами. Они выполняют те операции, которые не могут быть осуществлены ни надводными, ни подводными кораблями.

Вначале союзникам приходилось, главным образом, защищать минами свои берега, чтобы помешать фашистскому флоту выполнять наступательные операции. Красный Флот ставил минные заграждения, которые надежно прикрывали фланги Красной Армии, упиравшиеся в моря.

Важную роль сыграли английские мины, опоясавшие подходы к Британским островам и не позволившие немцам вторгнуться с моря в Англию. В конце концов фашистам пришлось отказаться от нападений с моря, у них не осталось шансов на успех.

Пока союзники оборонялись минами, немцы вели наступательные минные операции. Они минировали воды у берегов своих противников, у выходов из их морских баз. Они пытались делать это и позднее.

Но вскоре союзники перешли от минной обороны к минному наступлению. Наступил поворотный момент минной войны, примерно осенью 1942 г., когда союзники сами начали широко ставить активные минные заграждения у берегов Германии, запирать корабли фашистов в их базах, сковывать их движение даже по прибрежным фарватерам.

Как располагаются мины в подводном «частоколе»? Прежде всего это зависит от места, где ставится заграждение. Если нужно заградить узкий фарватер, где неприятельскому кораблю приходится держаться строго определенного направления, достаточно разбросать на его пути небольшое количество мин без особо точного соблюдения какого-либо порядка расстановки. В таких случаях говорят, что поставлена минная «банка». Если же речь идет о заграждении большого водного района или широкого прохода, тогда ставят очень много мин, сотни и тысячи, а то и десятки тысяч. В таком случае говорят, что поставлено «минное заграждение». Для такого заграждения существует определенный порядок расстановки мин. И этот порядок зависит, главным образом, от того, против каких кораблей противника выставлено заграждение. Прежде всего надо заранее решить, на какое углубление ставить мины. Если заграждение ставится против крупных кораблей, глубоко сидящих в воде, можно углубить мины на 8–9 метров под поверхностью воды. Но это значит, что малые корабли противника с мелкой осадкой свободно пройдут через заграждение, они пройдут над минами. Выход из такого положения простой - надо ставить мины на малое углубление - 4–5 метров и меньше. Тогда мины будут опасны и для больших и для малых кораблей противника. Но ведь может случиться и так: мало вероятно, что через заграждение будут проходить малые неприятельские корабли, а вот своим малым кораблям хорошо бы оставить возможность маневрирования в заминированном районе.

Поэтому минерам приходится тщательно взвешивать все особенности боевой обстановки и уже затем решать, на какое углубление ставить мины. А решив этот вопрос, надо обеспечить постановку мин точно на заданное углубление.

Как велики промежутки между минами в подводном «частоколе»? Конечно, хорошо бы поставить мины погуще, так, чтобы вероятность столкновения с минами и поражения проходящего на поверхности корабля была как можно больше. Но этому мешает одно очень серьезное препятствие, которое заставляет выдерживать промежутки между минами не меньше 30–40 метров. Какое же это препятствие?

Оказывается, мины - плохие соседи друг другу. Когда одна из них взрывается, сила взрыва распространяется под водой во все стороны и может повредить механизмы соседних мин, вывести их из строя или взорвать. Получится так: одна мина взорвалась под неприятельским кораблем - это хорошо, но тут же взорвались или вовсе вышли из строя соседние мины. Проход как бы очистился и другие корабли противника сумеют без потерь пройти через заграждение, а это уже плохо. Значит, лучше ставить мины реже, так, чтобы взрыв одной из них не влиял на другие. А для этого надо заранее выбрать величину наименьшего промежутка между ними, чтобы, с одной стороны заграждение оставалось опасным для неприятельских кораблей, а с другой - чтобы взрыв одной мины не разоружал соседние участки заграждения. Этот промежуток называется минным интервалом.

Разные конструкции мин в большей или меньшей степени чувствительны к силе взрыва соседней мины. Поэтому для разных конструкций мин и промежутки выбираются разные. Некоторые мины защищены от влияния соседнего взрыва с помощью специальных устройств. Но все же величина промежутка между минами колеблется в пределах 30–40 метров.

Насколько опасен такой редкий подводный «частокол» для кораблей?

Если над таким заграждением пройдет линейный корабль шириной в 30–36 метров, тогда, конечно, он наверняка наскочит на мину и подорвется. А если это будет эсминец или другой малый военный корабль шириной всего в 8-10 метров? Тогда возможны два случая. Или корабль идет на заграждение так, что линия его курса перпендикулярна к линии мин, или линия курса корабля направлена под углом к линии мин. В первом случае мало шансов на поражение корабля, так как ширина его корпуса в 3–4 раза меньше промежутка между минами, и скорее всего корабль проскользнет через заграждение. Во втором случае вероятность столкновения с миной зависит от величины угла между линией курса корабля и линией мин - чем меньше, острее этот угол, тем больше шансов, что корабль наскочит на мину. Это нетрудно представить себе, а еще лучше нарисовать линию мин и корабль, который под острым углом ее пересекает. Вот почему, если минерам точно известно, по какому направлению пройдут вражеские корабли, они ставят мины под очень малым, острым углом к вероятной линии их курса.

Но ведь далеко не всегда это направление известно. Тогда все заграждение, поставленное против малых кораблей в одну линию, скорее всего окажется бесполезным или очень мало действенным. Чтобы этого не случилось, против малых кораблей минеры ставят заграждение в две и больше линий, располагают мины в шахматном порядке так, чтобы каждая мина второй линии приходилась между двумя минами первой. При этом между линиями сохраняется такой безопасный промежуток, чтобы взрыв мины в одной линии не вызывал взрыва мин в другой линии и не выводил бы их из строя.

В годы второй мировой войны положение изменилось. Огромную роль в морских операциях стали играть малые корабли с небольшой осадкой (торпедные катера, морские «охотники»). Именно против таких судов пришлось ставить малые мины на очень небольшом углублении, иногда 0,5 метра. И все же часто такие корабли легко проходили сквозь минные заграждения.

Немцы стали ставить плотные заграждения из малых мин. Но советские минеры научились справляться и с этой «новинкой» фашистов, проводить свои малые корабли сквозь немецкие «плотные» заграждения.

И, наконец, существует еще один вид минного заграждения. Две или больше минных линий изламываются, чертят подводный зигзаг. Кораблям противника приходится преодолевать поэтому не 2–3 линии мин, а 6–9 таких линий. Все это относится к тем заграждениям, которые состоят из так называемых якорных мин, таких мин, которые устанавливаются на якоре на одном месте и на определенной заданной глубине.

Якорные мины были наиболее распространенными в первую мировую войну, они же не потеряли своего значения и во вторую мировую войну.

Но есть и другие мины, которые по-другому располагаются под водой. Это донные мины, прячущиеся на дне моря. Во второй мировой войне эти мины сыграли большую роль.

Существуют еще и плавающие мины, которые ставятся на вероятном пути неприятельских кораблей. Больше всего такие мины применялись и применяются в маневренных заграждениях.

Эти три вида мин различаются по способу и месту постановки под водой, но мины различаются еще и по другому важному признаку. Некоторые мины взрываются только при непосредственном столкновении с кораблем, они называются «контактными». Другие виды мин взрываются и в том случае, если: корабль проходит на известном, достаточно близком расстоянии. Такие мины называются «неконтактными». Якорная мина может быть «контактной» и «неконтактной», это зависит от ее устройств, заключенных в корпусе. То же самое относится и к плавающей мине и к донным минам.

Обо всех этих минах, об их устройстве, особенностях и различиях речь будет впереди. Но общее у них одно. На разных глубинах под водой таятся эти шарообразные, овальные или грушевидные металлические снаряды. Как невидимые часовые стерегут они свой район моря. Вот приближается неприятельский корабль. Оглушительный взрыв, вздымая огромный водяной столб, ударяет в подводную часть корабля, разрывает ее. В пробоину устремляются «потоки воды. Никакие насосы не успевают откачивать массу врывающейся воды. Бывает, что корабль тут же или через более или менее короткое время идет ко дну. Бывает, что подводный удар выводит его из строя, ослабляет его сопротивление противнику.

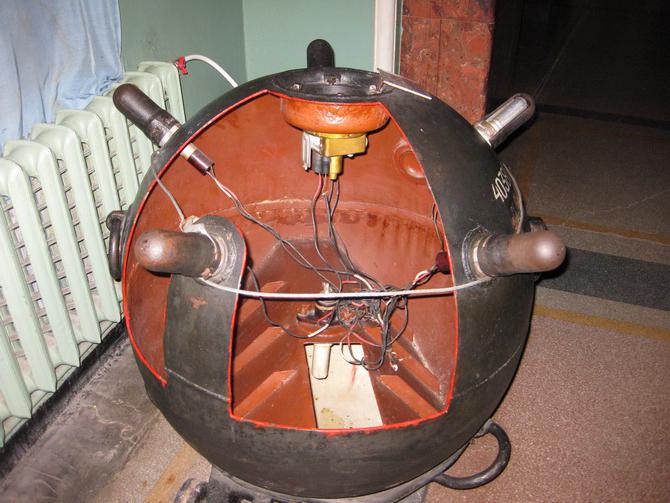

Как же устроены мины?

Самая главная, «рабочая» часть мины - это ее заряд. Уже давно прошли те времена, когда мину снаряжали обыкновенным черным порохом. В наше время существуют специальные взрывчатые вещества, которые взрываются мощнее пороха. Часто встречающейся «начинкой» мины бывает взрывчатое вещество - тротил.

Зарядная камера, наполненная взрывчатым веществом, помещается внутри металлической оболочки - корпуса мины. Форма корпуса бывает разная: шаровидная, яйцевидная, грушевидная.

В момент взрыва «начинка» сгорает и превращается в газы, которые стремятся расшириться во все стороны и поэтому давят на стенки корпуса. Это давление мгновенно нарастает до очень большой величины, разрывает корпус и обрушивается на корабль и на окружающие массы воды ударом огромной силы. Если бы стенки не оказывали газам сопротивления, их давление нарастало бы медленнее и сила удара была бы много меньше.

Вот в чем первая, основная роль корпуса мины. Но тот же корпус служит и для другой очень важной цели.

Камера с зарядом должна скрываться под водой на определенной глубине, чтобы мину не замечали с поверхности. Неприятельский корабль, проходя над миной, должен задеть ее и вызвать взрыв.

Все мины (кроме донных), если они поставлены против надводных кораблей, обычно устанавливаются на глубине от 0,5 до 9 метров. Если заграждение ставится против подводных лодок, мины устанавливаются на разных глубинах, в том числе и на больших. Но камера с взрывчатым веществом тяжелее воды и не может сама по себе держаться ни на поверхности воды, ни на каком-то уровне под водой. Сама по себе она так и пошла бы на дно. Но этого не происходит - оболочка мины играет для нее роль поплавка. Внутри оболочки имеются «пустоты», заполненные только воздухом, с таким расчетом, чтобы вес вытесняемой миной воды был больше веса корпуса с зарядом и прочими устройствами. Поэтому мина приобретает свойство плавучести, она сможет держаться на поверхности воды.

При этом надо помнить и знать, что мина - не малый и не легкий снаряд. Размеры и вес мин бывают разные. Так, например, самая малая немецкая мина вместе с якорем весит 270 килограммов и в ней заключено всего только 13–20 килограммов взрывчатого вещества. Ее корпус - шар. Диаметр шара всего 650 миллиметров. У немцев же есть мины диаметром больше метра и с общим весом больше тонны. В такой мине взрывчатое вещество весит 300 килограммов.

И все же, как ни велики и тяжелы мины, корпус хорошо держит их на заданном углублении.

Если мину просто погрузить в воду до какого-то уровня и затем отпустить, море тут же вытолкнет ее обратно на поверхность.

Но ведь нам нужно, чтобы мина оставалась под водой, чтобы ее что-то удерживало на одном месте и не позволяло всплывать. Для этой цели к оболочке прикрепляется на стальном тросе специальный якорь. Якорь падает на дно и удерживает мину на заданном углублении и не дает ей всплыть. Чтобы легче представить себе, как это происходит, проследим за постановкой мины с корабля.

Оказывается, это зависит от длины штерта. Чем он длиннее, тем раньше коснется дна его грузик, тем раньше перестанет сматываться минреп, тем глубже уйдет мина в воду. Чем короче штерт, тем позднее застопорится вьюшка, тем меньше будет углубление мины. Поясним это на примере. У нас длина штерта - 4 метра. Грузик коснулся дна. Значит, минреп перестал сматываться как раз в тот момент, когда якорь находился в 4 метрах от дна. Мина в этот же момент находилась еще на поверхности воды. Теперь якорь начинает тянуть ее вниз. А так как якорю осталось падать 4 метра, то и корпус мины погрузится в воду на те же 4 метра.

А для чего нужен штерт? Гораздо проще заранее отмерить минреп необходимой длины и бросить мину с якорем в воду. Якорь коснется дна, а мина станет на заданное углубление. Но ведь очень хлопотно каждый раз справляться по карте о глубине моря в данном месте, высчитывать, какой длины нужен минреп, и отмеривать его. Гораздо проще и скорее проходит постановка мин, когда на вьюшку намотан длинный минреп, пригодный для различных глубин. Маленький же тросик автоматически ставит мину на заданное углубление.

Все это устройство очень простое и в то же время достаточно надежное. Но существуют и другие, такие же простые и в то же время очень интересные устройства для постановки мин на заданное углубление.

Одно из этих устройств представляет собой очень простой и интересный механизм. Этот механизм часто встречается и в мине и в торпеде и исполняет в этих снарядах очень ответственную и разнообразную работу. Называется он «гидростат».

Во всяком сосуде, хотя бы в обыкновенном стакане, жидкость давит на стенки и дно. Если мы обведем карандашом любой участок на стенке или дне стакана, то на этот участок давит вес столбика жидкости, у которого основание равно площади обведенного участка, а высота равна расстоянию от участка до поверхности воды. Ясно, что самое большое давление будет на дно стакана.

Теперь предположим, что наш стакан сделан из металла, а дно его может двигаться вверх и вниз. Стакан этот пустой. Подставим под донышко сжатую пружину. Она разожмется и подымет донышко вверх. Начнем теперь лить в стакан воду, все больше и больше. Донышко остается на месте, это значит, что сила нашей пружины больше, чем вес налитой воды. Но вот уровень воды еще поднялся, столб воды в стакане увеличился, и донышко пошло вниз. Такой прибор называется гидростатом, а подвижное донышко - гидростатическим диском (см. рис. на стр. 53). Для него всегда можно выбрать такую пружину, которая сожмется весом столба воды определенной высоты.

Мина с якорем вначале идет на дно. Затем корпус со связанной с ним вьюшкой при помощи специального механизма отделяется от якоря и подымается кверху, минреп сматывается с вьюшки. Гидростат находится тут же, около вьюшки. Все время подъема корпуса мины давление воды еще очень велико, пружина гидростата остается сжатой, диск неподвижен. Но вот оболочка дошла как раз до такого уровня, когда вес столба воды над диском гидростата оказался меньше силы пружины. Пружина начинает разжиматься, диск двигается кверху. С диском связан тормоз. Как только диск начинает двигаться кверху, тормоз стопорит минреп - корпус останавливается на той глубине, на какую установлен гидростат.

Такой же гидростат уже успел еще раньше сработать в механизме, который на дне отделил мину от якоря. Стержень, скрепляющий мину с якорем, соединен с диском гидростата. Когда мина с якорем достигает дна, выросшее давление воды отжимает диск гидростата, а этим самым отводит в сторону скрепляющий стержень. Мина освобождается и всплывает кверху.

Не только гидростат может сыграть роль разъединителя, освободить мину от якоря.

Стержень, скрепляющий мину с якорем, можно подпереть пружиной, а чтобы она не разжималась, вставить между ней и упором… кусок сахару или другого растворяющегося в воле вещества (каменная соль). Сахар или соль не сразу растворяются в воде, проходит несколько минут. За это время мина с якорем достигнет дна. А когда сахар вовсе растает, пружина разожмется настолько, что потянет за собой стержень, мина освободится от якоря и всплывет.

Можно приспособить и штерт так, чтобы в момент, когда его груз коснется дна, срабатывал механизм, освобождающий мину.

Все эти простые устройства - с гидростатом, с растворяющимися веществами, с штертом - часто и успешно работают в механизмах мины и остроумно решают самые разнообразные и сложные задачи; мы еще встретимся с ними.

Итак, мина поставлена на заданное углубление и подстерегает корабли противника. Взорвется ли неприятельский корабль, если он просто коснется оболочки мины, если он даже сильно ударит своим корпусом по этой оболочке? Нет, не взорвется. Взрывчатая начинка мины обладает очень ценным свойством - она нечувствительна к ударам и толчкам. Во время перевозки снаряженных мин, погрузки их на корабль, во время постановки мин, как ни осторожны минеры, все же происходят и толчки и даже удары. Если бы мины при этом взрывались, было бы слишком опасно и трудно их применять, происходило бы много несчастных случаев.

Кроме десятков или сотен килограммов основного взрывчатого вещества, в мину помещают еще металлический стакан с 100–200 граммами более чувствительного взрывчатого вещества. Такое вещество называется «детонатором».

Чтобы мина взорвалась, достаточно быстро нагреть детонатор, и взрыв передается на весь заряд.

А как нагреть детонатор? Для этого достаточно ударить по капсюлю детонатора. При ударе развивается тепло. Оно передается веществу детонатора, происходит взрыв, который в свою очередь заставляет взорваться и основной заряд мины.

Значит, надо так устроить мину, чтобы от столкновения с кораблем (а при этом мина получает очень сильный удар) что-то ударяло бы по капсюлю детонатора. Вот в этом-то и заключается суть устройства ударно-механического взрывателя мины. Внутри мины острый боек ударника «нацелился» на капсюль. Специальный упор не позволяет бойку ударить по капсюлю. Упор этот сделан в виде груза на стержне, который укреплен на шарнире. Стоит только отвести груз в сторону, и рычаг с бойком сделает свое дело; упадет на капсюль, ударит его, нагреет, воспламенит, взорвет. Но для этого нужен сильный толчок, от которого груз сместился бы в сторону. Такой толчок и получается, когда корабль сталкивается с миной.

Чтобы нагреть детонатор, можно и по-другому использовать столкновение корабля с миной. Можно включить детонатор в электрическую цепь от батареи и устроить ударный механизм так, чтобы при толчке груз отходил, а упавший рычаг замыкал бы электрическую цепь. Тогда электрический ток нагреет проводник, тепло распространится по проводнику, проникнет в детонатор и взорвет его. Но откуда потечет ток? Из корпуса мины, из его верхней части во все стороны торчат своего рода «усы» мины, 5–6 усов. Это - так называемые «гальвано-ударные колпаки». Сверху на них надеты мягкие свинцовые оболочки. Внутри свинцовых колпачков - стеклянные сосуды. В эти стеклянные сосуды налита особая жидкость - электролит. Если такую жидкость налить в сосуд и погрузить в нее два разных проводника, то получите так называемый гальванический элемент - один из источников электрического тока. В мине эти два разных проводника - электроды элемента - помещены отдельно от электролита, в особом стаканчике. Когда корабль, наскочивший на мину, сминает колпачок, разбивает стеклянные сосуды, электролит переливается в стаканчик с электродами. Немедленно возникает электрический ток, который течет по проводникам в электрический запал В этот момент цепь уже замкнута и развивающееся тепло взрывает детонатор и самое мину.

Бывают и такие мины, которые не имеют опасных «усов», и все же взрыв вызывается электрическим током. Когда корабль ударяет по мине, груз освобождает рычаг ударника, острие бойка падает, но не на капсюль детонатора, а на стеклянный капсюль с электролитом и разбивает его. Жидкость переливается в стаканчик с электродами, возникает электрический ток, который течет по замкнутой цепи и взрывает мину.

Мы уже знаем, что заряд мины не взорвется ни от удара, ни от трения, пока в оболочку не вставлен взрыватель, пока удар о корабль противника или даже соседство с ним не заставит сработать механизм, воспламеняющий детонатор. Но перед началом постановки мин взрыватель уже вставлен, мина готова к действию. Стоит неосторожно обойтись с ней на палубе или коснуться ее в момент постановки, стоит почему-либо разбиться стеклянным сосудам взрывателя и… корабль станет жертвой своей же мины. В прошлом такие случаи не раз бывали, и это научило минеров не только самим быть осторожными, умелыми в обращении с минами при их постановке, но и вводить в них особые механизмы, которые не позволяют мине взорваться раньше определенного времени. Устройство этих механизмов так же остроумно, как и всех других механизмов мины.

Как работают все эти устройства? В одном месте электрическая цепь взрывателя прервана, контакты разобщены и они не замыкаются, пока в предохранительном механизме не растает сахар или соль, или иска не сработает заведенный часовой механизм, или пока не сдвинется с места диск гидростата.

На все это нужно время. Пока не истечет это время, мина не может взорваться ни на палубе, ни около поставившего ее корабля, даже если почему-либо разобьется стеклянный сосуд.

А тем временем корабль, поставивший мины, успеет выйти-на чистую воду, уйти от им же «посеянной» опасности.

Мы уже знаем о «великом северном заграждении» 1917 г., когда 70 000 мин образовали подводный частокол, протянувшийся между берегами Шотландии и Норвегии.

Это заграждение было выставлено против германских подводных лодок. Поэтому оно было не только многорядным - в несколько линий, но и «многоэтажным» - ряды мин были поставлены на разных глубинах. Можно ли было считать такое заграждение непроходимым для подводных лодок противника? Чтобы ответить на этот вопрос, лучше всего заняться простим арифметическим вычислением. Ширина заграждаемого района 216 миль. Если в каждой линии расположить мины через 40 метров, то на одну линию надо было израсходовать 10 000 мин. Но подводная лодка - малый корабль, 40 метров - это очень широкие, безопасные ворота для такого корабля. Значит мало одной линии мин или даже двух линий. Нужно хотя бы три линии, а то и больше. И все эти мины составили бы только один «этаж» заграждения. А таких этажей понадобилось несколько по одному через каждые 10 метров глубины. Когда подсчитали, сколько всего нужно мин, оказалось, что их понадобится около 400 000. Такое количество мин трудно было изготовить в короткий срок и, кроме того, понадобилось бы много времени на их постановку.

Затруднение было очень серьезным; американские и английские минеры настойчиво изобретали, искали выход из трудного положения.

Как добиться того, чтобы более редкое заграждение оказалось непроходимым, чтобы одна мина работала так же, как четыре-пять мин?

Ответ был очень простой. Надо было добиться, чтобы мина взрывалась не только от того, что корабль ударит по ее корпусу и гальвано-ударным колпакам, но и в том случае, если корабль пройдет близко, на некотором расстоянии. Тогда не понадобится ставить мины так плотно, меньшее количество мин будет так же хорошо стеречь загражденный район.

Один из американских изобретателей, инженер Браун, решил эту задачу.

Он рассуждал примерно так: морская вода - это раствор солей. Можно представить себе океан или море, как гигантский сосуд, наполненный таким «раствором. Из физики известно, если в такой сосуд опустить одну пластину из цинка или меди, а другую из стали, то между ними образуется гальванический ток. На мину можно надеть медную или цинковую пластину, тогда она и будет служить одним из электродов гальванического элемента. А когда недалеко от мины пройдет стальная масса корабля - вот и получится вторая пластина, другой электрод элемента. Теперь, если медную пластину мины и стальную пластину (корабль) присоединить электрическими проводниками к чувствительному прибору (в технике такой прибор называется «реле»), то прибор замкнет электрическую цепь, ток потечет в детонатор и взорвет мину. Соединить пластину мины с реле нетрудно, а как соединить с реле стальную громаду корабля? Браун и предложил снабдить мину отходящими вверх - на поверхность моря и вниз на большую глубину проводниками - антеннами. Эти антенны подстерегают подводную лодку по всей глубине моря. Как только корабль заденет за проводник, цепь окажется замкнутой и мина взорвется.

Правда, удар будет нанесен на некотором расстоянии от корабля. Но взрыв мины опасен даже для надводного корабля на расстоянии в 5 метров, а для подводного даже на расстоянии в 25 метров.

Поэтому изобретение Брауна очень помогло американцам и англичанам. Им удалось заградить весь проход между Шотландией и Норвегией и при этом обойтись только 70 000 мин (вместо 400 000).

Такие мины наносили подводные удары и во время второй мировой войны.

Антенну мины можно устроить и так, чтобы она была протянута не только вниз и вверх, но и в стороны, чтобы она действовала и против надводных кораблей.

Что это так, видно из устройства одной «новинки» немецких минеров, которую они пытались применить против советского флота. Правда, на этот раз речь идет не об электрической антенне, а об обыкновенном пеньковом тросе, которому отвели роль «щупальца» мины.

Обыкновенную малую якорную шаровую мину с зарядом в 40 килограммов взрывчатого вещества немцы оборудовали особенным образом. Кроме колпаков взрывателя на верхнем полушарии оболочки мины, они снабдили нижнюю часть оболочки двумя обыкновенными механическими замыкателями.

А от этих замыкателей отходит кверху (на поверхность моря) обыкновенный пеньковый трос - «щупальце» мины. Его поддерживают на воде пробковые поплавки, один на каждый метр длины троса.

В вечерних сумерках и ночью очень трудно различить в воде и самый трос и его поплавки, а днем они могут сойти за плавающую часть безобидной рыбацкой сети.

Если корабль наскочит на мину и сомнет колпаки, заряд взорвется. Если же этого не случится, корабль пройдет мимо, но заденет и слегка натянет трос, - немедленно сработает один из механических замыкателей, и мина взорвется.

И против этой новинки наши минеры быстро нашли свои средства, научилась избегать «щупальцев» мины, обезвреживать их.

Так минеры добились, чтобы мина взрывалась и без столкновения с кораблем, без непосредственного контакта с ним. Но все же контакт оставался, если не с самой миной, так с ее антенной. А что если корабль не коснется антенны? Получалось так, что изобретение Брауна только частично решало задачу.

А надо было решить ее полностью, добиться того, чтобы мина взрывалась без какого бы то ни было контакта с кораблем только от его приближения. Минеры по-разному решали эту задачу еще в конце первой мировой войны, но только во второй мировой войне воюющие стороны широко применили новые неконтактные мины.

Перед новым, 1940 г. на английском корабле «Верной» в торжественной обстановке король Георг VI вручал награды пяти офицерам и матросам.

Адмирал, который представлял награжденных королю, сказал в своей речи: «Ваше величество! Вы имеете честь вручать награды этим пяти офицерам и матросам как знак признательности и уважения страны к их великому мужеству и тому высокому умению, которые они проявили при выполнении боевого задания по разборке, разоружению и разгадке секретов устройства двух вражеских мин совершенно нового типа; они успешно справились со своей задачей, рискуя при этом жизнью на каждой минуте своей опасной работы».

Какой же подвиг совершили эти пять офицеров и матросов? Чем заслужили они награждение в столь торжественной и теплой обстановке перед строем своих боевых товарищей?

В одну из лунных ночей ноября 1939 г. над юго-восточным побережьем Англии появились германские бомбардировщики.

Пока выли сирены воздушной тревоги, пока метались по ночному небу и прочесывали его длинные лучи прожекторов, пока коротко и сердито «рявкали» зенитные пушки, стреляя по прячущимся высоко за облаками воздушным пиратам, - большой трехмоторный германский самолет медленно и низко летел вдоль линии берега. Среди шума и суматохи воздушной тревоги, направленной ввысь против бомбардировщиков, самолет незаметно подобрался к намеченному району и… в воду полетели бомбы. Но в этот момент наблюдатели английской береговой обороны обнаружили и этого воздушного противника. Они удивились: бомбы в этом районе - это было очень странно. Трудно было понять, что, собственно, бомбят немцы. На море в этом месте не было кораблей, не было объектов для бомбежки.

Но вдруг в воздухе бомбы начали распадаться. Что-то отлетало от них и камнем падало в море. И тогда оказалось, что уже дальше опускаются не бомбы, а какие-то тяжелые предметы, подвешенные к парашютам. Вот они достигли воды. Видно, как еще полощутся у поверхности полотнища парашютов. Значит, ничто не тянет их стремительно под воду; значит, тяжелые предметы отделились от парашютов и пошли на дно. Наблюдатели начали догадываться… Может быть это вовсе не бомбы? Ведь уже в первые два месяца войны много английских кораблей погибло на таинственных минах, в самых, казалось, безопасных местах. Впереди кораблей шли тральщики, прочесывая море. И все же это не помогало. Подозревали, что это мины особого устройства, магнитные, прячущиеся на дне моря, что они поставлены самолетами.

Тем временем второй фашистский самолет на развороте слишком приблизился к берегу. Ночная темь обманула воздушного бандита, его бомбы опустились совсем близко у самого берега. Наблюдатели сообщили о необыкновенных снарядах минным специалистам корабля «Верной». Те изготовили инструменты из немагнитного материала и только тогда приступили к разборке и разоружению упавшего с неба подозрительного сюрприза. Зачем же понадобились такие предосторожности?

Магнитные мины не были новостью ни для англичан, ни для советских минеров. Англичане изготовляли такие мины еще в конце первой мировой войны, а русским морякам пришлось бороться с магнитными минами еще в 1918 г. Поэтому было известно, что такие мины взрываются, когда приближается какой-либо металлический предмет.

Магнитные свойства стальной массы корпуса корабля использовались для устройства в минах так называемых «индукционных» взрывателей. Несколько витков проводника, соединенных с чувствительным реле, входят в основное устройство индукционного взрывателя мины. Когда около такой мины проходит корабль, его стальная масса возбуждает в проводнике очень слабый электрический ток, настолько слабый, что он не может взорвать заряд. Но сила этого тока достаточна, чтобы замкнуть контакты реле - стрелка замыкает контакт от помещенной в корпусе мины батареи к детонатору, - мина взрывается.

Витки проводника в индукционном взрывателе - это посредник между стальной массой корабля и стрелкой реле. Еще лучше было бы обойтись без этого посредника, который в некоторых случаях может и подвести, не выполнить своей задачи. Оказалось, что без проводника-посредника действительно можно обойтись… Достаточно только стрелку реле сделать магнитной. Тогда стальная масса корабля, как только реле окажется в ее магнитном поле, заставит стрелку отклониться и замкнуть контакты от батареи на запал. Почему же произойдет такое отклонение?

Основным материалом для постройки современных кораблей служит сталь. Земной магнетизм намагничивает стальную громаду корабля, превращает ее в очень мощный магнит, образующий свое собственное магнитное поле. Магнитная стрелка в мине находится под действием магнитного поля земли и располагается по ее магнитным полюсам. Так обстоит дело, пока вблизи не появится корабль. Магнитное поле корабля искажает магнитное поле земли, и этим самым заставляет стрелку отклониться на какой-то угол; при этом и происходит замыкание контактов от батареи к детонатору. Вот каким образом родилась идея устройства магнитной мины, наделавшей столько шума в начале второй мировой войны.

Итак, пять минных специалистов с «Вернона», вооружившись немагнитными инструментами, приблизились к таинственным минам. Задача их была исключительно трудна и опасна. Они не имели никакого представления о подробностях устройства германских магнитных мин. Каждая новая снятая гайка, винт грозили вызвать взрыв. На каждой минуте работы минеров стерегла внезапная, неотразимая опасность, гибель.

Для этой работы мало было одного мужества. Надо было вооружить это мужество хладнокровной, спокойной, осторожной тщательностью. Надо было не торопиться, чтобы скорее уйти от опасности, а наоборот, не спешить в работе, чтобы вернее нащупать эту опасность, обезвредить ее. Минеры действовали упорно и методично. У мины работал только один из них. После каждой операции разборки, отвернув гайку или винт, он уходил от мины, возвращался к товарищам, сдавал им снятую деталь. Это делалось для того, чтобы в случае взрыва мины на какой-либо операции разборки и гибели одного из минеров, остальные точно знали, на каком моменте разборки случился взрыв, Где скрывается секрет мины, как нужно победить эту притаившуюся смерть при разборке следующей мины.

Так, медленно, но верно и упорно одолевая «секреты» нового подводного оружия, раскрыли пять английских минеров все его тайны и узнали, как устроена германская магнитная мина.

Была ока очень похожа на авиабомбу, на огромную сигару длиной в 2,5 метра и диаметром в 0,6 метра. Ее общий вес - 750 килограммов, а заряд взрывчатого вещества весил немногим больше 300 килограммов. Корпус был изготовлен из легкого немагнитного металла, дюралюминия. Это было сделано для того, чтобы оболочка мины не оказывала магнитного действия на внутренний механизм.

Заряд (новейшее взрывчатое вещество) помещается в более толстой части корпуса мины. В средней части корпуса помещается механизм взрывания мины - электрическая батарея. Ток этой батареи не может взорвать заряд, так как электрическая цепь прервана. Там, где цепь прервана, один из ее концов оформлен в виде магнитной стрелки. Две пружины удерживают эту стрелку в одном положении. Но стоит только вблизи мины появиться металлическому магнитному предмету и создать магнитное поле, как сила пружин преодолевается и стрелка поворачивается на оси, пока не коснется конца второй части цепи (в месте разрыва). Цепь замкнется, ток от батареи потечет к заряду и взорвет его.

В заостренном «хвосте» мины помещается парашютная коробка в виде двух раскрывающихся конусов. В коробке находится парашют с тросами, на которых висит мина.

Магнитными минами вооружены самолеты, приспособленные для сбрасывания торпед. Только вместо одной торпеды такой самолет берет с собой две мины; их укладывают в камере в нижней части фюзеляжа самолета. Когда мина отделяется от самолета, ее парашютная коробка раскрывается и освобождает парашют. Парашют раскрывается и на своих тросах опускает мину на воду. Удар о воду получается не сильный (благодаря парашюту) и механизмы не ломаются. После падения мины в воду срабатывает специальный механизм, который освобождает парашют. Мина погружается на дно. При небольшой высоте сбрасывания мины ставятся и без парашютов.

Взрыв мины происходит, когда над ней проходит корабль и своим магнитным полем воздействует на нее. Магнитную мину приходится ставить на небольшой глубине, не больше 20–25 метров, так как на большей глубине она не «почувствует» корабля.

Почти одновременно с описанием магнитной донной мины в печати появились сведения еще об одном виде такого оружия, о всплывающей магнитной мине. В устройстве всплывающей мины столько любопытных, поучительных деталей, что стоит с ним познакомиться.

Такая мина сбрасывается без парашюта на небольшой высоте.

Устройство этой мины сложнее; в ней есть много новых механизмов, потому что перед всплывающей миной стоит более сложная задача - подстерегать корабли на большой глубине, не в прибрежных водах, а на морских путях. До 120 метров отделяют такую мину от поверхности воды. Когда вблизи появляется корабль, мина должна всплыть и взорваться лишь на небольшой глубине - 10–15 метров.

Эта мина по форме напоминает радиолампу, увеличенную в 100 и больше раз. Она весит 400 килограммов и в ней 200 килограммов взрывчатого вещества. Корпус этой мины также изготовляется из немагнитного металла. В верхней части корпуса помещаются электрическая батарея, механизм с застопоренной магнитной стрелкой и электрические цепи. Кроме того, здесь же расположены два гидростата. Их механизмы действуют на определенной глубине.

В средней части мины помещаются заряд и взрывчатое устройство. В нижней части имеются две камеры. Одна предназначена для балластной воды (мы скоро узнаем, когда и для чего мина принимает этот балласт). Вторая наполнена сжатым воздухом. Кроме того, сзади корпус мины снабжен оперением: это - стабилизатор.

Самолет сбрасывает мину с небольшой высоты (30–60 метров) без парашюта, и она падает передней частью вниз. Вот мина коснулась воды и пошла на дно. Но диск одного из гидростатических приборов отрегулирован для работы на глубине в 20 метров. Как только мина приходит на эту глубину, диск начинает двигаться и толкает тоненький поршенек, который давит на соседнюю трубку; из нее выливается ртуть в то место, где прервана электрическая цепь. Происходит замыкание цепи, и ток от батареи освобождает магнитную стрелку от предохранителя.

В этой мине три электрические цепи. Первая уже сработала, а вторая и третья еще разомкнуты. Пока мина идет на дно, балластное отделение заполняется водой через отверстия в хвостовой части. От этого хвост мины делается тяжелее ее передней части - мина в воде переворачивается и «садится» на дно на свое хвостовое оперение. Теперь мина установлена и подстерегает свою будущую жертву.

Магнитная стрелка очень чувствительна. Когда корабль находится еще на расстоянии немного меньше километра, она начинает колебаться, поворачиваться вокруг своей оси. Корабль приближается - и стрелка все больше и больше поворачивается. Наконец, наступает момент, когда стрелка коснется контакта.

Вторая цепь замкнется, но мина не взрывается; ведь взрыв на глубине в 100–120 метров не причинит кораблю вреда. Кроме того, корабль еще далеко; он только приближается к той части поверхности моря, под которой установлена мина, - для взрыва есть еще время. Поэтому от замыкания цепи взрывается не заряд мины, а маленький запал в хвостовой части. Этот небольшой взрыв открывает клапан резервуара со сжатым воздухом. С огромной силой воздух врывается в балластное отделение и выгоняет оттуда воду. Мина становится легче. Когда вода уходит из балластного отделения, особые пружины закрывают отверстия - больше вода уже не проникает в мину. Мина начинает всплывать на поверхность. Все меньше и меньше давление воды на диск второго гидростата, который еще «не работал». На глубине 10–15 метров это давление настолько уменьшится, что пружина пойдет вверх и толкнет диск; сработает связанный с диском рычажок и замкнет третью, боевую электрическую цепь. На этот раз электрический ток пойдет в заряд и взорвет мину.

Но где она взорвется? Под кораблем или в стороне от него, спереди или сзади? На эти вопросы трудно ответить. Конечно, больше всего корабль пострадает, если мина взорвется под самым его днищем. Что нужно, чтобы это так и было? Нужно чтобы и мина и корабль в одно и то же время прошли расстояние до точки взрыва. Но корабль может вовсе не пойти в том направлении, ведь корпус корабля может подействовать на стрелку, если мина не впереди, а где-то в стороне. Если же корабль направляется на мину, то ив таком случае редко можно ожидать действительности взрыва. Мина идет кверху со скоростью 6–7 метров в секунду; к ней приближается линейный корабль со скоростью, предположим, 40 километров в час или 11 метров в секунду; предположим, что стрелка замкнет цепь, когда корабль будет на расстоянии 300 метров от мины. Мина достигнет точки взрыва через 17 секунд (примерно), а корабль - через 27 секунд. Значит мина взорвется впереди корабля, примерно на расстоянии в 100 метров, и никакого вреда не причинит. Из этого примера видно, что нужно удачное совпадение величины и силы магнитного поля корабля (от этого зависит, на каком расстоянии от корабля магнитная стрелка замкнет контакт второй цепи и начнется всплытие мины) с направлением хода корабля, с его скоростью и с глубиной установки мины. Только в таком случае взрыв произойдет под днищем или очень близко от него. Поэтому, если бы даже всплывающая магнитная мина была действительно применена, вряд ли можно было бы ожидать для нее особенного успеха.

В начале второй мировой войны было много случаев гибели кораблей союзников на германских магнитных минах. Пришлось срочно искать средства против новой подводной опасности. Такое средство было найдено и успешно несет свою службу.

Как эти средства устроены и действуют, об этом мы расскажем в главе о тружениках моря, о моряках-минерах с тральщиков, которые находят и уничтожают мины противника.

Еще до того, как германские самолеты вылетели со своих аэродромов в оккупированной Греции для высадки десантов на острове Крит, фашистские воздушные миноносцы часто «навещали» этот район Средиземного моря и сбрасывали мины на водных путях, ведущих к острову. Они пытались окружить Крит минным кольцом, затянуть смертельную петлю вокруг острова и отрезать его от основных морских баз английского флота. Все это делалось для того, чтобы заранее преградить путь кораблям противника, ослабить оборону острова и чтобы в критические моменты задуманного немцами воздушного нападения англичане не сумели оказать Криту помощь с моря.

Немцы были неприятно поражены, когда оказалось, что английские корабли регулярно снабжают остров и несут при этом ничтожные потери на минах. Как будто кто-то успел подсказать английским минерам, что за «ловушки» ожидают их на подходах к острову, и научил их избегать опасностей. Особенно же фашисты ощутили слабость своих мин, когда немецкие транспорты, шедшие к острову, испытали на себе мощные и уничтожающие удары английских кораблей.

Походило на то, что сброшенные немцами мины оказались бессильными против английских кораблей. А фашисты возлагали на эти мины особенные надежды. К этому времени их магнитные мины, один из видов гитлеровского «таинственного» оружия, которым немцы собрались завоевать мир, были хорошо известны союзникам. Минеры союзников научились бороться с немецкими магнитными минами без особых потерь. И тогда немцы решили обрушить на корабли союзников новое «неизвестное» оружие, новую, казалось, неотразимую, мину огромной разрушительной силы. Именно этими минами немцы блокировали Крит, и все же они снова и снова понесли поражение. Новые мины почти не наносили противнику потерь. Какие же это были новые мины? Их особенность заключалась в том, что внутри, в корпусе мины, скрывалось механическое «ухо» - микрофон, такой же, как в трубке обыкновенного телефона. Очень скоро манные специалисты разобрались в устройстве этой мины. Оказалось, что мина «слышит» шум работы машин и винтов приближающегося корабля.

Больше того, «слух» этот настолько тонкий, что улавливает момент, когда корабль проходит над миной. Тогда она взрывается под самым днищем корабля… если, конечно, не приняты меры, чтобы этого не случилось.

Устройство «слышащей» мины очень интересно.

Как и во всех других минах сила ее удара кроется в заряде. Он очень велик, гораздо больше, чем в других минах. Количество взрывчатого вещества, заполняющего зарядное отделение мины, доходит до 700–800 килограммов. Известно, что «слышащая», или, как ее называют специалисты, акустическая, мина, прячется на дне моря у берегов на относительно небольших глубинах. Она взрывается на некотором расстоянии от днища корабля. Поэтому немцы и снабдили эту мину чуть ли не тонной взрывчатки, чтобы сила ее подводного удара, ослабленная толщей воды, оказалась достаточной для поражения корабля. Мембрана механического уха мины соединена с особым колеблющимся рычажком-вибратором, расположенным внутри мины, в центре ее верхней части. Под вибратором расположился микрофон, стоит только вибратору коснуться микрофона, и получится непрерывная цепь от оболочки до ее механического уха. Пока нет шума, пока «ухо» ничего не «слышит», вибратор находится в покое и не соединяется с микрофоном.

В мине работает электрическая батарея. Микрофон все время включен в цепь этой батареи, и через него течет постоянный ток небольшой силы. В эту же цепь включена первичная обмотка трансформатора. Пока мина ничего не «слышит» и вибратор находится в покое, ток в цепи микрофона течет безобидно, ничему не угрожая.

Но вот приближается корабль. Звуковые волны от шума машин, винтов расходятся во все стороны и далеко распространяются под водой. Они достигают мембраны - «барабанной перепонки» механического уха мины - и начинают колебать ее. Сначала эти колебания малы и медленны. Но шум приближается, звуки усиливаются, мембрана мины начинает колебаться все больше. Вместе с ней колеблется и вибратор. И при этом в каждое свое колебание он то касается микрофона, включается в его электрическую цепь, то отходит от него, выключается из цепи. Каждое включение вызывает увеличение электрического сопротивления микрофона, каждое выключение уменьшает это сопротивление. От этого и напряжение «постоянного электрического тока, идущего по цепи микрофона и первичной обмотки трансформатора, все время меняется, становится то меньше, то больше. Постоянный ток превращается в пульсирующий. По законам электротехники во вторичной обмотке трансформатора возбуждается при этом переменный ток, и сила его тем больше, чем «громче» звуки шума, «услышанного» миной.

В мине имеется и выпрямитель тока. Переменный ток вторичной обмотки трансформатора проходит через этот выпрямитель и поступает в новую электрическую цепь, составленную из двух реле.

Тем временем корабль приближается, шумы его все усиливаются и вместе с ними усиливается и ток в новой электрической цепи. Наконец, шум достигает определенной величины и… срабатывает первое реле. Оно замыкает контакты и при этом соединяет с обмоткой второго реле новую батарею особого назначения. А усиливающийся шум через секунды заставляет сработать второе реле, которое своими контактами образует «мост» между новой батареей и детонатором мины. Ток от батареи устремляется через этот мост к детонатору, нагревает его, воспламеняет и тем самым взрывает мину. Все взрывное устройство налажено по времени так, чтобы взрыв произошел как раз под кораблем и поразил его в наименее защищенную часть корпуса, в днище.

Кроме акустических мин, которые «слышат» приближение корабля, немцы применяли еще и магнитно-акустические мины. В этих минах в цепи взрывателя работают и магнитное и акустическое устройства, вернее, акустическое устройство как бы помогает магнитному. Такая помощь понадобилась потому, что чисто акустическое устройство часто отказывало и срабатывало не во-время.

Несмотря на все ухищрения немцев, их «новое неизвестное оружие» - акустические мины - очень быстро было разгадано союзниками. Они скоро научились их обезвреживать, очищать от них загражденные районы моря. В свою очередь союзникам удалось создать более совершенные образцы акустических мин.

Все мины, и якорные и донные, обыкновенные контактные и неконтактные (магнитные, акустические), - все они «слепы» и не разбирают, какой корабль проходит над ними. Свой ли корабль или неприятельский коснется взрывателя мины, ее антенны или пройдет вблизи магнитной или акустической мины, - все равно следует взрыв. Но существуют и «зрячие» мины, которые как бы «различают» корабли и взрываются только под вражескими судами.

В 1866 г., когда австрийцы воевали с итальянцами, среди береговых сооружений у Триеста, недалеко от его гавани, тщательно охранялся небольшой домик, замаскированный деревьями. Одна из комнат внутри домика, если бы в нее проникли итальянские шпионы, вызвала бы у них законное любопытство. Все стены комнаты были выкрашены в густой черный цвет. Единственное окошко было закрыто не обыкновенным, а оптическим стеклом - линзой.

Изображение гавани Триеста через линзу попадало на стеклянную призму внутри комнаты и отражалось от нее вниз на матовую поверхность особого «наблюдательного» стола.

На поверхности стола были нанесены точки. Если изображение гавани правильно отражалось на матовый стол, каждая точка обозначала место, где под водой скрывалась мина. Но это были не обыкновенные якорные мины. Электрический провод соединял эти мины с таинственным домиком.

К наблюдательному столу была пристроена такая же клавиатура, как у рояля или пианино. Каждая клавиша управляла взрывом определенной мины. Стоило нажать тот или другой клавиш «рояля» и тут же электрический ток от станции на берегу бежал к мине и взрывал ее.

По отражающейся на матовом стекле картине гавани наблюдатель мог следить за приближением неприятельского корабля. Как только судно оказывалось над миной, нажим на клавиш минного «рояля» топил его.

Это устройство было испытано, «музыка» минного рояля была признана очень удачной, но… не пришлось австрийцам его применить как боевое оружие: к этому времени итальянцы уже были разбиты в морском сражении при Лиссе.

«Зрячие» мины изобрели не австрийцы. Это оружие зародилось еще во время гражданской войны в Америке между северянами и южанами.

За несколько лет до сражения при Лиссе южане применяли мины, которые взрывались электрическим током, «посланным» с берега. Ток включался, когда неприятельский корабль проходил над миной. Это были «зрячие» мины, именно эти мины следует считать предками современных «станционных» мин, охраняющих военно-морские базы воюющих сторон. С тех пор техника устройства и взрывания зрячих мин непрерывно улучшалась.

Как же защищают берега современные зрячие мины?

На берегу, где-нибудь меж скал или под землей замаскирована станция управления минами. Защищаемый район моря разбивается на участки-квадраты, хорошо различаемые с берега. На современных станциях нет ни клавиатуры, ни стола-панорамы.

Вместо «рояля» - обыкновенный щит управления с рубильниками, а вместо панорамы - перископ, как на подводной лодке. От станции кабели тянутся к морю, уходят под воду, вьются по каменистому или песчаному дну и вползают в распределительную коробку.

От коробки расходятся уже несколько проводов к минам, охраняющим определенный квадрат моря. Эти мины похожи на якорные, но могут быть и донными и устроены так, что электрический ток, включенный со станции, взрывает всю группу. Вот подходит вражеский корабль. Он приближается к заминированному участку, туда, где одна из групп мин подстерегает врата. Еще несколько минут, и корабль уже над притаившимися зрячими минами. «Глаза» этих мин - там, на берегу, внутри замаскированной станции. Оттуда, в перископ, все хорошо видно, и наблюдатели точно улавливают момент, когда нужно взорвать мины. Поворот рубильника - электрический ток со специальной береговой электростанции мгновенно пробегает дистанцию до распределительной коробки, оттуда течет по проводам к взрывателям мин и мощный взрыв уничтожает корабль.

А что получится, если к охраняемому району приблизится не надводный, хорошо видимый корабль, а подводная лодка врага, скрытно подбирающаяся к берегу? Подводную лодку не удается увидеть со станции в перископ, но ее услышат: как только подводный корабль неизбежно коснется одной из мин или ее минрепа, на станции прозвучит сигнал, и поворот рубильника взорвет именно ту группу мин, около которой в этот момент скользит под водой невидимый враг.

До сих пор шла речь о таких минах, которые точно «знают» свое место под водой, свой боевой пост и неподвижны на этом посту. Но существуют и такие мины, которые перемещаются, плавают или под водой или на поверхности моря. Применение этих мин имеет свой боевой смысл. Они не имеют минрепов, значит их нельзя тралить обычными тралами. Никогда нельзя точно знать, где и откуда появятся такие мины; это обнаруживается в последний момент, когда мина уже взорвалась или показалась совсем недалеко. Наконец, такие мины, пущенные по течению, доверенные морским волнам, могут «встретить» и поразить неприятельские корабли на пути далеко от места постановки. Если противнику известно, что в таком-то районе поставлены плавающие мины, это стесняет передвижения его кораблей, заставляет принимать заранее особые меры предосторожности, замедляет темпы его операций.

Как устроена плавающая мина?

Всякое тело плавает на поверхности моря, если вес вытесненного им объема воды больше веса самого тела. О таком теле говорят, что оно обладает положительной пловучестью. Если бы вес объема вытесненной воды был меньше, тело пошло бы ко дну, его пловучесть была бы отрицательная. И наконец, если вес тела равен весу вытесненного им объема воды, оно будет занимать «безразличное» положение на любом уровне моря. Это значит, что оно само по себе будет держаться на любом уровне моря и не будет ни подниматься кверху, ни опускаться книзу, а только перемещаться на одном и том же уровне по течению. В таких случаях говорят, что тело обладает нулевой пловучестью.

Мина с нулевой пловучестью должна была бы держаться на той глубине, на которую ее при сбрасывании погрузили. Но такое рассуждение правильно только в теории. На. самом деле в море степень пловучести мины будет изменяться.

Ведь состав воды в море в разных местах, на разных глубинах неодинаковый. В одном месте в ней больше солей, вода плотнее, а в другом - в ней меньше солей, ее плотность меньше. Температура воды тоже влияет на ее плотность. А температура воды меняется и в различные времена года и в различные часы суток и на различных глубинах. Поэтому плотность морской воды, а с ней и степень пловучести мины изменчивы. Более плотная вода будет вытеснять мину кверху, а в менее плотной - мина будет итти ко дну. Надо было найти выход из такого положения, и минеры нашли этот выход. Они так устроили плавающие мины, что их пловучесть только приближается к нулевой, она нулевая только для воды в каком-то определенном месте. Внутри мины находится источник энергии - аккумулятор или батарея, или резервуар со сжатым воздухом. От такого источника энергии работает моторчик, вращающий гребной винт мины.

Мина плавает под водой до течению на определенной глубине, но вот она попала в более плотную воду и ее потянуло кверху. Тогда от изменения глубины начинает работать вездесущий в минах гидростат и включает мотор. Винт мины вращается в определенную сторону и тянет ее обратно на тот же уровень, на котором она плавала раньше. А что было бы, если бы мина не удержалась на этом уровне и пошла бы книзу? Тогда тот же гидростат заставил бы мотор вращать винт в другую сторону и поднять мину на заданную при установке глубину.

Конечно, даже в очень большой плавающей мине нельзя поместить такой источник энергии, чтобы ее запаса хватило на много времени. Поэтому плавающая мина «охотится» за своим противником - неприятельскими кораблями - только несколько дней. Эти несколько дней она и находится «в водах, где с ней могут столкнуться неприятельские корабли. Если же плавающая мина могла бы очень долго держаться на заданном уровне, она в конце концов заплыла бы и в такие районы моря и в такое время когда на нее могли бы попасть свои корабли.

Поэтому плавающая мина не только не может, но и не должна долго служить. Минеры снабжают ее особым устройством, оборудованным часовым механизмом. Как только пройдет срок, на который заведен часовой механизм, это устройство топит мину.

Так устроены специальные плавающие мины. Но и любая якорная мина может неожиданно сделаться плавающей. Ее минреп может оборваться, перетереться в воде, ржавчина разъест металл, и мина всплывет на поверхность, где будет нестись по течению. Очень часто, особенно во вторую мировую войну, воюющие страны намеренно набрасывали на вероятных путях неприятельских кораблей поверхностно-плавающие мины. Они представляют большую опасность, особенно в условиях плохой видимости.

Якорная мина, поневоле превратившаяся в плавающую, может выдать место, где поставлено заграждение, может сделаться опасной и для своих кораблей. Чтобы этого не случилось, к мине пристраивают механизм, который топит ее, как только она всплывает на поверхность. Может все же случиться, что механизм не сработает и сорвавшаяся мина будет долго качаться на волнах, превратится в серьезную опасность для любого столкнувшегося с ней корабля.

Если же якорную мину намеренно превратили в плавающую, то и в этом случае ей не позволяют долго оставаться опасной, ее также снабжают механизмом, который топит мину по истечении, определенного срока.

Немцы на реках нашей страны пытались применить и плавающие мины, пуская их вниз по течению рек на плотиках. К передней части плотика в деревянном ящике помещен заряд взрывчатого вещества весом в 25 килограммов. Взрыватель устроен таким образом, что заряд взрывается при столкновении плотика с каким-нибудь препятствием.

Другая «плавающая речная мина обычно имеет форму цилиндра. Внутри цилиндра - зарядная камера, наполненная 20 килограммами взрывчатки. Мина плавает под водой на глубине в четверть метра. Из центра цилиндра кверху поднимается стержень. На верхнем конце стержня как раз у самой поверхности воды - поплавок с усами, торчащими во все стороны. Усы соединены с ударным взрывателем. Из поплавка на поверхность воды выпущен длинный маскировочный стебель, ивовый или бамбуковый.

Речные мины тщательно маскируются под плывущие по реке предметы: бревна, бочки, ящики, солому, тростник, кусты травы.
