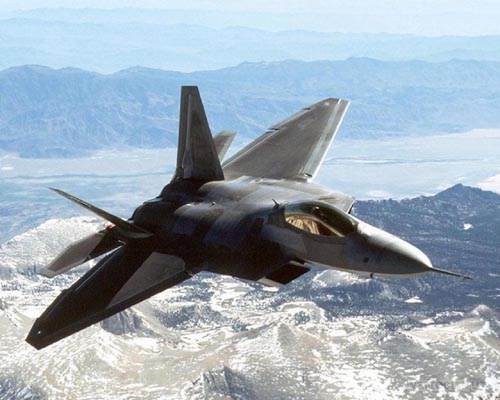

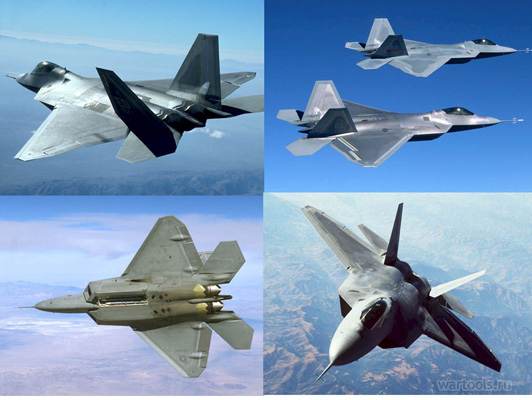

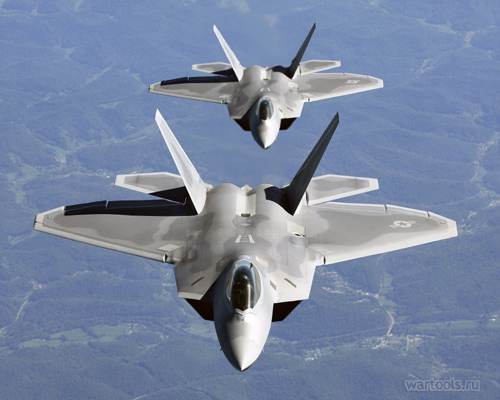

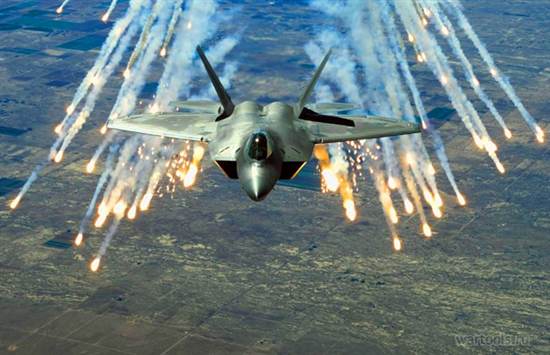

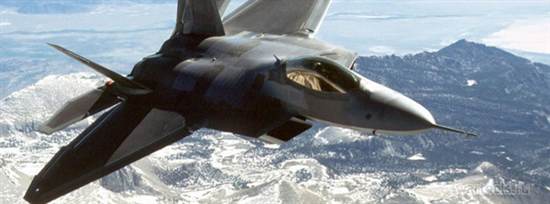

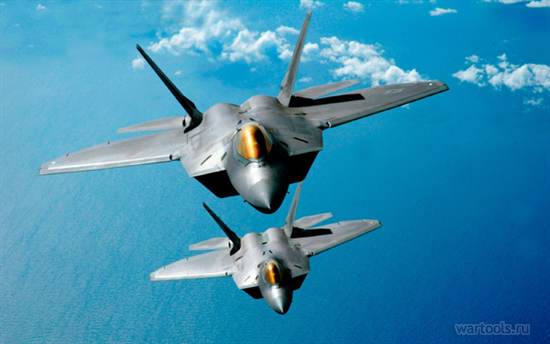

Многоцелевой истребитель пятого поколения, разработанный компаниями Lockheed Martin, Boeing и General Dynamics для замены F-15 Eagle. F-22 является первым и на сегодняшний день единственным стоящим на вооружении истребителем пятого поколения. А также он является самым дорогим истребителем в мире.

История

Начало работ над истребителем пятого поколения

В 1981 году ВВС США сформировали требование к новому реактивному истребителю завоевания превосходства в воздухе - передовому фронтовому истребителю (ATF), который должен был заменить F-15 Eagle. Новый истребитель должен был включать в себя все новейшие разработки, включая передовую авионику, новые двигатели с цифровым управлением, а также должен быть малозаметным для радаров и многофункциональным.

В июле 1986 года было объявлено начало конкурса на проект истребителя пятого поколения. В октябре того же года были отобраны две команды - Lockheed/Boeing/General Dynamics и Northrop/McDonnell Douglas, которые в течение 50 месяцев должны были создать новый истребитель. К 1990 году каждая команда построила по два прототипа самолётов - YF-22 и YF-23. На создание самолётов ATF к концу 80-х годов были затрачены огромные средства, поэтому компаниям пришлось отказаться от РЛС бокового обзора, оптико-локационной станции и системы предупреждения о ракетном нападении (на самолётах F-22 устанавливается система AN/ALR-94). Требования к самолёту были снижены, чтобы избежать увеличения стоимости программы разработки, а затем и серийных самолётов.

23 апреля 1991 года ВВС США объявили группу компаний Lockheed/Boeing/General Dynamics победителем в конкурсе на истребитель пятого поколения.

Программа ATF и F-22 Raptor

Первая предсерийная машина взлетела 7 сентября 1997 года. По сравнению с опытным образцом, F-22 оборудовался более мощными двигателями (15876 кгс против 13900 на прототипе) с управляемым в вертикальной плоскости вектором тяги, планер самолёта был частично изменен: изменилась форма крыла, рулей высоты, носового обтекателя, фонарь кабины пилота был перемещен вперед.

Серийный выпуск самолёта начался в 2001 году. 14 января 2003 года первый F-22 поступил на военную базу «Неллис», находящуюся в пустыне Невада. К 2004 году был собран в общей сложности 51 самолёт. В 2006 году на новые истребители впервые полностью перешла боевая часть - 27-я эскадрилья тактических истребителей, дислоцирующаяся на авиабазе Лэнгли.

В 2006 году планировалось приобрести 384 самолёта для вооружения семи эскадрилий боевого дежурства, в 2008 году план закупки сократился до 188 самолётов, 127 из которых были уже собраны. Экономический кризис и огромная стоимость самолёта заставили правительство США отказаться от закупок данного самолёта и сделать упор на программу F-35.

21 января 2009 года группа конгрессменов США направили президенту Бараку Обаме письмо, в котором доложили о распространении ЗРК С-200/300 по всему миру, как главном аргументе за продолжение производства истребителей F-22 Raptor.

6 апреля 2009 года, в рамках публикации проекта бюджета Пентагона на 2010 год, министр обороны США Роберт Гейтс сообщил о планах завершения производства истребителей F-22 в 2011 году на одобренном ранее Конгрессом США количестве в 187 машин. В июле того же года Конгресс отказался от увеличения закупок данного истребителя, начиная с 2010 года в пользу увеличения расходов по программе создания многоцелевого истребителя F-35.

13 декабря 2011 года сборочный цех корпорации Lockheed Martin в Мариэтта, штат Джорджия покинул последний серийный истребитель F-22A с бортовым номером 10-4195. Он стал 195-м F-22A, выпущенным начиная с 1997 года, и 2 мая 2012 года стал последним, 187-м серийным истребителем, переданным ВВС США.

Конструкция

В основу проектирования самолёта положен принцип обеспечения повышенной выживаемости за счёт реализации принципа «First look - first kill» (первый обнаружил - первый поразил). Для этого широко применены технологии снижения заметности («Stealth»). Важным, характерным для истребителей 5-го поколения конструктивным решением, снижающим заметность самолёта, является расположение штатного вооружения во внутренних отсеках. F-22 имеет и внешние подвески, но установка на них боекомплекта ухудшает малозаметность. Целью данного конструкторского решения было повышение универсальности самолёта.

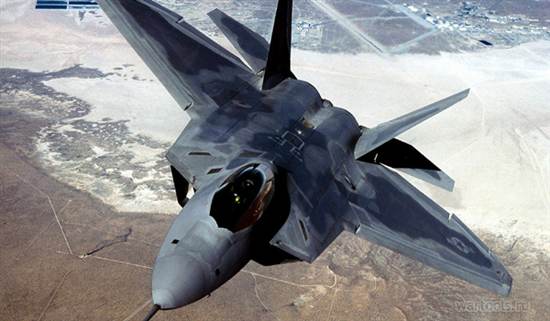

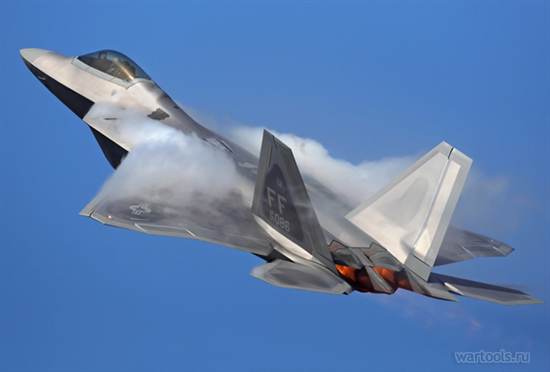

Планер

В конструкции планера самолёта доля полимерных композиционных материалов (ПКМ) составляет не менее 40 % (по другим данным 60 %), из них не менее 30 % приходится на термопластичные углепластики, широко применены радиопоглощающие материалы (РПМ). В частности, РПМ конструктивно оформляет кромки крыла самолёта. Большая часть конструкции собрана из ПКМ на основе бисмалеимидов - класс термостойких полимеров, работоспособных при температурах до 230 градусов по Цельсию. Вторые по значению полимерные композиты представлены термопластичными углепластиками, в частности материалом Avimid K-III фирмы «Дюпон», к достоинствам которых, помимо прочности, ремонтопригодности и термостойкости, относятся лучшие характеристики допускаемой повреждаемости.

Контуры щелей, образующихся в местах соединения фонаря кабины с фюзеляжем, створки отсеков шасси и вооружения имеют пилообразную форму, что также обеспечивает эффективное рассеивание электромагнитной энергии и предотвращает её прямое отражение в направлении приемопередающей антенны РЛС противника. Крыло - ромбовидное, вертикальный стабилизатор V-образной формы.

Создание самолёта велось с учётом требований боевой живучести. По целому ряду данных, живучесть конструкции планера решена применительно к осколочно-фугасному зажигательному (ОФЗ) снаряду, составляющему базу боекомплекта российских 30-мм авиационных пушек.

Двигатели

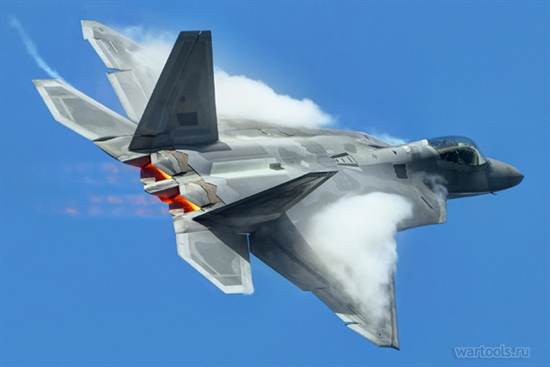

F-22 оборудован двумя турбореактивными двухконтурными двигателями с форсажными камерами (ТРДДФ) Pratt & Whitney F119-PW-100 с тягой 15876 кгс, и оснащенными управляемым в вертикальной плоскости вектором тяги. Данные двигатели имеют бесфорсажную тягу около 11000 кгс и позволяют самолёту совершать полёт на сверхзвуковой скорости без применения форсажа, что является важным тактическим преимуществом.

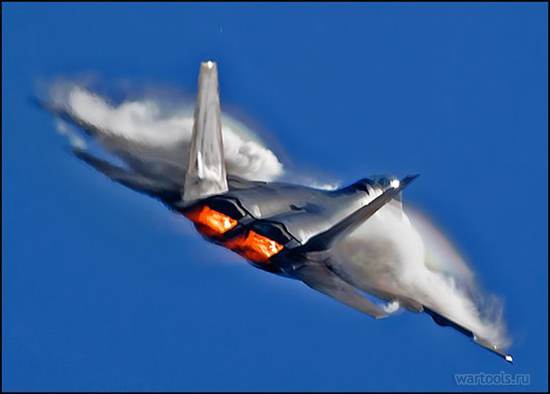

Сопла двигателей имеют плоскую форму, снижающую заметность самолёта в инфракрасном диапазоне. В конструкции сопловых устройств использован радиопоглощающий материал на основе керамики, который снижает радиолокационную заметность самолёта.

Бортовое оборудование

F-22 Raptor управляют две отказоустойчивые бортовые ЭВМ, называемые CIP - Common Integrated Processor. В каждом из них - 66 модулей, базой каждого модуля является 32-разрядный RISC-процессор i960.

Бортовая РЛС

F-22 оснащён РЛС AN/APG-77 с активной фазированной антенной решёткой. Антенна такого типа состоит из примерно 2000 приёмно-излучающих элементов. Главным плюсом данной антенны является электронное управление главным лепестком диаграммы направленности (аналог сканирования лучом) - нет необходимости в механическом сканировании, что упрощает конструкцию и повышает надёжность работы. Дальность обнаружения цели c ЭПР =1 м2 - 225 км (обычный режим) и 193 км (режим LPI), крылатая ракета (0,1 м2) - 125–110 км. Инструментальная дальность БРЛС - 525 км.

Способность радара работать в режиме Низкой Вероятности Перехвата (LPI) делает бесполезными обычные системы СПО/РТР. Радар AN/APG-77 может производить активный радарный поиск самолета-истребителя, оборудованного аппаратурой СПО/РТР таким образом, чтобы цель не знала, что она облучается. В отличие от обычных радаров, которые излучают мощные импульсы энергии в узком диапазоне частот, AN/APG-77 излучает низкоэнергетические импульсы в широком диапазоне частот, применяя технику, названную широкополосной передачей. Когда многократные эхо-сигналы возвращаются, процессор обработки сигналов РЛС объединяет эти сигналы. Количество энергии, отраженной назад от цели - на том же самом уровне, как и у обычного радара, но так как каждый импульс LPI имеет значительно меньшее количество энергии и различную структуру сигналов, цели будет трудно обнаружить F-22.

Каналы передачи данных

Самолёт оборудован интегрированной системой связи, навигации и идентификации, изначально созданной фирмой TRW. В её состав входит система радиолокационного опознавания - «свой-чужой», а также защищённые и помехоустойчивые каналы IFDL и Link-16 JTIDS.
На самолете реализована схема как приёма, так и передачи данных по каналу IFDL между другими F-22, тогда как канал Link-16 JTIDS по соображениям улучшения радиолокационной малозаметности реализован только для приёма данных.

В рамках модернизации Increment 3.2, истребитель планировалось оснастить более современным каналом MADL, устанавливаемым на бомбардировщики B-2 Spirit и многоцелевые истребители F-35 Lightning II. Однако в 2010-м году ВВС США отказались от этой инициативы в пользу малозаметности.

Вооружение

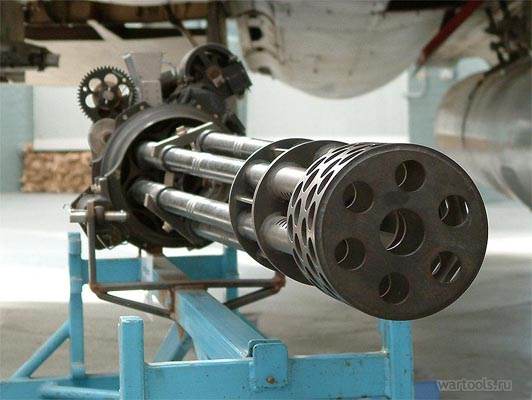

F-22 вооружён 20-миллиметровой пушкой M61A2 Vulcan, 480 снарядов, ракетами класса воздух-воздух: шестью AIM-120C AMRAAM и двумя AIM-9M Sidewinder.
А также корректируемыми бомбами JDAM.

F-22 совместим с управляемыми высокоточными авиабомбами класса SDB (Small Diameter Bomb) GBU-39 и SDB-53/B, выполнялись тестовые сбросы, однако, на 2015 год планов по интеграции их с F-22 не заявлено.
Истребитель может производить пуски ракет и сброс бомб из внутренних отсеков на сверхзвуковых скоростях.

Экономические показатели

Стоимость самолёта

На сегодняшний день самолёт F-22 является самым дорогим истребителем в мире, стоящим на вооружении. Себестоимость производства и выпуска одного самолёта оценивается в 146,2 млн долларов (на 2008 год), а полная цена с учётом всех косвенных затрат и при ожидаемом объёме производства - 350 млн.

Основным образом такая высокая стоимость обусловлена многократным сокращением объёмов закупки данного самолёта. В связи с распадом СССР из первоначально запланированных 750 единиц за всё время производства истребителя было приобретено всего 187 единиц.

Иногда об F-22 говорят, что он «на вес золота», что буквально соответствовало финансовым рынкам на февраль 2006 года - стоимость 19,7 тонн чистого золота (вес пустого F-22A) в этот период составляла те же 350 млн долларов.

При этом F-22 не является самым дорогим самолётом в мире. Самый дорогой - малозаметный бомбардировщик B-2 Spirit, каждый из которых обошёлся ВВС США без учёта НИОКР в 1,157 млрд долларов, а с учётом НИОКР - в 2,1 млрд долларов.

По данным Главного контрольного управления (GAO) США, на конец 2010 года полная цена одного самолёта F-22 (с учётом стоимости программы создания) достигла 411,7 млн долларов.

Эксплуатационные расходы

По заверению Пентагона, эксплуатационные расходы на единицу F-22 не сильно превышают аналогичные показатели других истребителей. Однако, данное утверждение было подвергнуто сомнению и критике в некоторых американских СМИ. По мнению газеты «The Washington Post», эксплуатационные расходы на данный истребитель намного превышают цифры, заявляенных Пентагоном. Статья в газете утверждала, что связано это было с уязвимостью радиопоглощающего покрытия, ускоренный износ которого, по словам автора статьи, мог вызвать даже обычный дождь. Также, со ссылкой на неназванных американских военных, газета информировала, что себестоимость лётного часа F-22 составляет $44 000.

На слушаниях в Сенате США представители Пентагона назвали сообщения в «The Washington Post» необоснованным и в ответ сделали следующее заявление:

"- за 2008-й финансовый год, стоимость одного часа полёта F-22, включающая только переменные затраты, составила 19 750 долл. В то время, как для F-15 этот показатель был 17 465 долл. США;
- за тот же 2008-й финансовый год, полная стоимость одного часа полёта F-22, включающая переменные, постоянные и прочие косвенные затраты, составила 44 259 долл. В то время, как для F-15 тот же показатель составил 30 818 долл. США;
- дождь, другие атмосферные осадки, климатические и погодные условия никак не влияют на работоспособность радиопоглощающих покрытий F-22 Raptor; процент боеготовности F-22 Raptor с 2004 по июль 2009 года увеличился с 62 до 68 процентов.
- Средний уровень боеготовности всего остального авиапарка составляет 64,5 %;

Трудоемкость межполётного обслуживания F-22 составляет 13 часов на 1 час полёта. По планам, на июль 2009 года трудоемкость должна была составлять 19 часов на 1 час полёта, а по окончании «взросления» должна быть доведена до 11 часов."

О некоторых проблемах с антирадарным покрытием также информировалось в заметках журнала Air Force Magazine, опубликованных 13-20 июля 2009 года. Как пишет журнал, проблема заключалась в том, что данное покрытие держалось в два раза меньше, чем это было предусмотрено. Однако, далее говорится о решении данной проблемы и постоянном улучшении качества покрытия, что позволило увеличить боеготовность F-22 до 68 %.

Что касается трудоёмкости обслуживания, у F-22 она не является чрезмерно высокой и составляет 30 человеко-часов на 1 час полёта. Для сравнения, у истребителя третьего поколения F-4 «Фантом» II этот показатель составлял 35 чел.-ч/ч, а у F-104 «Старфайтер» , считавшегося сложным в обслуживании - 50 чел.-ч/ч.

ТТХ F-22

Технические характеристики

Размах крыла: 13,56 м
-Длина самолёта: 18,90 м
-Высота самолёта: 5,09 м
-Площадь крыла: 78,04 м2
-Площадь В. О.: 16,54 м2
-Площадь Г. О.: 12,63 м2
-Экипаж: 1 человек
-Масса:
-БРЭО: 858 кг
-Пустого: 19700 кг
-Нормальная взлётная: 29200 кг (100 % топлива)
-Максимальная: 38000 кг
-Нагрузка:
-Нормальная: 1116 кг (6+2 УР)
-Максимальная: 10370 кг
-Топливо: 8200 кг
-С двумя ПТБ: 11900 кг
-Нагрузка на крыло:
-при максимальной взлётной массе: 487 кг/м2
-при нормальной взлётной массе: 374 кг/м2
-Процентный состав материалов в конструкции планера:
-Алюминиевые сплавы: 16 %
-титановые сплавы: 39 %
-Композиты: 24 %
-ЭПР: по данным различных источников, от 0,0001 до 0,3–0,4 м2

Двигатель

Тип двигателя: 2х ТРДДФ Pratt & Whitney F119-PW-100
-Статическая форсированная тяга: 15876 кгс
-Тяговооружённость:
-при нормальной взлётной массе: 1,087
-при максимальной взлётной массе: 0,83

Лётные характеристики

Максимальная скорость: 2410 км/ч - максимальная (М=2,25) (в мирное время максимальная скорость ограничена М=2 т. е. 2124 км/ч)
-Максимальная скорость без применения форсажа: 1826 км/ч (М=1,72)
-Крейсерская скорость: 850 км/ч (М=0,8)
-Максимальная скорость у земли: 1490 км/ч (М=1,22)
-Дальность:
-с двумя ПТБ: 2960 км
-перегоночная: 3220 км
-Боевой радиус: 760 км (из них 185,2 км на бесфорсажном сверхзвуковом крейсерском режиме)
-Практический потолок: 20 000 м
-Максимальная эксп. перегрузка: 9,5 G (в мирное время 8G)
-Длина разбега: 250–450 м
-Скорость крена: 3,49 рад/с (200 град./сек)
-Расчётный ресурс самолёта: 6000 ч
-Рабочее давление гидросистемы: 560 кг/см2
-Трудоёмкость технического обслуживания: 13 человеко-часов на час полёта (по другим данным 30)

Авионика

(англоязычный термин, обозначающий в разговорной речи совокупность всех электронных систем, разработанных для использования в авиации в качестве бортовой электроники. В отечественной нормативно-эксплуатационной документации этот термин не используется, также он не популярен у авиационных специалистов.)

БРЛС: РЛС с АФАР APG-77
-Дальность обнаружения: 225 ?193 км по цели с ЭПР = 1 м2
-Масса: 553,7 кг
-Максимальная средняя излучаемая мощность: 16533 Вт
-Объём: 0,565 м3
-Расход охлаждающего воздуха: 4,38 кг/мин
-Расход охлаждающей жидкости: 33,9 л/мин
-Диаметр АФАР: 0,813 м
-масса: 219,1 кг
-Объём: 0,275 м3
-Рассеиваемая мощность: 8278 Вт
-Расход охлаждающей жидкости: 11,3 л/мин

"AN/ALR-94"

Станция предупреждения об облучении, состоит из 30 датчиков, размещённых в крыльях и фюзеляже, что обеспечивает на всех диапазонах перекрытие в пределах 360 град..Система может обнаруживать, сопровождать и опознавать цель, на расстоянии 460 км и более. При сближении с целью на расстояние не менее 180 км обеспечивается целеуказание для APG-77 с применением формируемого системой ALR-94 файла сопровождения. В результате этого бортовая РЛС обнаруживает и сопровождает цель с помощью очень узкого луча. ALR-94 определяет направление, тип угрозы и расстояние до неё, а затем рассчитывает расстояние, на котором РЛС противника может обнаружить F-22.Все данные поступают на бортовые дисплеи, и летчику предоставляется своевременная графическая информация для проведения маневров по обороне самолета. На экране главного дисплея отметки РЛС управления огнем зенитных ракет и РЛС дальнего обнаружения заключены в окружности, которые показывают их расчетную эффективную дальность ведения огня.

История

Начало работ над истребителем пятого поколения

Программа ATF и F-22 Raptor

Конструкция

Планер

Двигатели

Бортовое оборудование

Бортовая РЛС

Каналы передачи данных

Вооружение

Экономические показатели

Стоимость самолёта

Эксплуатационные расходы

ТТХ F-22

Технические характеристики

Двигатель

Лётные характеристики

Авионика

"AN/ALR-94"

F-22 - американский истребитель пятого поколения, разработанный для замены F-15 Eagle. Всё ещё единственный в мире стоящий на вооружении истребитель пятого поколения.

По состоянию на май 2012 года ВВС США располагало 184 истребителями F-22.

В июне 2012 года на Аляске были проведены учения, в ходе которых проводились индивидуальные воздушные бои между истребителями F-22 и европейскими «Тайфунами» под управлением немецких пилотов. Майора Марка Грюн, участвовавший в учениях, заявил что в ходе тренировочных боёв противники сражались на равных. При этом на больших расстояних истребитель F-22 выигрывал за счёт новейшего оборудования, однако на близкой дистанции лёгкий и шустрый Тайфун показывал себя более успешно.

В июле 2015 года произошёл подобный конфуз с другим истребителем пятого поколения F-35 . Он проиграл ближний бой лёгкому истребителю F-16 , поступившему на вооружение в 1979 году.

Продажа истребителя F-22A Raptor в другие страны запрещены конгрессом США в 1997 году.

В 2002 году Россия заявила о возобновление работ над собственным истребителем пятого поколения. С этого момента у F-22A Raptor появился конкурент - российский истребитель пятого поколения -

В первой части нашей статьи мы рассмотрели причины высочайшей стоимости новейшего американского истребителя Lockheed Martin F-22 Raptor. Как оказалось, программа создания этого самолета, в свое время выглядевшая не такой уж и сложной, со временем обросла массой проблем, которые в конечном итоге сказались на стоимости научно-исследовательских и конструкторских работ, а также на цене строительства любого отдельно взятого самолета. Вполне очевидно, что сложности экономического характера связаны с техническими проблемами. Освоение новых технологий, а также исправление, на первый взгляд, небольших недочетов в результате может ощутимо увеличить стоимость всей программы. Рассмотрим техническую сторону проекта F-22 и разберемся, что удалось сделать, а что нет. Кроме того, внимания стоят некоторые особенности самолета, которые сохранились вплоть до последних партий серийного производства.

В очередной раз необходимо напомнить: основная масса технической информации об истребителе Raptor до сих пор является закрытой и доступна только некоторым военнослужащим США, имеющим соответствующие разрешения. По этой причине вся приведенная ниже информация была взята только из открытых источников и, возможно, не имеет стопроцентного соответствия реальной современной ситуации. Кроме того, ряд технических проблем или сложностей самолета F-22 напрямую связан с финансовой стороной проекта, поэтому вторая часть статьи может пересекаться с первой и дополнять ее.

Философия равновесия

Начиная с середины восьмидесятых годов, программа ATF (Advanced Tactical Fighter – «Прогрессивный тактический истребитель») осуществлялась в соответствии с обновленной финансовой идеологией. Военные стали требовать не любые характеристики любой ценой, но максимально возможные летные и боевые показатели, какие можно достичь при цене одного самолета в 35-40 миллионов долларов. В свое время такой подход получил массу положительных отзывов, но на практике все вышло гораздо сложнее. В свете нового решения технический облик будущего самолета F-22 стали называть уравновешенным. В первую очередь, это равновесие касалось общей совокупности характеристик и стоимости. В более конкретных случая концепция равновесия требовала без особого ущерба «подружить» сразу несколько параметров и технических нюансов. Так, хорошую маневренность нужно было соединить с малой заметностью, малую заметность и соответствующие ей обводы самолета с хорошим запасом топлива и вооружения, и так далее. В целом, с виду неплохая и интересная идеология уравновешенности различных характеристик грозила массой проблем для инженеров. Пентагон по-прежнему требовал максимально возможные характеристики, обеспечить которые порой было очень трудно.

И все же конструкторам фирмы «Локхид-Мартин» удалось частично удовлетворить требования военных, а также дать самолету максимум возможностей, которые можно было обеспечить в заданных массогабаритных и финансовых рамках. Для начала стоит остановиться на малозаметности. По имеющимся данным, истребитель F-22 имеет эффективную площадь рассеяния на уровне 0,3-0,4 квадратного метра. В отличие от откровенно неудачного F-117A, истребитель F-22 изначально делался как боевая машина с хорошими летными данными. Малозаметность получила меньший приоритет, из-за чего готовый самолет получил специфические обводы фюзеляжа и крыла, которые, в то же время, не имеют значительных отличий от большинства истребителей. Во всяком случае, по своему общему виду «Раптор» действительно похож на самолет, а не на какой-то странный утюг, как это было с F-117A. Малозаметность, в свою очередь, достигалась второстепенными средствами, как то одинаковое ориентирование кромок, находящихся под углом к продольной оси самолета или разваленные наружу кили. При выработке такого облика сотрудникам аэродинамических отделений Lockheed и NASA пришлось серьезно столкнуться с тем самым «равновесием». Тем не менее, у них получилось совместить сравнительно небольшую ЭПР и неплохие летные данные.

Малозаметность самолета также пришлось уравновешивать и с высокой маневренностью. Согласно общепринятому мнению, истребитель пятого поколения должен быть сверхманевренным, что обычно достигается применением двигателей с управляемым вектором тяги. На F-22 применены оригинальные прямоугольные сопла с отклоняемыми створками. Одновременно с изменением вектора тяги такие сопла обеспечивают эффективное снижение температуры выбрасываемых газов. Как следствие, получилось добиться оптимального баланса между маневренностью и заметностью в инфракрасном диапазоне. Работники компаний Lockheed Martin и Pratt & Whitney сумели сделать силовую установку, полностью удовлетворяющую требованиям военных. В то же время, оригинальное прямоугольное сопло получилось достаточно сложным в инженерном отношении.

В целом, необходимость обеспечения малой заметности в радиолокационных диапазонах серьезно сказалась на ходе всей первой стадии проекта, связанной с определением общих черт будущего самолета. Необходимость баланса между летными данными и малозаметностью привела к применению ряда неоднозначных технических решений. К примеру, первоначально предполагалось делать силовой набор крыла только из композитных деталей на основе углепластиков. Такой подход мог дополнительно уменьшить заметность. Однако в дальнейшем, по результатам испытаний, пришлось заменить немалую часть этих деталей металлическими. Как оказалось, углепластиковые лонжероны имеют меньший запас прочности, нежели титановые, а также гораздо более сложны в производстве и почти не пригодны для быстрой замены в условиях войсковой мастерской. Само собой, изменение материала деталей силового набора повлекло за собой серьезную переделку всех сопутствующих узлов и агрегатов, а также ощутимо усложнило производство каркаса самолета.

Все свое ношу… в себе

Характерной чертой самолета F-22 стало отсутствие постоянных внешних подвесок, предназначенных для использования в бою. Под крылом истребителя при необходимости можно установить четыре пилона для подвесных топливных баков или для ракет. Однако в таком случае показатели ЭПР самолета значительно увеличиваются, и на экране радаров он выглядит примерно так же, как более старые F-15 или F-16. Из-за этого в реальной боевой обстановке рекомендуется использовать исключительно внутреннюю подвеску.

Использование только внутренних объемов в сочетании с требуемыми габаритами и массами перспективного самолета стало одной из самых сложных целей при его разработке. Если с внутренними баками все было более-менее просто и под них отдали почти все доступные объемы, то с транспортировкой и применением вооружения пришлось повозиться. Во-первых, было необходимо выделить объемы под грузоотсеки. Основной объем для вооружений расположен в средней части фюзеляжа, сразу за воздухозаборниками. Размеры и оборудование этого грузоотсека позволяют разместить в нем до шести ракет AIM-120. Еще два объема меньшего размера расположены по бокам от основного. В каждом из них имеется место лишь для одной ракеты AIM-9. Второй проблемой при создании грузоотсеков было обеспечение возможности использования вооружения в любых условиях. Было необходимо некое устройство, способное вытолкнуть ракету за пределы внутреннего объема самолета при полете на больших скоростях и при любой перегрузке.

В свете технических данных ракет различных типов пришлось делать сразу два пусковых устройства. Для более тяжелых и крупных AIM-120 разработали выталкивающее устройство, способное выбросить ракету из самолета на сверхзвуковых скоростях и во всем диапазоне допустимых перегрузок. Это устройство представляет собой систему из пневматического и гидравлического цилиндров. Первый со скоростью около восьми метров в секунду выводит ракету за пределы грузоотсека, «пробивая» пограничный слой воздуха. Второй, в свою очередь, обеспечивает отцепку боеприпаса и его увод в сторону от самолета. И без того непростая система выталкивания была усложнена тем, что в боевой обстановке требуется минимальное время, проходящее от нажатия кнопки пуска до начала самостоятельного полета ракеты. После нескольких месяцев сложных исследований в аэродинамических трубах и больших затрат удалось довести время работы выталкивателя до уровня 0,8-0,9 секунды. Военные поначалу хотели получить более быстрое устройство, но дальнейшие работы в этом направлении были остановлены ввиду прочностных характеристик ракет. AIM-120 выходит из грузоотсека с перегрузкой порядка сорока единиц. Большее ускорение при выбросе может привести к повреждениям боеприпаса, вплоть до полной его неработоспособности.

Вторая система выброса ракет предназначена для более легких AIM-9 и построена по другому принципу. Перед пуском ракета опускается из грузоотсека, причем передняя ее часть выдвигается сильнее, чем задняя. Трапециевидный агрегат, на котором располагаются удерживающие устройства, не имеет каких-либо средств для отстрела ракеты – после включения двигателя она самостоятельно сходит с направляющей. Внутренние агрегаты самолета защищаются специальным газоотбойным щитком. Вполне понятно, что оба варианта пусковых устройств гораздо сложнее, чем привычные подкрыльевые пилоны с балочными держателями. Причем эта сложность касается и конструкции, и обслуживания. От старых конструкций выталкиватель и трапеция фактически не отличаются лишь «отношением» к пилоту. Ему по-прежнему достаточно просто нажать соответствующую кнопку. Характерной чертой новых сложных агрегатов оказалась невозможность отказа от них. Требования по малозаметности попросту не дают упростить конструкцию и обслуживание самолета за счет использования менее сложных пусковых устройств.

Стоит отметить, истребитель F-22 все же может нести вооружение на внешней подвеске. Однако, как уже говорилось, при этом сильно ухудшается ЭПР самолета, а также возможны некоторые проблемы с аэродинамикой. В конце девяностых пилоны для ПТБ или вооружений уже подверглись серьезной переработке. В ходе испытаний выяснилось, что первый вариант этих агрегатов увеличивал вероятность флаттера. По имеющимся данным, во время переделки была изменена не только форма пилонов, но и их конструкция. При разработке новых подвесных устройств инженеры «Локхид-Мартин» старались обеспечить минимальную заметность самолета даже при использовании пилонов. Для этого, согласно некоторым источникам, они выполнены в виде монолитной углепластиковой детали. С учетом того факта, что пилоны могут сбрасываться для обеспечения полноценных возможностей пилотирования и малозаметности, такая конструкция не смотрится особо удачной, в первую очередь, в финансовом плане. В ходе последующих модернизаций планировалось вернуться к этому вопросу и снова усовершенствовать пилоны для внешней подвески.

Трудно быть самостоятельным

Одним из основных требований к новому самолету было упрощение технического обслуживания и подготовки к вылету. Для этого, с целью ускорения запуска бортовых систем, F-22 оснастили вспомогательной силовой установкой. Этот агрегат обеспечивает самолет электроэнергией до запуска двигателей, приводящих в действие основные генераторы, гидро- и пневмонасосы. Стоит отметить, ВСУ истребителя оказалась одним из самых надежных узлов. Последние крупные неприятности со вспомогательной силовой установкой закончились еще в конце девяностых годов, когда несколько раз пришлось переносить очередной испытательный полет. Тогда маломощный газотурбинный агрегат был значительно улучшен и впредь больших неприятностей не доставлял.

Вторым способом облегчения обслуживания должна была стать система жизнеобеспечения пилота, а именно ее часть, отвечающая за подачу воздуха и кислорода. На всех американских самолетах до F-22 пилот получал кислород для дыхания из соответствующих баллонов. Однако такая система требует постоянной дозаправки или замены внутренних емкостей для газа. Поскольку F-22 должен был иметь возможность длительного патрулирования и максимально быстрой подготовки к полету, заказчик и разработчик в итоге пришли к выводу о необходимости применения системы регенерации кислорода. С этой целью фирме Normalair Garrett был заказан комплекс OBOGS (On-board oxygen generating system – Бортовая система генерации кислорода). Как понятно из названия, OBOGS предназначена для переработки выдыхаемых летчиком газов и восстановления нормального количества кислорода. Таким образом, все обслуживание кислородной системы сводится к своевременной замене регенерирующих кассет и чистке фильтров. В качестве запасной дыхательной системы на F-22 установили дополнительные агрегаты комплекса EOS «классического» образца: кислородный баллон и сопутствующее оборудование.

Кроме непосредственного обеспечения пилота кислородом, система OBOGS отвечает за защиту летчика от перегрузок. В состав систем жизнеобеспечения входит комбинированный костюм Combat Eagle, объединяющий в себе противоперегрузочные, высотно-компенсирующие и теплозащитные свойства. Достаточно сложная конструкция костюма, среди прочего, привела к невозможности проведения его починки в условиях строевой части. Поэтому при определенных повреждениях костюм Combat Eagle попросту списывается, а летчик получает новый. Однако, как оказалось, малая ремонтопригодность противоперегрузочного костюма и сложность регенерационной системы были далеко не самыми большими проблемами нового истребителя. Несколько месяцев назад стало известно, что массу проблем в сфере жизнеобеспечения летчика доставила одна небольшая деталь, которую поначалу никто и не думал в чем-то обвинять.

Удушающая перегрузка

В середине ноября 2010 года на Аляске разбился строевой истребитель F-22, летчик Дж. Хэни погиб. Причиной происшествия признали отказ системы OBOGS, вызвавший гипоксию, из-за которой пилот потерял сознание и не успел включить запасную EOS. Из-за этого всем самолетам обновили программное обеспечение – теперь включение резервной дыхательной системы производится автоматически. Однако эти переделки не гарантировали стопроцентного избавления от проблем. В дальнейшем летчики строевых частей неоднократно жаловались на серьезные проблемы в полете: в ряде случаев они чувствовали удушение. После очередных разбирательств комиссия ВВС США и Lockheed Martin выяснила, что причиной удушения является несинхронная работа дыхательного модуля системы OBOGS, отвечающего за давление подаваемого летчику кислорода, и агрегатов, следящих за компенсацией перегрузок. Из-за рассинхронизации работы этих элементов комплекса жизнеобеспечения грудь и живот летчика сдавливались костюмом снаружи, а изнутри это давление не компенсировалось достаточным давлением подаваемого кислорода. Всего несколько секунд таких проблем в определенных обстоятельствах приводили к ателектазу – спадению альвеол. Это явление в подавляющем большинстве случаев не приводит к серьезным проблемам со здоровьем, но требует предоставить летчику пару дней дополнительного отдыха. Кроме того, несколько летчиков, подвергнувшись кратковременным удушениям, подали рапорты с просьбой отстранить их от полетов на F-22 до исправления всех неполадок.

В июле 2012 года официальный представитель Пентагона рассказал о результатах расследования. Оказалось, что в проблемах с удушением был виноват модуль системы OBOGS, отвечавший за правильное функционирование противоперегрузочной части костюма Combat Eagle. Вернее, не сам модуль, а одна из его деталей. Один из клапанов системы накачки костюма оказался непригодным для эксплуатации. Он свободно пропускал воздух внутрь костюма, но не обеспечивал должной скорости стравливания. Как результат, на выходе из маневра с перегрузкой дыхательный модуль OBOGS снижал давление подаваемого кислорода до необходимого значения, а костюм продолжал оставаться надутым до тех пор, пока воздух не стравливался из него с таким темпом, какой мог обеспечить тот самый злополучный клапан. Еще до объявления результатов расследования система подачи воздуха в противоперегрузочную систему была заметно доработана и еще раз проверена на предмет правильной работы. К концу лета этого года был создан комплект новых деталей, предназначенный для переоснащения строевых самолетов F-22. К началу 2013 года все имеющиеся в ВВС США истребители будут переоснащены новыми комплектующими.

Все эти проблемы с противоперегрузочной частью комплекса OBOGS повлекли за собой не только неприятности со здоровьем летчиков. Начиная с самой катастрофы 2010 года, истребители F-22 регулярно «обзаводились» новыми ограничениями по режимам полета. В последние месяцы перед установкой новых клапанов пилоты самолетов Raptor были обязаны летать на малых высотах и без костюмов Combat Eagle. Кроме того, командование приказало прокладывать маршрут полета с таким расчетом, чтобы от любой его точки можно было добраться до ближайшего аэродрома не более чем за полчаса. Нетрудно догадаться, насколько упал боевой потенциал новейшего американского истребителя. А ведь виновником всех этих технических неприятностей, катастрофы и проблем со здоровьем летчиков был небольшой клапан, который в свое время как-то смог пройти все проверки и испытания.

Ударная мощь и ударная немощь

Программа ATF на стадии первоначальной проработки концепции подразумевала создание перспективного истребителя-бомбардировщика. Самолет должен был с одинаковой эффективностью уничтожать как воздушные, так и наземные цели. Однако в ходе проработки технических особенностей будущего самолета возник ряд проблем. Прежде всего, неприятностей добавила та самая концепция равновесия. Требования малозаметности привели к размещению всего вооружения внутри фюзеляжа, что, в свою очередь, вынудило конструкторов максимально ужать грузоотсеки. В результате этого немалая часть американского управляемого вооружения «воздух-земля» просто не может поместиться внутри объема, отведенного на F-22 под вооружение. К примеру, противорадиолокационная ракета AGM-88 HARM примерно на полметра длиннее ракеты AIM-120 и имеет почти в три раза больший размах крыла. Кроме того, HARM на 200 килограмм тяжелее ракеты AMRAAM. Таким образом, масса и габариты основной современной противорадиолокационной ракеты США не позволяют запускать ее с самолета F-22. Конечно, «Раптор» может нести ракету и на внешней подвеске, но в таком случае из незаметного охотника за радарами он превращается в еще одну особо опасную цель, которая привлечет к себе повышенное внимание ПВО противника. Что касается бомб, то с ними дело обстоит примерно так же, как и с ракетами. Грузоподъемность внутренних подвесок самолета не позволяет брать на борт крупные и тяжелые боеприпасы. Калибр применяемых бомб ограничен тысячей фунтов (454 кг).

Примечательной чертой бортового радиоэлектронного оборудования истребителя F-22 является полное отсутствие какой-либо специализированной аппаратуры, предназначенной только для работы по наземным целям. Требование вписать стоимость самолета в определенную Пентагоном сумму, пусть даже и в ущерб характеристикам, повлекло за собой выведение из его облика характерного бомбардировочного оборудования. При этом инженеры фирмы «Локхид-Мартин» постарались сохранить хотя бы ограниченные возможности по бомбометанию. В программном обеспечении бортовых компьютеров предусмотрительно оставили алгоритмы, необходимые для обнаружения и опознавания наземных целей. Поражение этих целей, в свою очередь, с самого начала предполагалось осуществлять управляемыми бомбами с наведением по сигналу навигационной системы GPS. После принятия на вооружение комплекта JDAM, предназначенного для переоборудования свободнопадающих бомб в управляемую конфигурацию, именно подобные «умные» боеприпасы стали основным оружием F-22 для атаки наземных целей.

Наличие GPS-корректируемых бомб в арсенале самолета F-22 ощутимо расширило его боевые возможности. Однако далеко не так, как хотелось бы заказчику. На практике один Raptor может нести в главном грузоотсеке лишь две бомбы GBU-32 JDAM калибром по тысяче фунтов. Одновременно с двумя бомбами самолету приходится брать на борт по две ракеты AMRAAM (в главном грузоотсеке) и две Sidewinder в боковых. Применение переоборудованных бомб вынуждает самолет подходить к цели достаточно близко, из-за чего приходится нести оружие для самообороны. Осенью 2006 года на вооружение ВВС США была принята на вооружение корректируемая бомба GBU-39 SDB (Small Diameter Bomb – Бомба малого диаметра). Этот 250-фунтовый боеприпас имеет систему наведения, аналогичную бомбам JDAM. Благодаря меньшим размерам и меньшей массе, в главном грузоотсеке F-22 может поместиться до шестнадцати таких бомб. Однако на практике получится загрузить не более восьми – крайние держатели главного грузоотсека и дополнительные «бомболюки» снова отводятся под управляемые ракеты для самообороны. Таким образом, один самолет может нести до четырех бомб GBU-39 с радиусом действия до 110 километров. Тем не менее, количество и дальность нивелируются могуществом, ведь GBU-39 несет всего 17 килограмм взрывчатого вещества против 202 кг у GBU-32.

В общем, F-22 имеет хорошие возможности ведения воздушного боя, для которого он изначально предназначался, но при этом не может полноценно проводить атаки наземных целей. Из-за этого ударной силой американских ВВС в случаях, когда необходимо атаковать объекты или технику противника, продолжают оставаться уже достаточно старые самолеты F-15 и F-16 поздних модификаций. Собственно говоря, проблемы с вооружением «воздух-земля» являются одной из основных причин того, что «Рапторы» не принимали участия в конфликтах последнего времени. Атаки наземных целей затруднены из-за слишком малой номенклатуры соответствующего вооружения. Что касается завоевания превосходства в воздухе, то в современных конфликтах некоторые возможности F-22 могут быть даже излишними. Так, во время войны в Ираке американские истребители-бомбардировщики F/A-18 в ходе воздушных боев уничтожили около сорока иракских самолетов. При этом во время подобных столкновений был потерян только один американский истребитель. Вполне очевидно, что для борьбы с военно-воздушными силами стран третьего мира F-22 оказывается не слишком эффективным в экономическом плане: боевая работа этого истребителя обходится заметно дороже, чем вылеты других типов. Боевая эффективность при этом, с учетом характера целей, получается примерно равной.

Неоднозначный результат

Стоит отметить, что истребитель Lockheed Martin F-22 Raptor имеет гораздо меньше проблем технических, нежели экономических. Как уже говорилось, техническая и финансовая стороны проекта очень сильно связаны друг с другом и постоянно пересекаются. В плане соотношения технических преимуществ и стоимости авторам проекта F-22 так и не удалось соблюсти требуемое равновесие. Удовлетворение требований заказчика привело к постоянной необходимости дополнительных исследований и конструкторских работ. Как следствие, в составе проекта появлялись новые интересные технические решения, которые, однако, оказывали самое прямое влияние на общую стоимость всей программы. В результате хорошими характеристиками самолет обязан своей высокой стоимости.

Однако, несмотря на все ноу-хау, «Раптор» в итоге получил недостаточные возможности по атаке наземных целей. Здесь сказался второй момент общего облика, в котором так и не удалось соблюсти желаемый баланс. Малая заметность для радиолокационных станций привела к требованию уместить всю полезную нагрузку внутри фюзеляжа, что напрямую повлияло на максимально допустимые габариты боеприпасов и, как следствие, на номенклатуру вооружений. При этом бортовое радиоэлектронное оборудование самолета вполне способно работать не только с бомбами, наводящимися по сигналу системы GPS. Однако ввиду экономических и технических неурядиц самолет так и не удалось оснастить аппаратурой для, к примеру, наведения бомб или ракет по лазеру. Что касается боеприпасов «воздух-земля» с радиолокационным наведением, то здесь свое слово сказал целый ряд факторов. Подходящие бомбы или ракеты с активной радиолокационной ГСН оказались либо слишком большими и тяжелыми, либо обладающими недостаточным могуществом. Использование пассивной радиолокационной головки, в свою очередь, связано с необходимостью подсвета цели, а это почти полностью ликвидирует все преимущества от малозаметной конструкции. Так что бомбы JDAM и SDB фактически являются компромиссом между малозаметностью и хотя бы удовлетворительными ударными возможностями.

Подводя итог, можно сказать, что техническая сторона проекта F-22 в некоторой мере является оправданием за уникально высокую стоимость работ и строительства самолета. Тем не менее, некоторые удачные и перспективные решения продолжают оставаться сомнительными для массового использования. К счастью для американских военных, все имеющиеся проблемы истребителя постепенно исправляются, хотя это и приводит к дополнительным тратам или к необходимости введения ограничений на режимы полета. Однако проект Raptor получился настолько сложным, что трудно предугадать, как скоро появятся новые сообщения о технических проблемах, и какого именно нюанса конструкции они будут касаться. 15 ноября недалеко от авиабазы Тиндалл (США, штат Флорида) разбился еще один строевой F-22. Расследованием происшествия занимается специальная комиссия, и какие-либо сведения пока не разглашались. В настоящее время никто не может исключить вероятность того, что недавняя авария станет началом для целой череды событий, как это было с катастрофой двухлетней давности. Если это действительно будет так, то истребитель F-22 рискует закрепить за собой репутацию не только самого дорогого и спорного самолета в американской авиации, но также самого сложного и непредсказуемого в эксплуатации.

По материалам:
https://lockheedmartin.com/
https://northropgrumman.com/
https://airwar.ru/
https://vpk.name/
https://warandpeace.ru/
https://globalsecurity.org/
https://intel.com/
https://oborona.ru/
https://ausairpower.net/
https://lenta.ru/
https://bbc.co.uk/
Кудишин И.В. F-22 «Рэптор» и JSF. Американские истребители пятого поколения. – М.: Астрель/АСТ, 2002

Ctrl Enter

Заметили ошЫ бку Выделите текст и нажмите Ctrl+Enter

Легенда о дерзком полете конструкторской мысли, потерянных деньгах и несбывшихся надеждах. Гимн величию человеческого разума и притча о безумных путях, на которые иногда сворачивает технический прогресс. Сага о том, как несмелые очертания истины тают в пелене тумана человеческих заблуждений. Парабола об алчности и доверчивости, что идут рука об руку на протяжении веков, питаемые несбыточной людской мечтой о «философском камне» и «вечном двигателе».

Все это – истребителя «пятого поколения». Миф о фантастическом крылатом корабле, что принесет лавры побед к ногам тех, кто сможет построить такую машину.

Еще ни один самолет в истории авиации не преподносился с такой помпой, как грозный истребитель «Рэптор». Беспощадная ярость небес. Абсолютное техническое превосходство ВВС США. Чудотворное средство для выигрыша любых войн. Невидимое и разрушительное , приносящее смерть каждому, кто осмелился «поднять руку» на его создателей.

Парадокс в том, что на сегодняшний день ни один из 187 истребителей «пятого поколения» участия в боевых действиях не принимал. Это было бы нормально, если на Земле прекратились войны – но, с 2003 года, когда на авиабазу Неллис прибыл первый серийный F-22, мир сотрясли множество конфликтов – авиация ВВС США совершила десятки тысяч боевых вылетов, сметя с лица Земли два государства.

Оправдания, связанные с «избыточной мощью самолета» и «несоответствием условий локальных конфликтов назначению F-22» могут вызвать лишь ярость у американских налогоплательщиков: военные потратили 60 миллиардов долларов на создание самолета, для которого нет подходящих задач!

Сравнение F-22 с ядерным оружием не проходит - «Рэптор» не обладает и долей останавливающего эффекта Стратегических Ядерных Сил. В отличие от «Трайдентов» и «Минитмэнов», это чисто тактическое оружие, призванное решать насущные проблемы нашего времени. Но увы…
Пилоты ВВС США предпочитают возить бомбы и доминировать в воздухе, используя проверенные F-15 и F-16.
Получается проще, дешевле, а главное - ничуть не хуже, чем при использовании истребителя «пятого поколения».

Гораздо веселее другой факт: F-22 наверняка окажется малополезен при решении «серьезных задач». До сих пор не утихают споры о малозаметности самолета – эксперты сокрушаются о том, что «Рэптор», скорее всего, не сможет эффективно работать в зоне действия зенитных комплексов С-300.

Здесь следует задать простой опрос: А что вы ожидали? Двенадцать каналов наведения. Шесть скоростей звука. Масса боевой части 150 кг. Солидный комплект радаров и систем обнаружения, способных засекать воздушные цели на дальности в сотни километров.

Лезть напролом в зону действия С-300 – чистое самоубийство. И никакой «Рэптор» здесь не панацея – летчики ВВС США откажутся садиться в кабины, а того, кто отдал приказ о прорыве вражеской ПВО с помощью «Рэпторов», ожидает трибунал.

Что нам «Рэптор»! Закидаем шапками?

Ничуть. 300-ый зенитный комплекс – действительно серьезное оружие, это признают даже мастистые зарубежные эксперты. Другое дело, что для прорыва сквозь заслон С-300 совсем не обязателен убер-самолёт «пятого поколения».

Это как же так?

Грубая сила и ничего более. Обнаруженные позиции ЗРК давят простым способом: залпом противорадарных ракет HARM, наводящихся на источники радиоизлучения. Ракеты запускаются по баллистической траектории, на самонаведении – сами самолеты-носители при этом остаются вне зоны действия ЗРК, а счет выпущенных «Хармов» обычно идет на тысячи.

Тупоголовые «Хармы» перебьют все микроволновки и радиопередатчики в округе, но несколько из них обязательно разорвется вблизи РЛС зенитного комплекса, выведя его из игры. Даже если оператор, почувствовав неладное, успеет выключить радар – «Харм» запомнит последние координаты источника излучения и продолжит свой скорбный путь в направлении предполагаемой цели.

Гремучий коктейль из «Хармов» обильно сдабривается крылатыми ракетами «Томагавк», шквалами радиоэлектронных помех, БПЛА и диверсионными группами спецназа.

Запуск противорадилокационной ракеты AGM-88 High-speed Anti-Radar Missile (HARM)

Очень грубый, затратный и грязный приём – но это единственный способ прорыва современной ПВО. Именно этот сценарий мы наблюдали во всех конфликтах последних лет – обе Войны в Персидском заливе, Югославия, Ливия.
Лишь когда командование убеждается в недееспособности вражеской системы ПВО – в воздушное пространство вторгаются «носители демократии» - сотни боевых самолетов ВВС стран НАТО. Обычные F-15 и F-16.

Убер-самолет F-22 «Рэптор» вновь остался без работы. Как и его коллега B-2 «Спирит». Сверх-возможности этих машин попросту не востребованы.

Кто Вы, истребитель пятого поколения?

У современных летчиков есть все - сверхзвуковые самолеты, способные в автоматическом режиме прорываться к цели, едва не срывая крылом кроны деревьев. Фантастические прицельные комплексы, способные из стратосферы отличить женщину от мужчины, вооруженного человека от мирного обывателя или разглядеть тепловой след проехавшего автомобиля – чувствительность этих систем потрясает воображение. Реактивные боевые машины могут за считанные часы перелететь континент, а их боевая нагрузка превышает показатели стратегических бомбардировщиков времен Второй мировой. Невероятные фигуры высшего пилотажа, управляемое ракетное оружие, оптико-электронные оборонительные комплексы и системы постановки помех.

Спрашивается: Ребята, что вам еще нужно? Бессмертие и бесконечные патроны?

Конечно, прогресс не стоит на месте – на смену четвертому поколению истребителей должно обязательно прийти пятое. Но чем конкретно отличается «пятое поколение»? И здесь, даже у самых смелых теоретиков возникает коллапс сознания.

Малозаметность!
Сделать самолет абсолютно невидимым пока еще никому не удалось – приёмы технологии «стелс» находятся в явном противоречии с законами аэродинамики. Работы по частичному снижению заметности не имеют решающего значения – риск быть обнаруженным по-прежнему остается велик.
Парадоксально, но меры по радикальному снижению заметности могут быть реализованы на самолетах предыдущего поколения – подтверждено на практике: серийные истребители «Супер Хорнет», перспективные машины F-15SE «Сайлент Игл» и «Сайлент Хорнет».

F-15SE Silent Eagle.

"Наплывы" на гондолах двигателей - внутренние отсеки для вооружения. Изменено хвостовое оперение - кили отклонены в стороны для лучшего рассеивания радиоволн

Сверхманевренность! Расскажите о ней Су-27 и его модификации Су-35.

Многофункциональность! Расскажите об этом создателям F-15E «Страйк Игл».

Сверхзвуковая крейсерская скорость без использования форсажа!
Можно. Потребуются «всего лишь» сверхмощные (и прожорливые) двигатели. В принципе, единственное значимое отличие «пятого поколения». Другой вопрос – насколько велика потребность в таких способностях? И не слишком высока заплаченная цена?

Анализируя требования, предъявляемые к «пятому поколению», становится очевидно – они буквально «взяты с потолка». То, что могло действительно пригодиться: беспилотное управление в воздушном бою, абсолютная невидимость для любых средств обнаружения противника – до сих пор остаются атрибутами научной фантастики. То же, что предлагает современная промышленность под видом «истребителя нового поколения» - не более чем архисложная и сверхдорогая машина, чьи задачи дублируются обычными самолетами с гораздо большей эффективностью (затраты/результат).

Здесь можно было поставить точку, если бы не одно важное обстоятельство:

Истребители «пятого поколения» действительно существуют! Но это не имеет никакого отношения к F-22 «Рэптор».

Кто же эти загадочные машины? «Сухой» ПАК ФА? Китайский прототип J-20?
Нет, новое поколение истребителей появилось задолго до создания ПАК ФА. Это был длительный системный процесс, который обрел окончательную форму порядка 20 лет назад.

Сама авиатехника изменениям не подверглась – двигатели, планер – все осталось прежним. Может быть, все дело в авионике – высокотехнологичной «начинке» самолета? И снова, мимо. Радиолокационные станции, ИНС, «fly-by-wire» (электродистанционная система управления) – здесь никаких кардинальных изменений отмечено не было. Увеличение производительности бортовых компьютеров и появление «стеклянных кабин» не привело к революции в авиастроении. К какому поколению относится самолет - 4+ или 4++ имеет не так много значения, как это принято полагать.

Изменения коснулись, в первую очередь, организационных вопросов – новая тактика и специальные приёмы позволили резко повысить мощь современной авиации.

Что все это значит, товарищи? Встречайте нашего первого гостя:

KC-10 «Экстендер» (удлинитель) – воздушный танкер на базе пассажирского авиалайнера DC-10. 11 топливных баков, 90 тонн авиационного топлива. Танкер предназначен для взаимодействия с тактической авиацией: телескопическая заправочная штанга и система «шланг-конус» позволяют передавать топливо на любой из военных самолетов стран блока НАТО. Производительность системы заправки – 5678 л/мин (штанга) и 1590 л/мин (шланг-конус). Танкер способен одновременно передавать топливо трем самолетам. В верхней части фюзеляжа имеется горловина для заправки самого заправщика.

240 воздушных танкеров (500 с учетом Национальной Гвардии и резерва ВВС) – вот где скрывается источник силы ВВС США.

"Парад слонов". Танкеры KC-135 на авиабазе Милденхолл (Великобритания)

К черту истребители «Рэптор»! Системы дозаправки открывают перед тактической авиацией совершенно фантастические перспективы: армада танкеров позволяет оперативно сгруппировать силы и нанести массированный удар по любой точке планеты. Патрулирование над любым регионом Земли или «воздушный мост» для экстренной переброски войск в другое полушарие… Системы дозаправки стоят практически на всех американских самолетах – боевых истребителях и бомбардировщиках, самолетах дальнего радиолокационного обнаружения, транспортных машинах, вертолетах. Ведутся эксперименты с беспилотниками.

На сегодняшний день в составе ВВС России находятся 19 воздушных танкеров Ил-78 (на базе военно-транспортного самолета Ил-76). Также, в качестве воздушных заправщиков могут использоваться фронтовые бомбардировщики Су-24 (подвесной заправочный агрегат УПАЗ-1А «Сахалин»).

Пилоты бомбардировочной авиационной эскадрильи авиабазы Западного военного округа (ЗВО) после 18-летнего перерыва выполнили полеты с дозаправкой топливом в воздухе

- начальник отдела информационного обеспечения пресс-службы ЗВО по Балтийскому флоту Владимир Матвеев, декабрь 2012 г.

Будем объективны: много ли пилотов ВВС России способны провести дозаправку в воздухе в темное время суток? В режиме полного радиомолчания? Ведь это стандартные трюки американских летчиков.

Российские СМИ и официальные источники регулярно публикуют сенсационные сравнения «Рэптора» и российского ПАК ФА. Просто удивительно, какую скандальную известность приобрели истребители «пятого поколения» – самолеты, не совершившие ни одного боевого вылета и имеющие сомнительную ценность в реалиях современных конфликтов. В то же время, системам воздушной дозаправки – одному из столпов, на котором держатся современные ВВС - уделяется предельно мало внимания.

Звездное скопление

Наш следующий гость, хотя и не относится к когорте истребительной авиации, но демонстрирует реальные приоритеты американских военно-воздушных сил. Этот самолет никогда не показывают по телевизору, про него не снимают передачи «Дискавери» и «Ударная сила». В отличие от разрекламированных «Рэпторов», он всегда остается в тени. Пока F-22 и ПАК ФА позируют на авиасалонах, эта машина спокойно выполняет свою ответственную работу: демилитаризованная зона вдоль 38-й параллели на Корейском полуострове, Ближний Восток, пограничные районы Ирана, Северная Африка – вот её сферы ответственности.

Обычный транспортный борт ВВС США? Нет, это E-8 Joint STARS (Joint Surveillance Target Attack Radar System) – авиационный комплекс дальнего наблюдения и целеуказания, предназначенный для распознавания и классифицирования наземных целей в любое время суток при любых погодных условиях, а также для координации боевых действий и двустороннего обмена информацией с наземными силами в режиме реального времени. Разведчик и воздушный командный пункт в одном лице.

В случае реального вооруженного конфликта нужно «валить» его в первую очередь - иначе этот гадёныш вычислит и сдаст всех. «Джи Старс» патрулирует на удалении нескольких десятков километров от поля боя, сканируя местность радаром бокового обзора AN/APY-3, тепловизорами и камерами высокого разрешения – десятки операторов на борту «Джи Старс» ведут непрерывное наблюдение за перемещениями противника, оперативно предупреждая собственные войска о возможных засадах, направлениях эвакуации и о любых изменении обстановки. Существует предположение, что именно «Джи Старс» вычислил кортеж полковника Каддафи.

Обнаружение, управление наземными подразделениями, многоканальная спутниковая связь, ретрансляция сигналов и управление беспилотниками – аналогов этого самолета в мире не существует.
На сегодняшний день в составе ВВС США числятся полтора десятка E-8 «Джи Старс». И это имеет гораздо больше значения, чем пресловутые истребители «Рэптор». Увы, никаких работ по созданию аналогов американского «Джи Старса» не ведется – все заняты обсуждением истребителя «пятого поколения».

Игровой набор «Юный разведчик»

Универсальность – обязательное качество современной боевой авиации.
Но тому, кто готовится к воздушному бою, незачем тащить с собой балласт в виде прицельного комплекса для работы по наземным целям (к примеру, система LANTIRN весит полтонны)!
С другой стороны, во время вылета на штурмовку без LANTIRN не обойтись – комплекс позволяет совершать сверхзвуковые броски на предельно малой высоте, засекать и идентифицировать точечные наземные цели. В любое время суток, в сложных погодных условиях.

Как решить непростую дилемму?

Решением стала гениальная концепция быстросъёмных подвесных комплектов. Прицельно-навигационные контейнеры, разведывательная аппаратура, конформные топливные баки, модули радиоэлектронной борьбы, системы буксируемых ловушек, крепления, замки и широкий спектр подвесного вооружения на все случаи жизни. Все системы крепятся на стандартные узлы внешней подвески и не требуют изменений в конструкции.*
*за исключением конформных топливных баков

Моё имя - Квазимодо!
Безобразные горбы на спине F-16 - конформные топливные баки, превращающие самолет в стратегический бомбардировщик

Подобный подход обеспечивает самолету исключительную универсальность и помогает улучшить именно те способности, которые требуются для выполнения каждой конкретной миссии. Съёмные модули можно комбинировать в любом порядке, подвешивать одни и те же блоки на самолетах разных типов (стандартизация и экономия!), а при необходимости легко заменить поврежденный или неисправный блок на новый (простота, удобство эксплуатации). В то же время, после установки прицельно-навигационного контейнера, любой F-16 приобретает возможности обнаружения, сравнимые с суперсамолетами F-22 и F-35.

В итоге мы получаем относительно простой самолет-платформу и съёмный комплект оборудования. Данная концепция блестяще зарекомендовала себя во всех войнах последних лет. Подвесные контейнеры LITENING, LANTIRN и SNIPER XR с успехом применяются на любых типах истребителей, штурмовиков и стратегических бомбардировщиков стран НАТО.

Навигационный AN/AAQ-13 и прицельный AN/AAQ-14 контейнеры системы LANTIRN (Low Altitude Navigation and Targeting Infrared for Night).
Сочетает в себе РЛС и тепловизоры переднего обзора, лазерный дальномер, оптические датчики сопровождения цели и коррелятор линии визирования ракеты

Например, уже упомянутый LITENING применяется в ВВС США для оснащения F-15E, F-16, A-10, B-52… При необходимости контейнер может быть подвешен под крыло любого палубного самолета «Харриер» или F/A-18. Системой заинтересовались союзники – LITENING совместим с бортовой электроникой самолетов «Панавиа Торнадо», «Еврофайтер Тайфун», «Гриппен»…

Создатели истребителей «пятого поколения» делают то же самое, но гораздо более сложным и затратным способом. Они предлагают изначально оснащать самолет супер-элекроникой, монтируя блоки внутри фюзеляжа. В результате цена самолета взлетает до небес, а половина из установленных систем обычно используется в качестве балласта.

Удивительно, но столь важные системы остались за рамками буйных споров о возможностях "Рэптора" и ПАК ФА. Вместо обсуждения по-настоящему значимых вещей, из года в год продолжаются бессмысленные дебаты вокруг "пятого поколения" истребителей, которое, по-факту, ничего не решает в современной войне.

Прицельный контейнер системы SNIPER XR под фюзеляжем стратегического бомбардировщика B-1B Lancer
